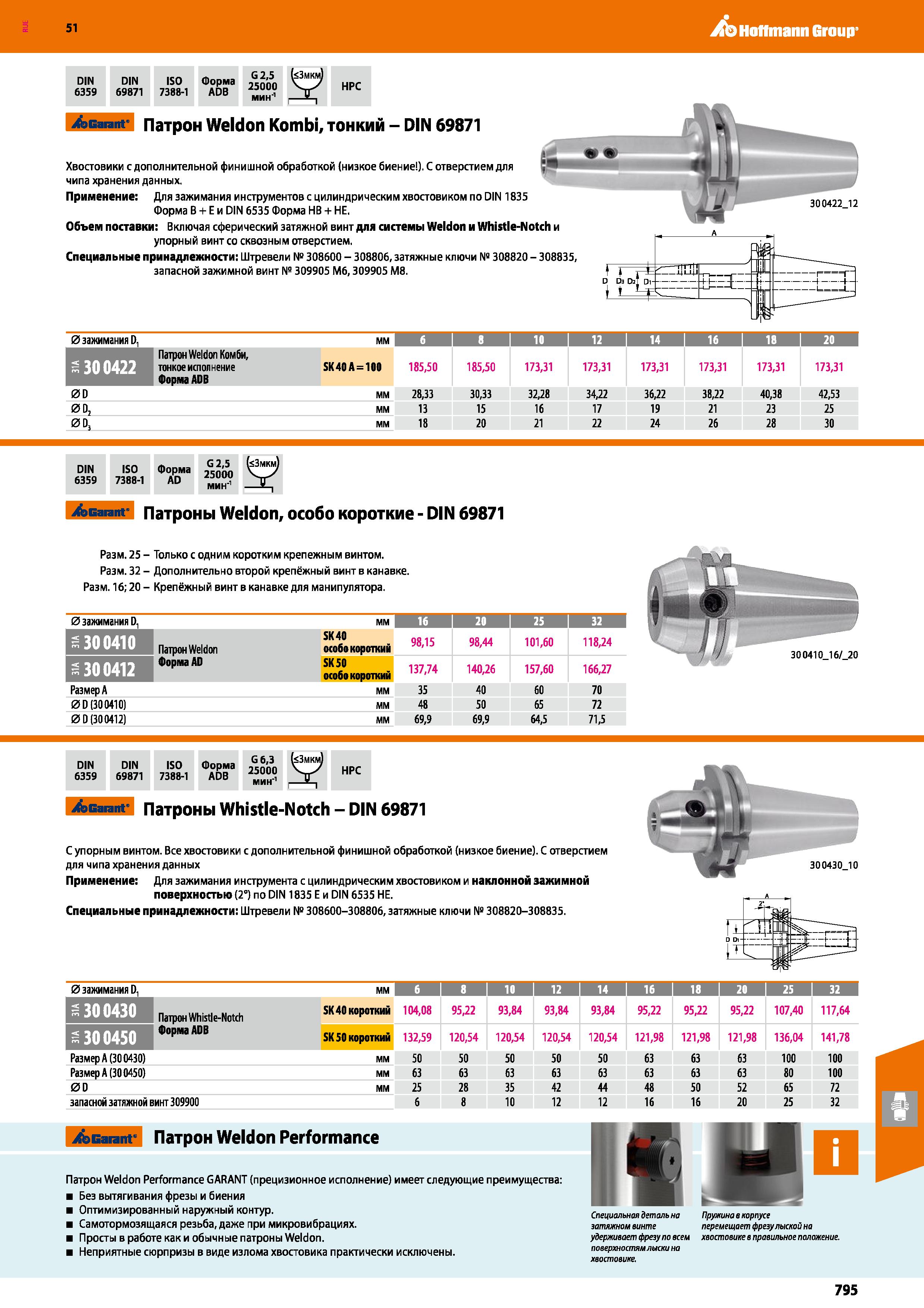

Hoffmann Group 51 DIN 69871 ISO 7388-1 Форма ADB G2,5 25000 МИН'1 ( 3мкм) х нрс 1 1 Garant Патрон Weldon Kombi, тонкий - DIN 69871 Хвостовики с дополнительной финишной обработкой (низкое биение ). С отверстием для чипа хранения данных. Применение Для зажимания инструментов с цилиндрическим хвостовиком по DIN 1835 Форма В + Е и DIN 6535 Форма НВ + НЕ. Объем поставки: Включая сферический затяжной винт для системы Weldon и Whistle-Notch и упорный винт со сквозным отверстием. Специальные принадлежности: Штревели № 308600 - 308806, затяжные ключи № 308820 - 308835, запасной зажимной винт № 309905 Мб, 309905 М8. 300422 12 0 зажимания D, мм 6 j 10 I 12 1 14 16 1 1 i 20 I 5 30 0422 Патрон Weldon Комби, тонкое исполнение Форма ADB SK40 А = 100 185,50 185,50 173,31 173,31 173,31 173,31 173,31 173,31 0D мм 28,33 30,33 32,28 34,22 36,22 38,22 40,38 42,53 0D, мм 13 15 16 17 19 21 23 25 0О мм 18 20 21 22 24 26 28 30 DIN ISO Форма 6359 7388-1 AD 25000 МИН'1 Ьвагапг Патроны Weldon, особо короткие - DIN 69871 Разм. 25 - Только с одним коротким крепежным винтом. Разм. 32 - Дополнительно второй крепёжный винт в канавке. Разм. 16; 20 - Крепёжный винт в канавке для манипулятора. 0 зажимания D. мм 16 20 I 25 I 32 I 300410 Патрон Weldon SK40 особо короткий 98,15 98,44 101,60 118,24 £300412 Форма AD SK50 особо короткий 137,74 140,26 157,60 166,27 Размер А мм 35 40 60 70 0D (300410) мм 48 50 65 72 00 (300412) мм 69,9 69,9 64,5 71,5 DIN DIN ISO Форма 2G5 30 нрс 6359 69871 7388-1 ADB ТГ Sealant- Патроны Whistle-Notch - DIN 69871 С упорным винтом. Все хвостовики с дополнительной финишной обработкой (низкое биение). С отверстием для чипа хранения данных Применение Для зажимания инструмента с цилиндрическим хвостовиком и наклонной зажимной поверхностью (2°) по DIN 1835 Е и DIN 6535 НЕ. Специальные принадлежности: Штревели № 308600-308806, затяжные ключи № 308820-308835. Ii II D Di - 0 зажимания D, мм I 6 8 10 ; 12 14 16 18 20 I 25 I 32 £30 0430 Патрон Whistle-Notch SK 40 короткий 104,08 95,22 93,84 93,84 93,84 95,22 95,22 95,22 107,40 117,64 £300450 Форма ADB SK 50 короткий 132,59 120,54 120,54 120,54 120,54 121,98 121,98 121,98 136,04 141,78 Размер А (300430) мм 50 50 50 50 50 63 63 63 100 100 Размер А (300450) мм 63 63 63 63 63 63 63 63 80 100 0D мм 25 28 35 42 44 48 50 52 65 72 запасной затяжной винт 309900 6 8 10 12 12 16 16 20 25 32 j&Earant Патрон Weldon Performance Патрон Weldon Performance GARANT (прецизионное исполнение) имеет следующие преимущества: Без вытягивания фрезы и биения Оптимизированный наружный контур. Самотормозящаяся резьба, даже при микровибрациях. Просты в работе как и обычные патроны Weldon. Неприятные сюрпризы в виде излома хвостовика практически исключены. Специальная дет аль на Пружина в корпусе затяжном винте перемещает фрезу лыской на удерживает фрезу по всем хвостовике в правильное положение. поверхностям лыски на хвостовике. 30 0410 16/ 20 795
