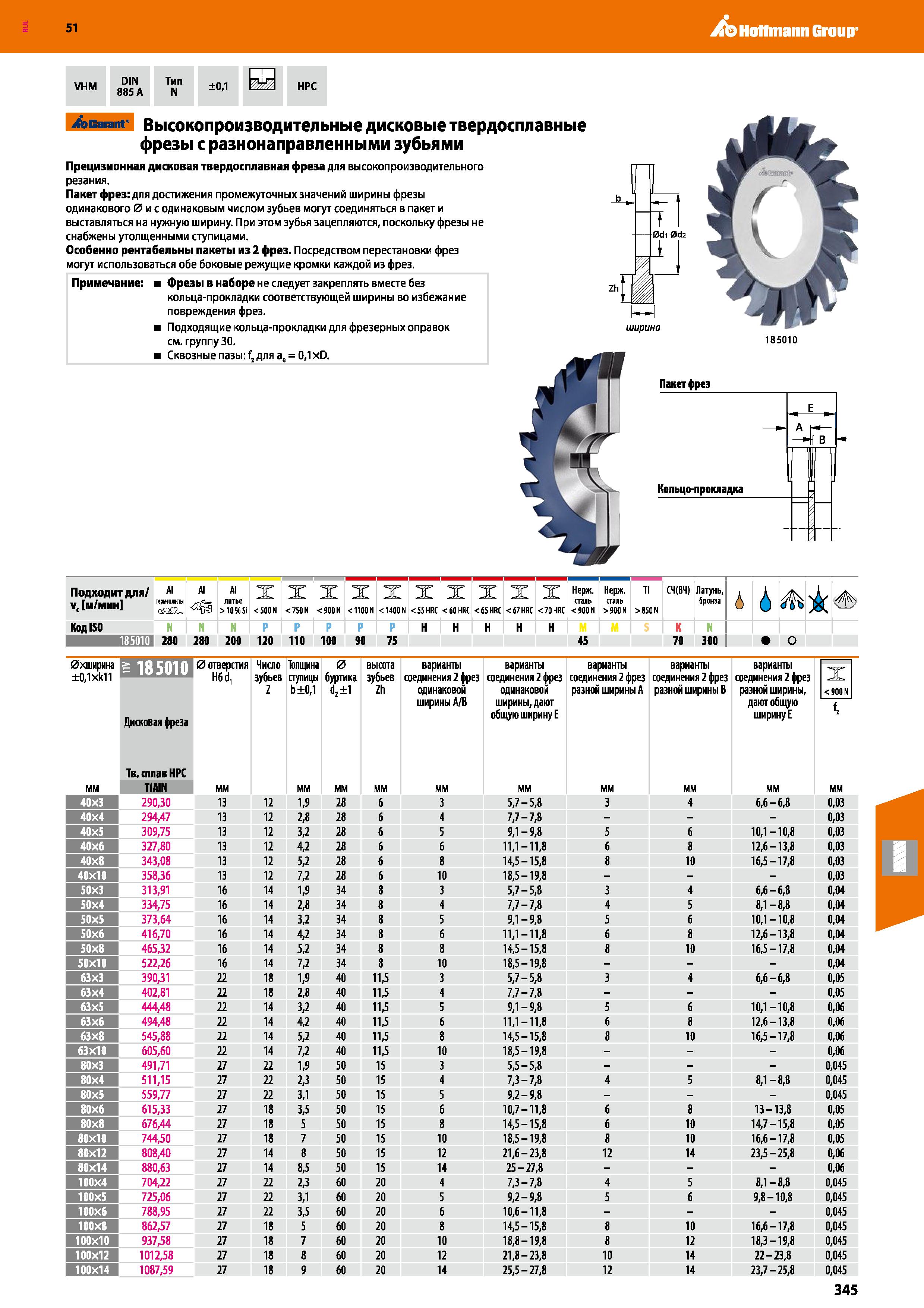

Hoffmann Group 51 VHM DIN 885 A Тип N ±0,1 HPC Garant Высокопроизводительные дисковые твердосплавные фрезы с разнонаправленными зубьями Прецизионная дисковая твердосплавная фреза для высокопроизводительного резания. Пакет фрез: для достижения промежуточных значений ширины фрезы одинакового 0 и с одинаковым числом зубьев могут соединяться в пакет и выставляться на нужную ширину. При этом зубья зацепляются, поскольку фрезы не снабжены утолщенными ступицами. Особенно рентабельны пакеты из 2 фрез. Посредством перестановки фрез могут использоваться обе боковые режущие кромки каждой из фрез. Примечание: Фрезы в наборе не следует закреплять вместе без кольца-прокладки соответствующей ширины во избежание повреждения фрез. Подходящие кольца-прокладки для фрезерных оправок см. группу 30. Сквозные пазы: f, для а =0,1 xD. 185010 Кольцо-прокладка ширина Пакет фрез Подходит для vc м/мин AI тгрмпнста qSQ£U Al литье > 10% Si X 500N X 750 N X 900 N X 1100 N X 1400 N X 55 HRC X 60 HRC X 65 HRC X 67 HRC X 70 HRC Нержавеющая сталь 900 N Нержавеющая сталь > 90 N Ti >850N СЧ(ВЧ) Латунь, бронза 4 6 Код ISO N Р н Н Н н н К N 280 280 200 120 110 100 90 75 45 70 300 О 0хширина ±0,1 xkl 1 ё 185010 0 отверстия Нб d, Число зубьев Z Толщина ступицы Ь±0,1 0 буртика d2±1 высота зубьев Zh варианты соединения 2 фрез одинаковой ширины А/В варианты соединения 2 фрез одинаковой ширины, дают общую шири ну Е варианты соединения 2 фрез разной ширины А варианты соединения 2 фрез разной ширины В варианты соединения 2 фрез разной ширины, дают общую ширинуЕ X 900 N Дисковая фреза Тв. сплав НРС f, мм TiAlN мм 40x3 290,30 13 12 1,9 28 б 3 5,7-5,8 3 4 6,6-6,8 0,03 40X4 294,47 13 12 2,8 28 б 4 7,7-7,8 - 0,03 40x5 309,75 13 12 3,2 28 6 5 9,1-9,8 5 6 10,1-10,8 0,03 40x6 327,80 13 12 4,2 28 6 6 11,1-11,8 6 8 12,6-13,8 0,03 40x8 343,08 13 12 5,2 28 6 8 14,5-15,8 8 10 16,5-17,8 0,03 40x10 358,36 13 12 7,2 28 б 10 18,5-19,8 - 0,03 50x3 313,91 16 14 1,9 34 8 3 5,7-5,8 3 4 6,6-6,8 0,04 50X4 334,75 16 14 2,8 34 8 4 7,7-7,8 4 5 8,1-8,8 0,04 50x5 373,64 16 14 3,2 34 8 5 9,1-9,8 5 6 10,1-10,8 0,04 50x6 416,70 16 14 4,2 34 8 6 11,1-11,8 6 8 12,6-13,8 0,04 50x8 465,32 16 14 5,2 34 8 8 14,5-15,8 8 10 16,5-17,8 0,04 50x10 522,26 16 14 7,2 34 8 10 18,5-19,8 - 0,04 63x3 390,31 22 18 1,9 40 11,5 3 5,7-5,8 3 4 6,6-6,8 0,05 63x4 402,81 22 18 2,8 40 11,5 4 7,7-7,8 - 0,05 63x5 444,48 22 14 3,2 40 11,5 5 9,1-9,8 5 6 10,1-10,8 0,06 63x6 494,48 22 14 4,2 40 11,5 6 11,1-11,8 6 8 12,6-13,8 0,06 63x8 545,88 22 14 5,2 40 11,5 8 14,5-15,8 8 10 16,5-17,8 0,06 63x10 605,60 22 14 7,2 40 11,5 10 18,5-19,8 - 0,06 80x3 491,71 27 22 1,9 50 15 3 5,5-5,8 - 0,045 80x4 511,15 27 22 2,3 50 15 4 7,3-7,8 4 5 8,1-8,8 0,045 80x5 559,77 27 22 3,1 50 15 5 9,2-9,8 - 0,045 80x6 615,33 27 18 3,5 50 15 б 10,7-11,8 6 8 13-13,8 0,05 80x8 676,44 27 18 5 50 15 8 14,5-15,8 б 10 14,7-15,8 0,05 80x10 744,50 27 18 7 50 15 10 18,5-19,8 8 10 16,6-17,8 0,05 80x12 808,40 27 14 8 50 15 12 21,6-23,8 12 14 23,5 - 25,8 0,06 80x14 880,63 27 14 8,5 50 15 14 25 - 27,8 - 0,06 100x4 704,22 27 22 2,3 60 20 4 7,3-7,8 4 5 8,1-8,8 0,045 100x5 725,06 27 22 3,1 60 20 5 9,2-9,8 5 6 9,8-10,8 0,045 100x6 788,95 27 22 3,5 60 20 б 10,6-11,8 - 0,045 100x8 862,57 27 18 5 60 20 8 14,5-15,8 8 10 16,6-17,8 0,045 100x10 937,58 27 18 7 60 20 10 18,8-19,8 8 12 18,3-19,8 0,045 100x12 1012,58 27 18 8 60 20 12 21,8-23,8 10 14 22 - 23,8 0,045 100x14 1087,59 27 18 9 60 20 14 25,5-27,8 12 14 23,7 - 25,8 0,045 345
