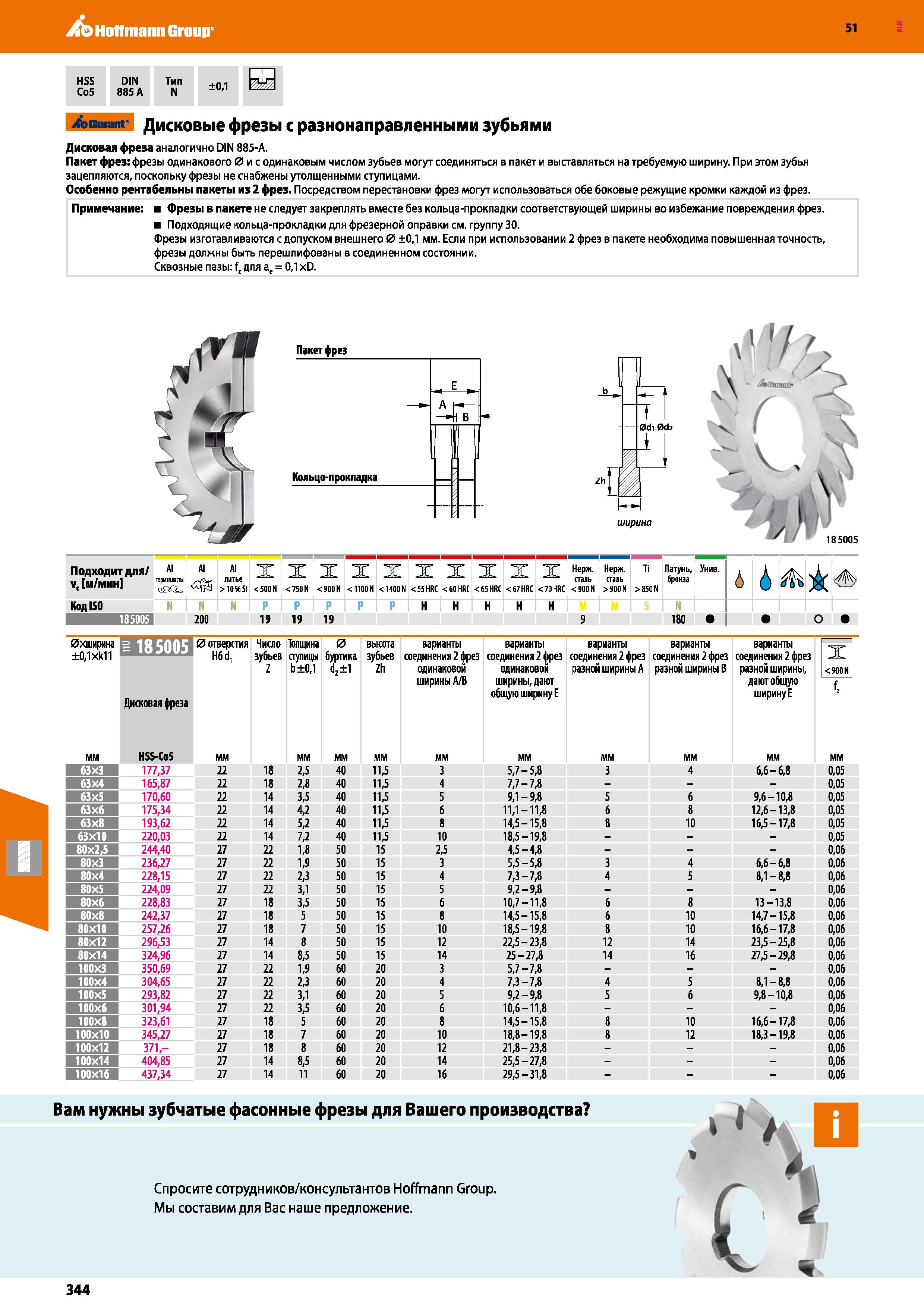

Hoffmann Group 51 HSS Co5 DIN 885 A Тип N ±0,1 wm Garant Дисковые фрезы с разнонаправленными зубьями Дисковая фреза аналогично DIN 885-А. Пакет фрез: фрезы одинакового 0 и с одинаковым числом зубьев могут соединяться в пакет и выставляться на требуемую ширину. При этом зубья зацепляются, поскольку фрезы не снабжены утолщенными ступицами. Особенно рентабельны пакеты из 2 фрез. Посредством перестановки фрез могут использоваться обе боковые режущие кромки каждой из фрез. Примечание: Фрезы в пакете не следует закреплять вместе без кольца-прокладки соответствующей ширины во избежание повреждения фрез. Подходящие кольца-прокладки для фрезерной оправки см. группу 30. Фрезы изготавливаются с допуском внешнего 0 ±0,1 мм. Если при использовании 2 фрез в пакете необходима повышенная точность, фрезы должны быть перешлифованы в соединенном состоянии. Сквозные пазы: fz для а. = 0,1 xD. Пакет фрез л Е -UV Кольцо-прокладка 1 у " т 0di 0d2 i ширина Подходит для А А А V Гм/миы1 тертпипы ЛИТЬ V, LM/MHHJ >10 Si X 500 N X X 750 N 900 N X 1100 N X 1400 N X 55 HRC X 60 НАС X 65 HRC X 67 HRC X 70 HRC Нержавеющая сталь 900 N Нержавеющая сталь >900 N Ti > 850 N Латунь, Унив. бронза 4 i Код ISO Р н Н Н н н N 18 5005 1 1 1 19 9 180 О 0хширина ±0,1 xkl 1 185005 Дисковая фреза 0 отверстия Число Толщина 0 высота варианты варианты варианты варианты варианты H6d, зубьев ступицы буртика зубьев соединения 2 фрез соединения 2 фрез соединения 2 фрез соединения 2 фрез соединения 2 фрез Z b ±0,1 d2 ±1 Zh одинаковой одинаковой разной ширины А разной ширины В разной ширины, ширины А/В ширины, дают дают общую общую ширину Е ширину Е мм HSS-C05 мм 63x3 177,37 22 18 2,5 40 11,5 3 5,7-5,8 3 4 6,6-6,8 0,05 63x4 165,87 22 18 2,8 40 11,5 4 7,7-7,8 - 0,05 63x5 170,60 22 14 3,5 40 11,5 5 9,1-9,8 5 6 9,6-10,8 0,05 63x6 175,34 22 14 4,2 40 11,5 6 11,1-11,8 6 8 12,6-13,8 0,05 63x8 193,62 22 14 5,2 40 11,5 8 14,5-15,8 8 10 16,5-17,8 0,05 63x10 220,03 22 14 7,2 40 11,5 10 18,5-19,8 - 0,05 80x2,5 244,40 27 22 1,8 50 15 2,5 4,5-4,8 - 0,06 80x3 236,27 27 22 1,9 50 15 3 5,5-5,8 3 4 6,6-6,8 0,06 80x4 228,15 27 22 2,3 50 15 4 7,3-7,8 4 5 8,1-8,8 0,06 80x5 224,09 27 22 3,1 50 15 5 9,2-9,8 - 0,06 80x6 228,83 27 18 3,5 50 15 6 10,7-11,8 6 8 13-13,8 0,06 80x8 242,37 27 18 5 50 15 8 14,5-15,8 6 10 14,7-15,8 0,06 80x10 257,26 27 18 7 50 15 10 18,5-19,8 8 10 16,6-17,8 0,06 80x12 296,53 27 14 8 50 15 12 22,5-23,8 12 14 23,5 - 25,8 0,06 80x14 324,96 27 14 8,5 50 15 14 25-27,8 14 16 27,5 - 29,8 0,06 100X3 350,69 27 22 1,9 60 20 3 5,7-7,8 - 0,06 100x4 304,65 27 22 2,3 60 20 4 7,3-7,8 4 5 8,1-8,8 0,06 100x5 293,82 27 22 3,1 60 20 5 9,2-9,8 5 6 9,8-10,8 0,06 100x6 301,94 27 22 3,5 60 20 6 10,6-11,8 - 0,06 100x8 323,61 27 18 5 60 20 8 14,5-15,8 8 10 16,6-17,8 0,06 100x10 345,27 27 18 7 60 20 10 18,8-19,8 8 12 18,3-19,8 0,06 100x12 371,- 27 18 8 60 20 12 21,8-23,8 - 0,06 100x14 404,85 27 14 8,5 60 20 14 25,5 - 27,8 - 0,06 100x16 437,34 27 14 11 60 20 16 29,5-31,8 - 0,06 Вам нужны зубчатые фасонные фрезы для Вашего производства Спросите сотрудников/консультантов Hoffmann Group. Мы составим для Вас наше предложение. 344
