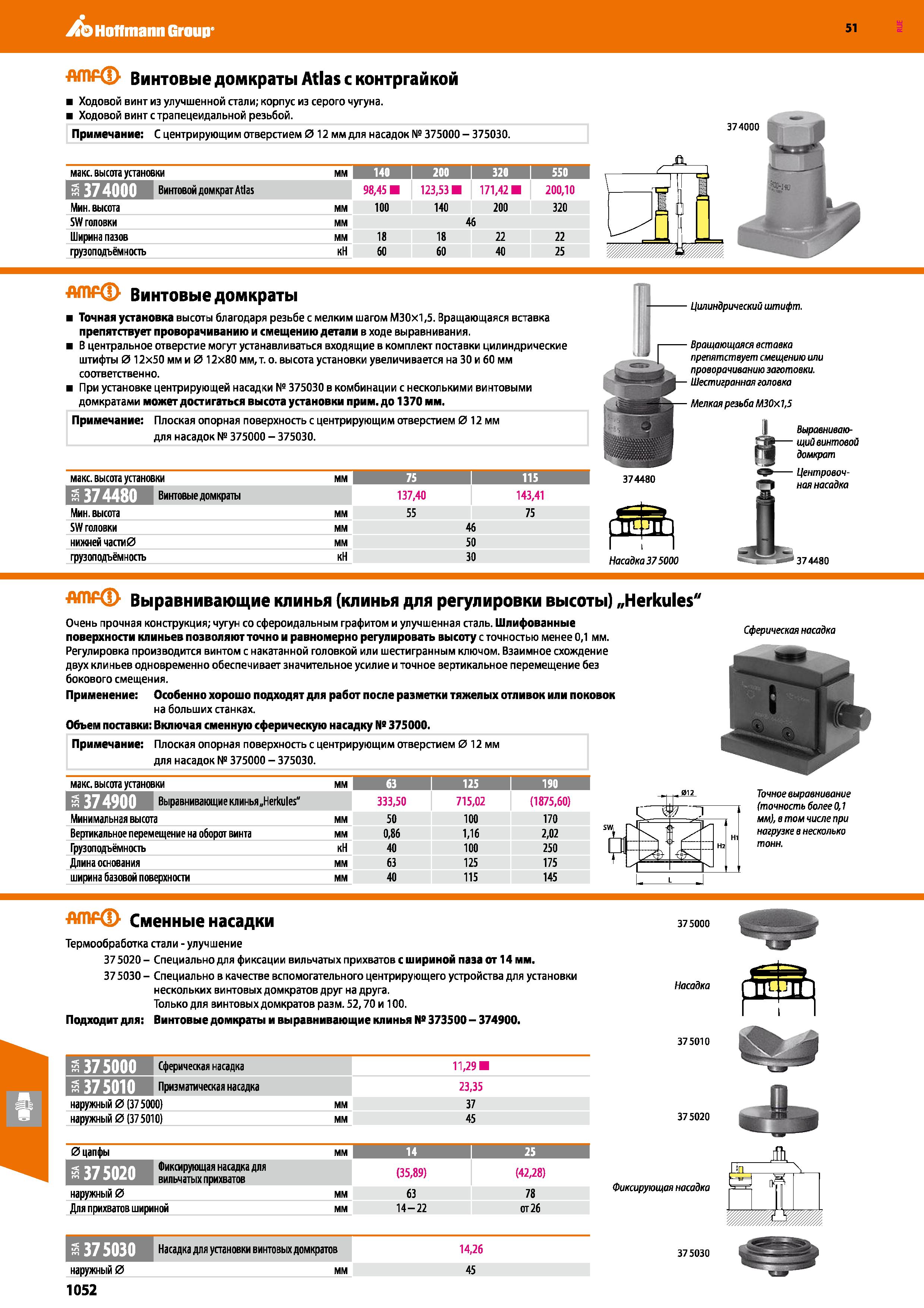

Hoffmann Group 51 Винтовые домкраты Atlas с контргайкой Ходовой винт из улучшенной стали; корпус из серого чугуна. Ходовой винт с трапецеидальной резьбой. Примечание: С центрирующим отверстием 012 мм для насадок № 375000 - 375030. 374000 макс. высота установки мм 140 I 200 I 320 550 I Винтовой домкрат Atlas 98,45 123,53 171,42 200,10 Мин. высота мм 100 140 200 320 SW головки мм 46 Ширина пазов мм 18 18 22 22 грузоподъёмность кН 60 60 40 25 Винтовые домкраты Точная установка высоты благодаря резьбе с мелким шагом М30х1,5. Вращающаяся вставка препятствует проворачиванию и смещению детали в ходе выравнивания. В центральное отверстие могут устанавливаться входящие в комплект поставки цилиндрические штифты 012x50 мм и 0 12x80 мм, т. о. высота установки увеличивается на 30 и 60 мм соответственно. При установке центрирующей насадки № 375030 в комбинации с несколькими винтовыми домкратами может достигаться высота установки прим. до 1370 мм. Примечание: Плоская опорная поверхность с центрирующим отверстием 0 12 мм для насадок № 375000 - 375030. макс. высота установки мм 75 I 115 Винтовые домкраты 137,40 143,41 Мин. высота мм 55 75 SW головки мм 46 нижней части 0 мм 50 грузоподъёмность кН 30 Цилиндрический штифт. Вращающаяся вставка препятствует смещению или проворачиванию заготовки. Шестигранная головка Мелкая резьба М30х1,5 I Г 374480 Насадка 375000 1 Выравнивающий винтовой домкрат Центровочная насадка 374480 Выравнивающие клинья (клинья для регулировки высоты) „Herkules" Очень прочная конструкция; чугун со сфероидальным графитом и улучшенная сталь. Шлифованные поверхности клиньев позволяют точно и равномерно регулировать высоту с точностью менее 0,1 мм. Регулировка производится винтом с накатанной головкой или шестигранным ключом. Взаимное схождение двух клиньев одновременно обеспечивает значительное усилие и точное вертикальное перемещение без бокового смещения. Применение Особенно хорошо подходят для работ после разметки тяжелых отливок или поковок на больших станках. Объем поставки: Включая сменную сферическую насадку № 375000. Примечание: Плоская опорная поверхность с центрирующим отверстием 0 12 мм для насадок № 375000 - 375030. Сферическая насадка макс. высота установки мм 63 125 190 1 Выравнивающие клинья „Herkules" 333,50 715,02 (1875,60) Минимальная высота мм 50 100 170 Вертикальное перемещение на оборот винта мм 0,86 1,16 2,02 Грузоподъёмность кН 40 100 250 Длина основания мм 63 125 175 ширина базовой поверхности мм 40 115 145 1. V s \f f / Н2 1 L J № Точное выравнивание (точность более 0,1 мм), в том числе при нагрузке в несколько тонн. Сменные насадки Термообработка стали - улучшение 375020- Специально для фиксации вильчатых прихватов с шириной паза от 14 мм. 37 5030 - Специально в качестве вспомогательного центрирующего устройства для установки нескольких винтовых домкратов друг на друга. Только для винтовых домкратов разм. 52,70 и 100. Подходит для: Винтовые домкраты и выравнивающие клинья № 373500 - 374900. с JO 375000 Сферическая насадка 11,29 375010 Призматическая насадка 23,35 наружный 0(375000) мм 37 наружный 0(375010) мм 45 0 цапфы мм 14 1 25 I9ET97CTV Фиксирующая насадка для вильчатых прихватов (35,89) (42,28) 375000 Насадка 375010 375020 наружный 0 Для прихватов шириной мм 63 14-22 78 от 26 375030 наружный 0 1052 Насадка для установки винтовых домкратов 14,26 45 Фиксирующая насадка 375030
