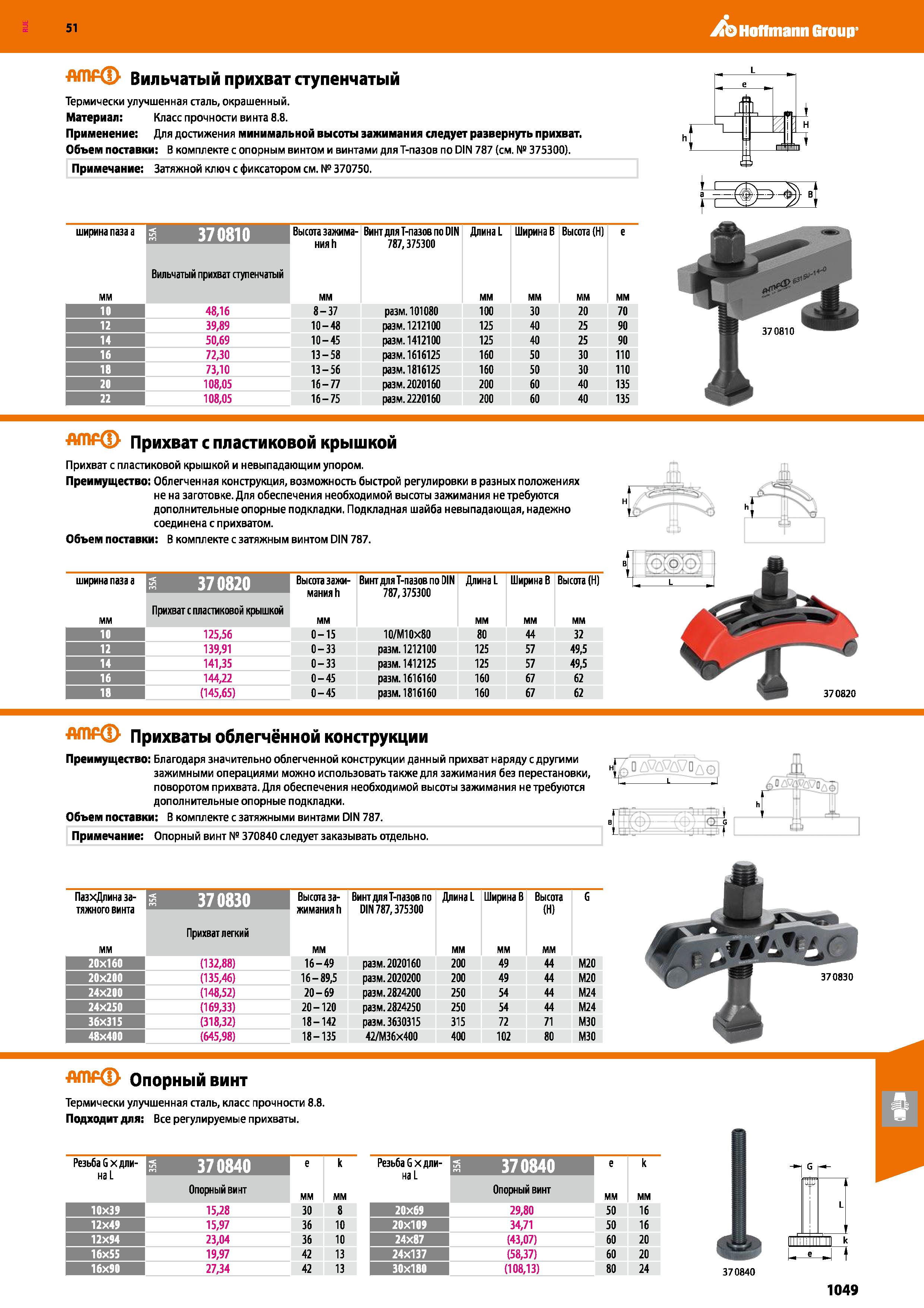

1049 Каталог HOFFMANN GROUP 2020 Режущий и вспомогательный инструмент для станков Стр.1049

Каталог HOFFMANN GROUP 2020 Инструмент и оснастка для станков Стр. 1049 1049 Lab2u

Hoffmann Group 51 Вильчатый прихват ступенчатый Термически улучшенная сталь, окрашенный. Материал: Класс прочности винта 8.8. Применение Для достижения минимальной высоты зажимания следует развернуть прихват. Объем поставки: В комплекте с опорным винтом и винтами для Т-пазов по DIN 787 (см. № 375300). Примечание: Затяжной ключ с фиксатором см. № 370750. ширина паза а Высота зажимания h Винт для Т-пазов по DIN 787,375300 ДлинаL Ширина В Высота (Н) е Вильчатый прихват ступенчатый мм 10 48,16 8-37 разм. 101080 100 30 20 70 12 39,89 10-48 разм.1212100 125 40 25 90 14 50,69 10-45 разм.1412100 125 40 25 90 16 72,30 13-58 разм. 1616125 160 50 30 110 18 73,10 13-56 разм.1816125 160 50 30 110 20 108,05 16-77 разм. 2020160 200 60 40 135 22 108,05 16-75 разм.2220160 200 60 40 135 Прихват с пластиковой крышкой Прихват с пластиковой крышкой и невыпадающим упором. Преимущество: Облегченная конструкция, возможность быстрой регулировки в разных положениях не на заготовке. Для обеспечения необходимой высоты зажимания не требуются дополнительные опорные подкладки. Подкладная шайба невыпадающая, надежно соединена с прихватом. Объем поставки: В комплекте с затяжным винтом DIN 787. ширина паза а мм 370820 Высота зажимания h мм Винт для Т-пазов по DIN 787,375300 ДлинаL мм Ширина В мм Высота (Н) мм Прихват с пластиковой крышкой 10 125,56 0-15 10/М10Х80 80 44 32 12 139,91 0-33 разм. 1212100 125 57 49,5 14 141,35 0-33 разм. 1412125 125 57 49,5 16 144,22 0-45 разм. 1616160 160 67 62 18 (145,65) 0-45 разм. 1816160 160 67 62 Прихваты облегчённой конструкции Преимущество: Благодаря значительно облегченной конструкции данный прихват наряду с другими зажимными операциями можно использовать также для зажимания без перестановки, поворотом прихвата. Для обеспечения необходимой высоты зажимания не требуются дополнительные опорные подкладки. Объем поставки: В комплекте с затяжными винтами DIN 787. Примечание: Опорный винт № 370840 следует заказывать отдельно. Г dag. 1 Trrrt- Ш 1 m I ПазхДлина затяжного винта Высота зажимания h Винт для Т-пазов по DIN 787,375300 ДлинаL Ширина В Высота (Н) G мм Прихват легкий мм 20x160 (132,88) 16-49 разм.2020160 200 49 44 М20 20x200 (135,46) 16-89,5 разм.2020200 200 49 44 М20 24x200 (148,52) 20-69 разм.2824200 250 54 44 М24 24x250 (169,33) 20-120 разм.2824250 250 54 44 М24 36x315 (318,32) 18-142 разм.3630315 315 72 71 МЗО 48x400 (645,98) 18-135 42/М36Х400 400 102 80 МЗО Опорный винт Термически улучшенная сталь, класс прочности 8.8. Подходит для: Все регулируемые прихваты. Резьба G х длина L е к Резьба Gx длина L £ 370840 1 Опорный винт мм Опорный винт 10x3 15,28 30 8 20x69 29,80 12x49 15,97 36 10 20x109 34,71 12X94 23,04 36 10 24x87 (43,07) 16x55 19,97 42 13 24x137 (58,37) 16x90 27,34 42 13 30x180 (108,13) 370820 370830
