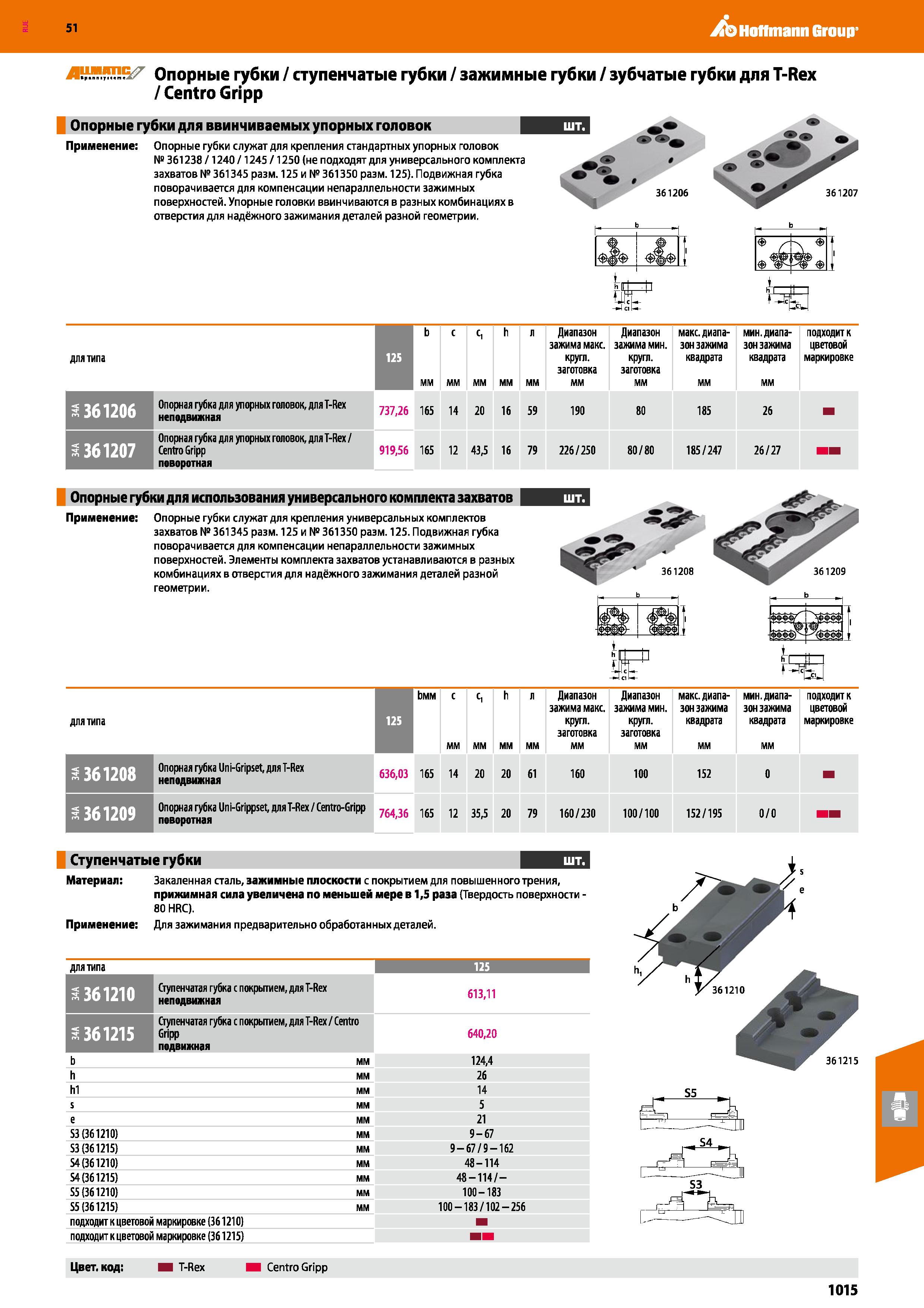

Hoffmann Group 51 Опорные губки / ступенчатые губки / зажимные губки / зубчатые губки для T-Rex / Centro Gripp Опорные губки для ввинчиваемых упорных головок Применение Опорные губки служат для крепления стандартных упорных головок № 361238 /1240 /1245 /1250 (не подходят для универсального комплекта захватов № 361345 разм. 125 и № 361350 разм. 125). Подвижная губка поворачивается для компенсации непараллельности зажимных поверхностей. Упорные головки ввинчиваются в разных комбинациях в отверстия для надёжного зажимания деталей разной геометрии. для типа Опорная губка для упорных головок, для T-Rex неподвижная Опорная губка для упорных головок, для T-Rex / Centro Gripp поворотная 125 b мм с мм 1 мм h мм л мм Диапазон зажима макс. кругл, заготовка мм Диапазон зажима мин. кругл, заготовка мм макс. диапазон зажима квадрата мм мин. диапазон зажима квадрата мм подходит к цветовой маркировке 737,26 165 14 20 16 59 190 80 185 26 - 919,56 165 12 43,5 16 79 226/250 80/80 185 / 247 26/27 Опорные губки для использования универсального комплекта захватов Применение Опорные губки служат для крепления универсальных комплектов захватов №361345 разм. 125 и №361350 разм. 125. Подвижная губка поворачивается для компенсации непараллельности зажимных поверхностей. Элементы комплекта захватов устанавливаются в разных комбинациях в отверстия для надёжного зажимания деталей разной геометрии. 361208 ж для типа 125 Ьмм с мм с, мм h мм л мм Диапазон зажима макс. кругл, заготовка мм Диапазон зажима мин. кругл, заготовка мм макс. диапазон зажима квадрата мм мин. диапазон зажима квадрата мм подходит к цветовой маркировке 8 Опорная губка Uni-Gripset, для T-Rex неподвижная 636,03 165 14 20 20 61 160 100 152 0 - 9 Опорная губка Uni-Grippset, для T-Rex / Centro-Gripp поворотная 764,36 165 12 35,5 20 79 160/230 100/100 152/195 0/0 Ступенчатые губки Материал: Закаленная сталь, зажимные плоскости с покрытием для повышенного трения, прижимная сила увеличена по меньшей мере в 1,5 раза (Твердость поверхности 80 HRC). Применение Для зажимания предварительно обработанных деталей. для типа 125 Ступенчатая губка с покрытием, для T-Rex неподвижная 613,11 Ступенчатая губка с покрытием, для T-Rex /Centro Gripp подвижная 640,20 b мм 124,4 h мм 26 hi мм 14 s мм 5 е мм 21 S3 (361210) мм 9-67 S3 (361215) мм 9-67/9-162 S4 (361210) мм 48-114 S4 (361215) мм 48-114/- S5 (361210) мм 100-183 S5 (361215) мм 100-183/102-256 подходит к цветовой маркировке (361210) подходит к цветовой маркировке (361215) Цвет, код: T-Rex Centro Gripp 1015
