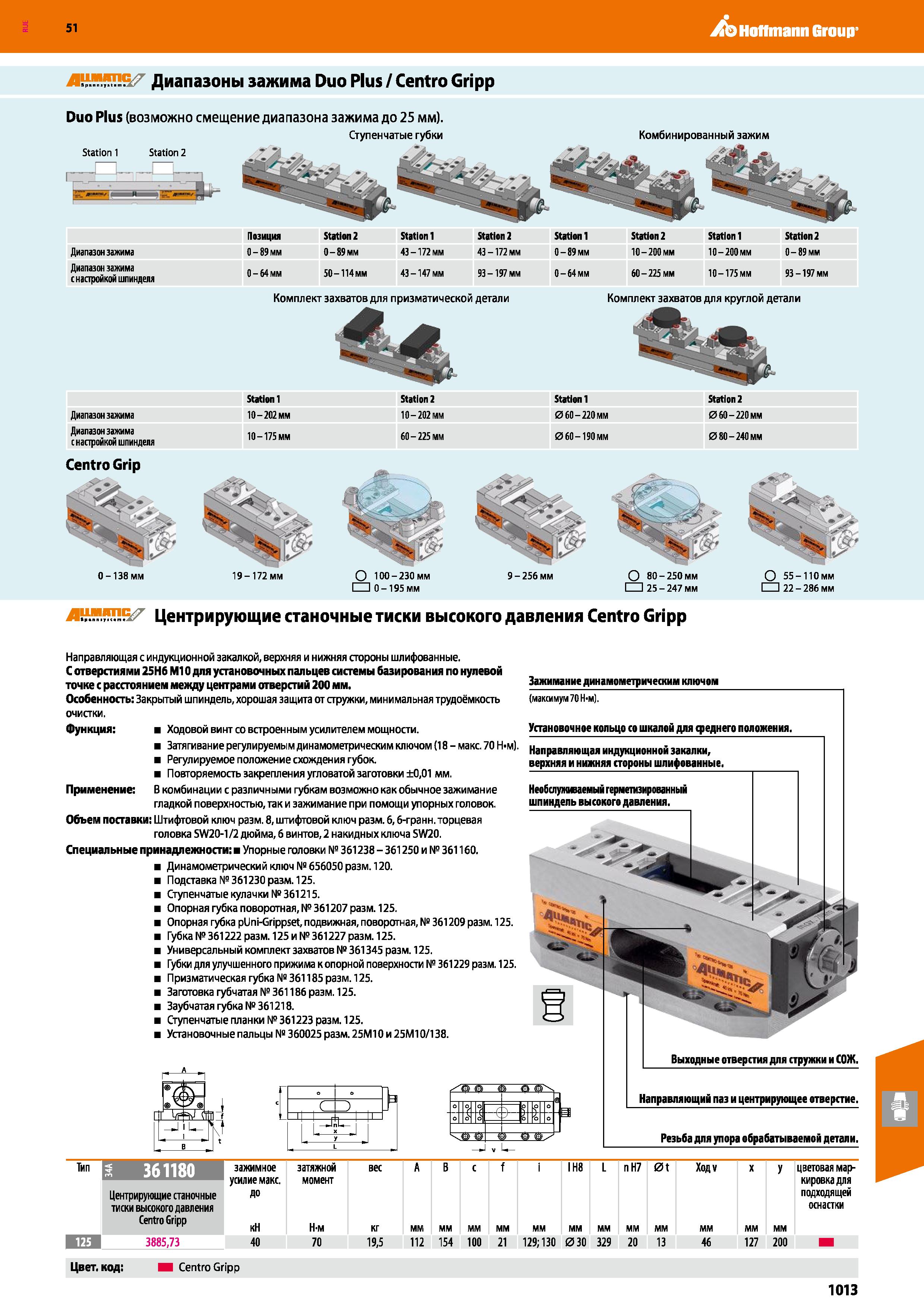

Hoffmann Group 51 Диапазоны зажима Duo Plus / Centro Gripp Duo Plus (возможно смещение диапазона зажима до 25 мм). Ступенчатые губки Station 1 Station 2 Комбинированный зажим Позиция Station 2 Station 1 Station 2 Station 1 Station 2 Station 1 Station 2 Диапазон зажима 0-89 мм 0-89 мм 43-172 мм 43-172 мм 0 - 89 мм 10 - 200 мм 10-200 мм 0-89 мм Диапазон зажима с настройкой шпинделя 0-64 мм 50-114мм 43-147 мм 93- 197 мм 0-64 мм 60 - 225 мм 10-175 мм 93-197 мм Station 1 Station 2 Station 1 Station 2 Диапазон зажима 10 - 202 мм 10-202 мм 060-220 мм 06О-22Омм Диапазон зажима с настройкой шпинделя 10-175 мм 60-225 мм 0 60-190 мм 080-240 мм Комплект захватов для круглой детали Центрирующие станочные тиски высокого давления Centro Gripp Centro Grip О -138 мм 19-172 мм 0 100-230 мм 1 I 0- 195 мм 9-256 мм О 80-250 мм 25 - 247 мм О 55-110 мм 22-286 мм Направляющая с индукционной закалкой, верхняя и нижняя стороны шлифованные. С отверстиями 25Н6 М10 для установочных пальцев системы базирования по нулевой точке с расстоянием между центрами отверстий 200 мм. Особенность: Закрытый шпиндель, хорошая защита от стружки, минимальная трудоёмкость очистки. Функция: Ходовой винт со встроенным усилителем мощности. Затягивание регулируемым динамометрическим ключом (18 - макс. 70 Н-м) Регулируемое положение схождения губок. Повторяемость закрепления угловатой заготовки ±0,01 мм. Применение В комбинации с различными губкам возможно как обычное зажимание гладкой поверхностью, так и зажимание при помощи упорных головок. Объем поставки; Штифтовой ключ разм. 8, штифтовой ключ разм. 6,6-гранн. торцевая головка SW20-1 /2 дюйма, 6 винтов, 2 накидных ключа 5W20. Специальные принадлежности: Упорные головки № 361238 - 361250 и № 361160. Динамометрический ключ № 656050 разм. 120. Подставка № 361230 разм. 125. Ступенчатые кулачки №361215. Опорная губка поворотная, № 361207 разм. 125. Опорная губка pUni-Grippset, подвижная, поворотная, № 361209 разм. 125. Губка № 361222 разм. 125 и № 361227 разм. 125. Универсальный комплект захватов № 361345 разм. 125. Губки для улучшенного прижима к опорной поверхности № 361229 разм. 125. Призматическая губка № 361185 разм. 125. Заготовка губчатая № 361186 разм. 125. 3аубчатаягубка№361218. Ступенчатые планки №361223 разм. 125. Установочные пальцы № 360025 разм. 25М10 и 25М10/138. Зажимание динамометрическим ключом (максимум 70 Н-м). Установочное кольцо со шкалой для среднего положения. Направляющая индукционной закалки, верхняя и нижняя стороны шлифованные. Необслуживаемый герметизированный шпиндель высокого давления. mi О С Z) bi Направляющий паз и центрирующее отверстие. Резьба для упора обрабатываемой детали. Тип НЖШ зажимное усилие макс. ДО кН затяжной момент Н-м вес А В с f i IH8 L пН7 0t XoflV X У цветовая маркировка для подходящей оснастки Центрирующие станочные тиски высокого давления Centro Gripp кг мм 3885,73 40 70 19,5 112 154 100 21 129; 130 030 329 20 13 46 127 200 Ш Цвет, код: Centro Gripp 1013
