994 Каталог HOFFMANN GROUP 2018 Профессиональный инструмент Вспомогательный и режущий Стр.994

Каталог HOFFMANN GROUP 2018 Инструмент вспомогательный и режущий Стр. 994 0994 Lab2u

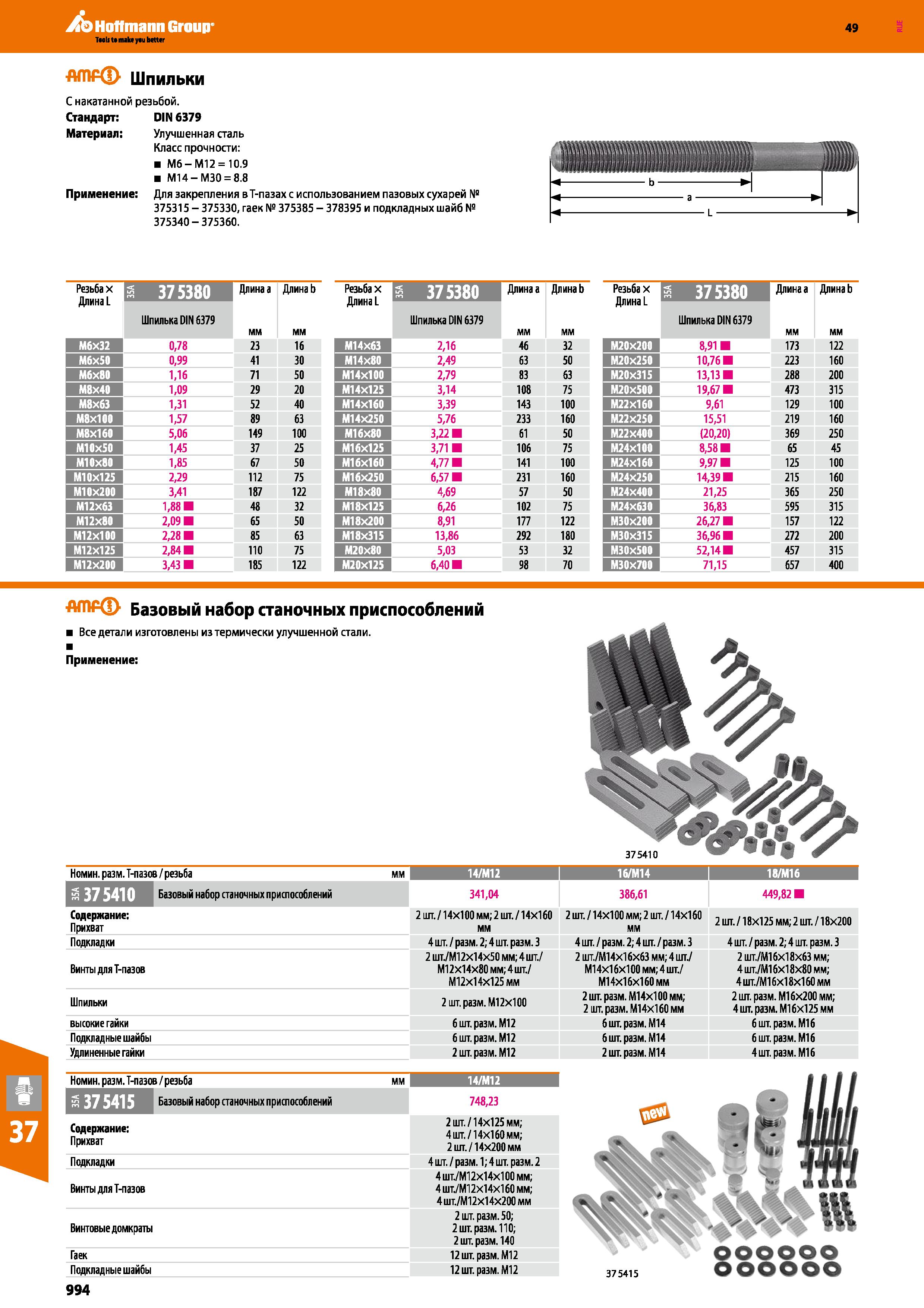

Hoffmann Group Шпильки С накатанной резьбой. Стандарт: Материал: Применение: DIN 6379 Улучшенная сталь Класс прочности: М6-М12 = 10.9 М14 — МЗО = 8.8 Для закрепления вТ-пазах с использованием пазовых сухарей № 375315 - 375330, гаек № 375385 - 378395 и подкладных шайб № 375340-375360. Резьба х ДлинаL 375380 Длина а ДлинаЬ Шпилька DIN 6379 мм М6Х32 0,78 23 16 Мбх50 0,99 41 30 МбхВО 1,16 71 50 М8Х40 1,09 29 20 М8х63 1,31 52 40 М8Х100 1,57 89 63 М8Х160 5,06 149 100 М10Х50 1,45 37 25 М1ФХ80 1,85 67 50 М10x125 2,29 112 75 М10x200 3,41 187 122 М12Х63 1,88 48 32 М12Х80 2,09 65 50 М12Х100 2,28 85 63 М12Х125 2,84 110 75 М12x200 3,43 185 122 Резьба х ДлинаL 375380 Длина а ДлинаЬ Шпилька DIN 6379 мм М14Х63 2,16 46 32 М14Х80 2,49 63 50 М14Х100 2,79 83 63 М14Х125 3,14 108 75 М14Х160 3,39 143 100 М14x250 5,76 233 160 М16Х80 3,22 61 50 М16x125 3,71 106 75 М16Х160 4,77 141 100 М16x250 6,57 231 160 М18Х80 4,69 57 50 М18x125 6,26 102 75 М18x200 8,91 177 122 М18x315 13,86 292 180 М20Х80 5,03 53 32 М20Х125 6,40 98 70 Резьба х Длина L 375380 Длина а Длинаb Шпилька DIN 6379 мм М20Х200 8,91 173 122 М20Х250 10,76 223 160 М20Х315 13,13 В 288 200 М20Х500 19,67 473 315 М22Х160 9,61 129 100 М22Х250 15,51 219 160 М22Х400 (20,20) 369 250 М24Х100 8,58 65 45 М24Х160 9,97 125 100 М24Х250 14,39 215 160 М24Х400 21,25 365 250 М24Х630 36,83 595 315 М30Х200 26,27 157 122 М30Х315 36,96 272 200 М30Х500 52,14 457 315 М30Х700 71,15 657 400 Базовый набор станочных приспособлений Все детали изготовлены из термически улучшенной стали. Применение: Номин. разм. Т-пазов резьба мм 14 М12 ; 16 М14 18 М16 Базовый набор станочных приспособлений 341,04 386,61 449,82 Содержание: Прихват 2 шт. 14x100 мм; 2 шт. 14x160 мм 2 шт. 14x100 мм; 2 шт. 14x160 мм 2 шт. 18x125 мм; 2 шт. 18x200 Подкладки 4 шт. разм. 2; 4 шт. разм. 3 4 шт. разм. 2; 4 шт. разм. 3 4 шт. разм. 2; 4 шт. разм. 3 Винты для Т-пазов 2 шт. М 2x14x50 мм; 4 шт. М12х14х80мм;4шт. М12х14x125 мм 2 шт. М14х16х63 мм; 4 шт. М14х1бх100мм;4шт. М14x16x160 мм 2 ШТ. М16x18x63 мм; 4шт. М16х18х80мм; 4шт. М16х18х160мм Шпильки 2 шт. разм. М12Х100 2 шт. разм. М14х100мм; 2 шт. разм. М14х160мм 2 шт. разм. М16x200 мм; 4шт.разм.М1бх125мм высокие гайки 6 шт. разм. М12 6 шт. разм. М14 6 шт. разм. М16 Подкладные шайбы 6 шт. разм. М12 6 шт. разм. М14 6 шт. разм. М16 Удлиненные гайки 2 шт. разм. М12 2 шт. разм. М14 4 шт. разм. М16 Номин. разм. Т-пазов резьба мм 14 М12 S Базовый набор станочных приспособлений 748,23 Содержание: Прихват 2 шт. 14x125 мм; 4 шт. 14x160 мм; 2 шт. 14x200 мм Подкладки 4 шт. разм. 1; 4 шт. разм. 2 Винты для Т-пазов 4шт. М12х14х100мм; 4шт. М12х14х160мм; 4шт. М12х14х200мм Винтовые домкраты 2 шт. разм. 50; 2 шт. разм. 110; 2 шт. разм. 140 Гаек 12 шт. разм. М12 Подкладные шайбы 12 шт. разм. М12 994
