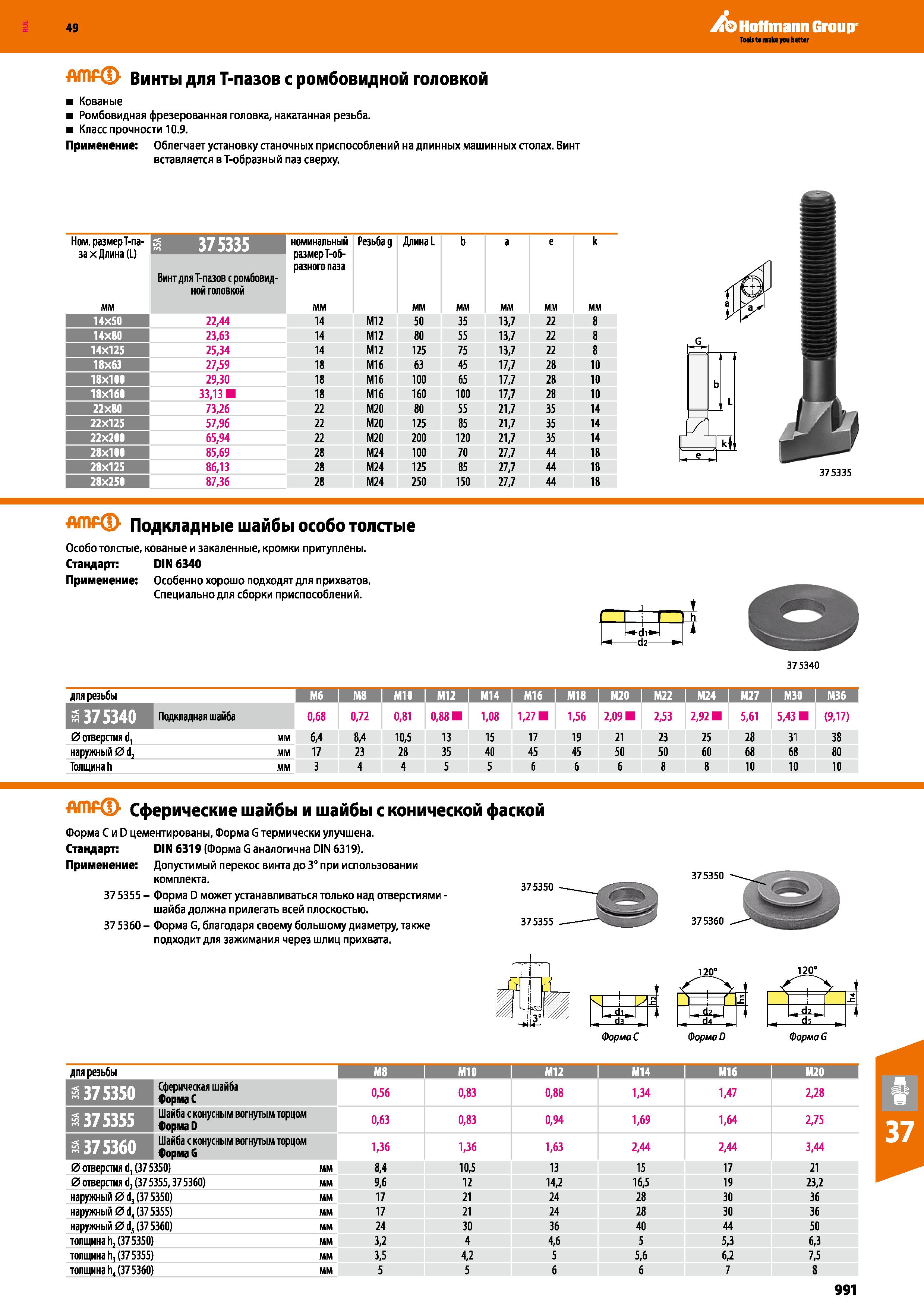

991 Каталог HOFFMANN GROUP 2018 Профессиональный инструмент Вспомогательный и режущий Стр.991

Каталог HOFFMANN GROUP 2018 Инструмент вспомогательный и режущий Стр. 991 0991 Lab2u

Винты для Т-пазов с ромбовидной головкой Кованые Ромбовидная фрезерованная головка, накатанная резьба. Класс прочности 10.9. Применение: Облегчает установку станочных приспособлений на длинных машинных столах. Винт вставляется вТ-образный паз сверху. Hoffmann Group Ном. размер Т-паза х Длина (L) а 375335 номинальный размер Т-об-разногопаза Резьба g ДлинаL b а е к Винт для Т-пазов с ромбовидной головкой мм 14X50 22,44 14 Ml 2 50 35 13,7 22 8 14x80 23,63 14 М12 80 55 13,7 22 8 14X125 25,34 14 М12 125 75 13,7 22 8 18X63 27,59 18 М16 63 45 17,7 28 10 18x100 29,30 18 М16 100 65 17,7 28 10 18x160 33,13 18 М16 160 100 17,7 28 10 22x80 73,26 22 М20 80 55 21,7 35 14 22X125 57,96 22 М20 125 85 21,7 35 14 22X200 65,94 22 М20 200 120 21,7 35 14 28x100 85,69 28 М24 100 70 27,7 44 18 28x125 86,13 28 М24 125 85 27,7 44 18 28x250 87,36 28 М24 250 150 27,7 44 18 375335 Подкладные шайбы особо толстые Особо толстые, кованые и закаленные, кромки притуплены. Стандарт: DIN 6340 Применение: Особенно хорошо подходят для прихватов. Специально для сборки приспособлений. L h d2— 375340 для резьбы МЮ 1 М12 1 М14 I М16 I М18 1ШАЯ1 М22 I М24 I М27 I МЗО I МЗб 1 Подкладная шайба 0,68 0,72 0,81 0,88 1,08 1,27 1,56 2,09 2,53 2,92 5,61 5,43 (9,17) 0 отверстия d1 мм 6,4 8,4 10,5 13 15 17 19 21 23 25 28 31 38 наружный 0 d2 мм 17 23 28 35 40 45 45 50 50 60 68 68 80 Толщина h мм 3 4 4 5 5 6 6 б 8 8 10 10 10 Сферические шайбы и шайбы с конической фаской Форма С и D цементированы, Форма G термически улучшена. Стандарт: DIN 6319 (Форма G аналогична DIN 6319). Применение: Допустимый перекос винта до 3° при использовании комплекта. 37 5355 - Форма D может устанавливаться только над отверстиями -шайба должна прилегать всей плоскостью. 37 5360 - Форма G, благодаря своему большому диаметру, также подходит для зажимания через шлиц прихвата. 375350 375355 375350 375360 ч У ч .dv d3 120" -С di ds Форма С ФормаD Форма G для резьбы I М8 I МЮ I М12 I М14 1 М16 М20 < 37 5350 Сферическая шайба Форма С 0,56 0,83 0,88 1,34 1,47 2,28 < un ГП 37 5355 Шайба с конусным вогнутым торцом Форма D 0,63 0,83 0,94 1,69 1,64 2,75 < 37 5360 Шайба с конусным вогнутым торцом Форма G 1,36 1,36 1,63 2,44 2,44 3,44 0 отверстия (1,(37 5350) мм 8,4 10,5 13 15 17 21 0 отверстия d2 (37 5355,37 5360) мм 9,6 12 14,2 16,5 19 23,2 наружный 0d3 (37 5350) мм 17 21 24 28 30 36 наружный 0d4 (37 5355) мм 17 21 24 28 30 36 наружный 0d5 (37 5360) мм 24 30 36 40 44 50 толщина h2 (37 5350) мм 3,2 4 4,6 5 5,3 6,3 толщина h, (37 5355) мм 3,5 4,2 5 5,6 6,2 7,5 толщина h, (37 5360) мм 5 5 6 6 7 8 991
