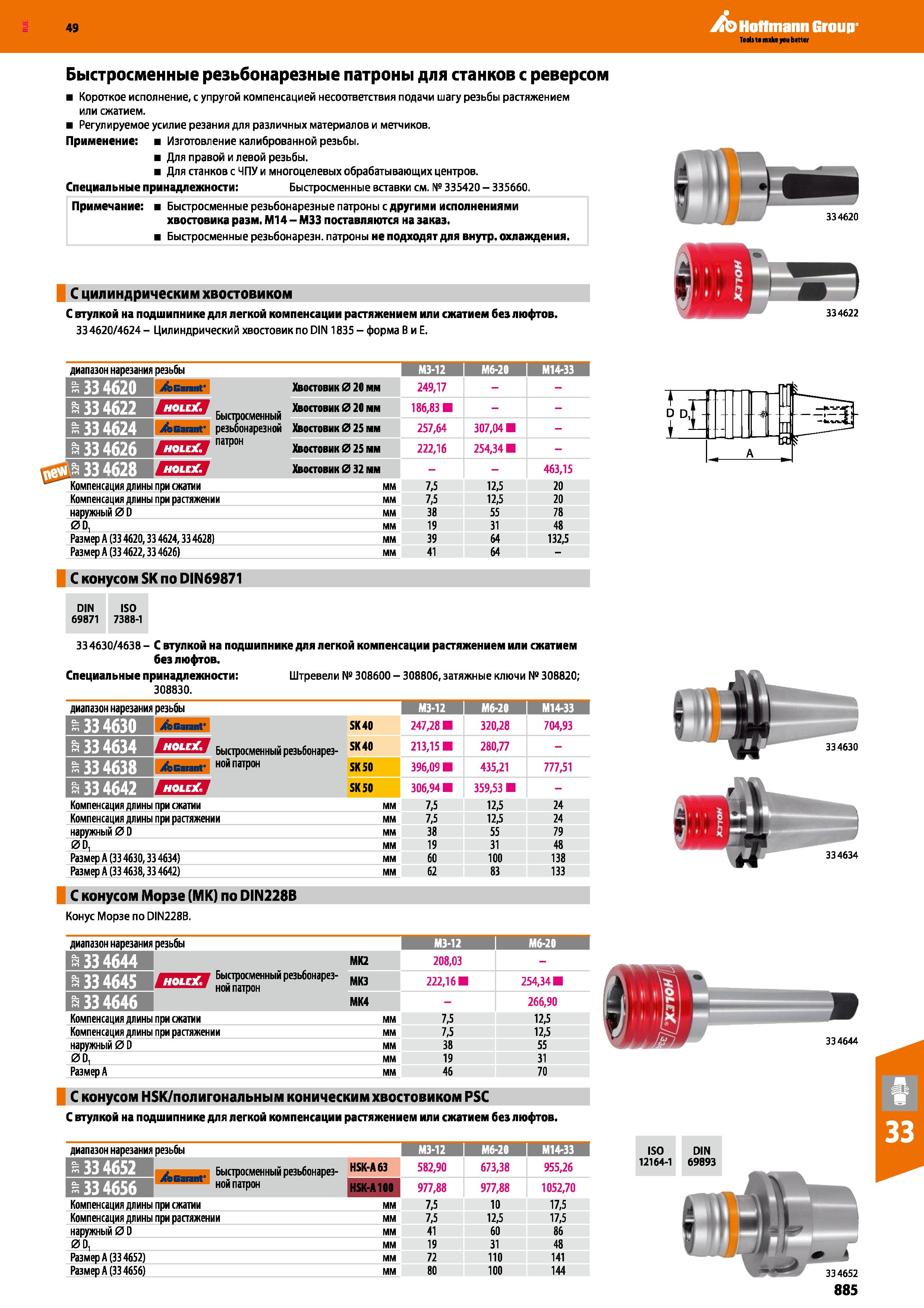

885 Каталог HOFFMANN GROUP 2018 Профессиональный инструмент Вспомогательный и режущий Стр.885

Каталог HOFFMANN GROUP 2018 Инструмент вспомогательный и режущий Стр. 885 0885 Lab2u

Hoffmann Group Быстросменные резьбонарезные патроны для станков с реверсом Короткое исполнение, с упругой компенсацией несоответствия подачи шагу резьбы растяжением или сжатием. Регулируемое усилие резания для различных материалов и метчиков. Применение: Изготовление калиброванной резьбы. Для правой и левой резьбы. Для станков с ЧПУ и многоцелевых обрабатывающих центров. Специальные принадлежности: Быстросменные вставки см. № 335420 - 335660. Примечание: Быстросменные резьбонарезные патроны с другими исполнениями хвостовика разм, N114 - МЗЗ поставляются на заказ. Быстросменные резьбонарезн. патроны не подходят для внутр. охлаждения. С цилиндрическим хвостовиком С втулкой на подшипнике для легкой компенсации растяжением или сжатием без люфтов. 334620 4624 - Цилиндрический хвостовик по DIN 1835 - форма В и Е. 334620 334622 диапазон нарезания резьбы МЗ-12 I Мб-20 М14-33 £ 33 4620 jb Garant ' Хвостовик 0 21 мм 249,17 - - 33 4622 Хвостовик 0 21 мм 186,83 - - 33 4624 Garant ' резьбонарезной Хвостовик 0 25 мм 257,64 307,041 - 33 4626 ЙШ патрон Хвостовик 0 25 мм 222,16 254,341 - S 33 4628 ЙШТЯ Хвостовик 0 32 мм - - 463,15 Компенсация длины при сжатии мм 7,5 12,5 20 Компенсация длины при растяжении мм 7,5 12,5 20 наружный 0 D мм 38 55 78 0D, мм 19 31 48 Размер А (33 4620,33 4624,33 4628 мм 39 64 132,5 Размер А (33 4622,33 4626) мм 41 64 - Ск< :ом SK по DIN69871 DIN ISO 69871 7388-1 33 4630 4638 - С втулкой на подшипнике для легкой компенсации растяжением или сжатием без люфтов. Специальные принадлежности: Штревели № 308600 - 308806, затяжные ключи № 308820; 308830. диапазон нарезания резьбы МЗ-12 Мб-20 I М14-33 £ 33 4630 da Garant ' SK40 247,28 320,28 704,93 33 4634 SK40 213,15 280,77 - £ 33 4638 Xb Garant ' ной патрон SK50 396,09 435,21 777,51 й 33 4642 ЙШ5Я SK50 306,94 359,53 - Компенсация длины при сжатии мм 7,5 12,5 24 Компенсация длины при растяжении мм 7,5 12,5 24 наружный 0 D мм 38 55 79 0D, мм 19 31 48 Размер А (33 4630,33 4634) мм 60 100 138 Размер А (33 4638,33 4642) мм 62 83 133 С конусом Морзе (МК) по DIN228B Конус Морзе по DIN228B. диапазон нарезания резьбы МЗ-12 Мб-20 1 а 33 4644 МК2 208,03 - а 33 4645 Быстросменный резьбонарез- мкз ной патрон 222,16 254,34 й 33 4646 МК4 - 266,90 Компенсация длины при сжатии мм 7,5 12,5 Компенсация длины при растяжении мм 7,5 12,5 наружный 0 D мм 38 55 0D, мм 19 31 РазмерА мм 46 70 С конусом HSK полигональным коническим хвостовиком PSC С втулкой на подшипнике для легкой компенсации растяжением или сжатием без люфтов. диапазон нарезания резьбы МЗ-12 Мб-20 М14-33 . Быстросменный резьбонарез- HSK-A63 582,90 673,38 955,26 £ 33 4656 HSK-A110 977,88 977,88 1052,70 Компенсация длины при сжатии мм 7,5 10 17,5 Компенсация длины при растяжении мм 7,5 12,5 17,5 наружный 0 D мм 41 60 86 0D, мм 19 31 48 Размер А (33 4652) мм 72 110 141 Размер А (33 4656) мм 80 100 144 334644 ISO DIN 12164-1 69893
