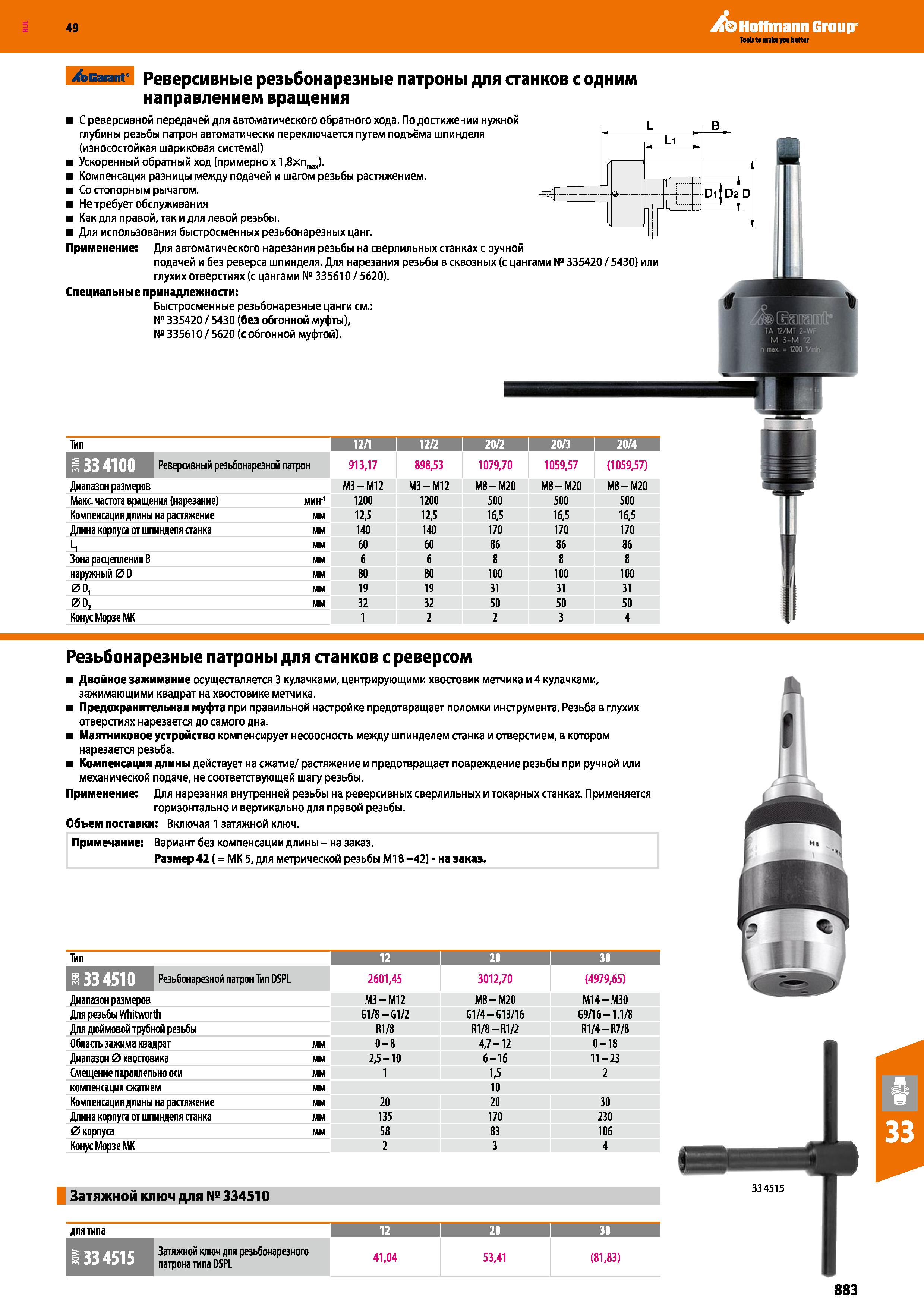

Hoffmann Group Jb Garant Реверсивные резьбонарезные патроны для станков с одним направлением вращения С реверсивной передачей для автоматического обратного хода. По достижении нужной глубины резьбы патрон автоматически переключается путем подъёма шпинделя (износостойкая шариковая система ) Ускоренный обратный ход (примерно х 1,8хпт„). Компенсация разницы между подачей и шагом резьбы растяжением. Со стопорным рычагом. Не требует обслуживания Как для правой, так и для левой резьбы. Для использования быстросменных резьбонарезных цанг. Применение: Для автоматического нарезания резьбы на сверлильных станках с ручной подачей и без реверса шпинделя. Для нарезания резьбы в сквозных (с цангами №335420 5430) или глухих отверстиях (с цангами № 335610 5620). Специальные принадлежности: Быстросменные резьбонарезные цанги см.: № 335420 5430 (без обгонной муфты), № 335610 5620 (е обгонной муфтой). Тип 1 12 1 ' 12 2 I 20 2 20 3 20 4 I КЯНсЩшПИ Реверсивный резьбонарезной патрон 913,17 898,53 1079,70 1059,57 (1059,57) Диапазон размеров МЗ-М12 МЗ-М12 М8-М20 М8-М20 М8-М20 Макс. частота вращения (нарезание) МИН-1 1200 1200 500 500 500 Компенсация длины на растяжение мм 12,5 12,5 16,5 16,5 16,5 Длина корпуса от шпинделя станка мм 140 140 170 170 170 L, мм 60 60 86 86 86 Зона расцепления В мм б б 8 8 8 наружный 0 D мм 80 80 100 100 100 0D, мм 19 19 31 31 31 0D2 мм 32 32 50 50 50 Конус Морзе МК 1 2 2 3 4 : Резьбонарезные патроны для станков с реверсом Двойное зажимание осуществляется 3 кулачками, центрирующими хвостовик метчика и 4 кулачками, зажимающими квадрат на хвостовике метчика. Предохранительная муфта при правильной настройке предотвращает поломки инструмента. Резьба в глухих отверстиях нарезается до самого дна. Маятниковое устройство компенсирует несоосность между шпинделем станка и отверстием, в котором нарезается резьба. Компенсация длины действует на сжатие растяжение и предотвращает повреждение резьбы при ручной или механической подаче, не соответствующей шагу резьбы. Применение: Для нарезания внутренней резьбы на реверсивных сверлильных и токарных станках. Применяется горизонтально и вертикально для правой резьбы. Объем поставки: Включая 1 затяжной ключ. Примечание: Вариант без компенсации длины - на заказ. Размер 42 (= МК 5, для метрической резьбы М18 -42) - на заказ. Тип 12 20 30 KjfctCinTlW Резьбонарезной патрон Тип DSPL 2601,45 3012,70 (4979,65) Диапазон размеров МЗ-М12 М8-М20 М14-М30 Для резьбы Whitworth G1 8-G1 2 G1 4 — G13 16 G9 16-1.1 8 Для дюймовой трубной резьбы R1 8 R1 8-R1 2 R1 4-R7 8 Область зажима квадрат мм 0-8 4,7-12 0-18 Диапазон Диаметр хвостовика мм 2,5-10 6-16 11-23 Смещение параллельно оси мм 1 1,5 2 компенсация сжатием мм 10 Компенсация длины на растяжение мм 20 20 30 Длина корпуса от шпинделя станка мм 135 170 230 0 корпуса мм 58 83 106 Конус Морзе МК 2 3 4 Затяжной ключ для № 334510 для типа 12 I 20 i 30 1334515 Затяжной ключ для резьбонарезного патрона типа DSPL 41,04 53,41 (81,83)
