KENNAMETAL | Каталог KENNAMETAL 2016 Новый инструмент и оснастка (Всего 324 стр.) |
|||||

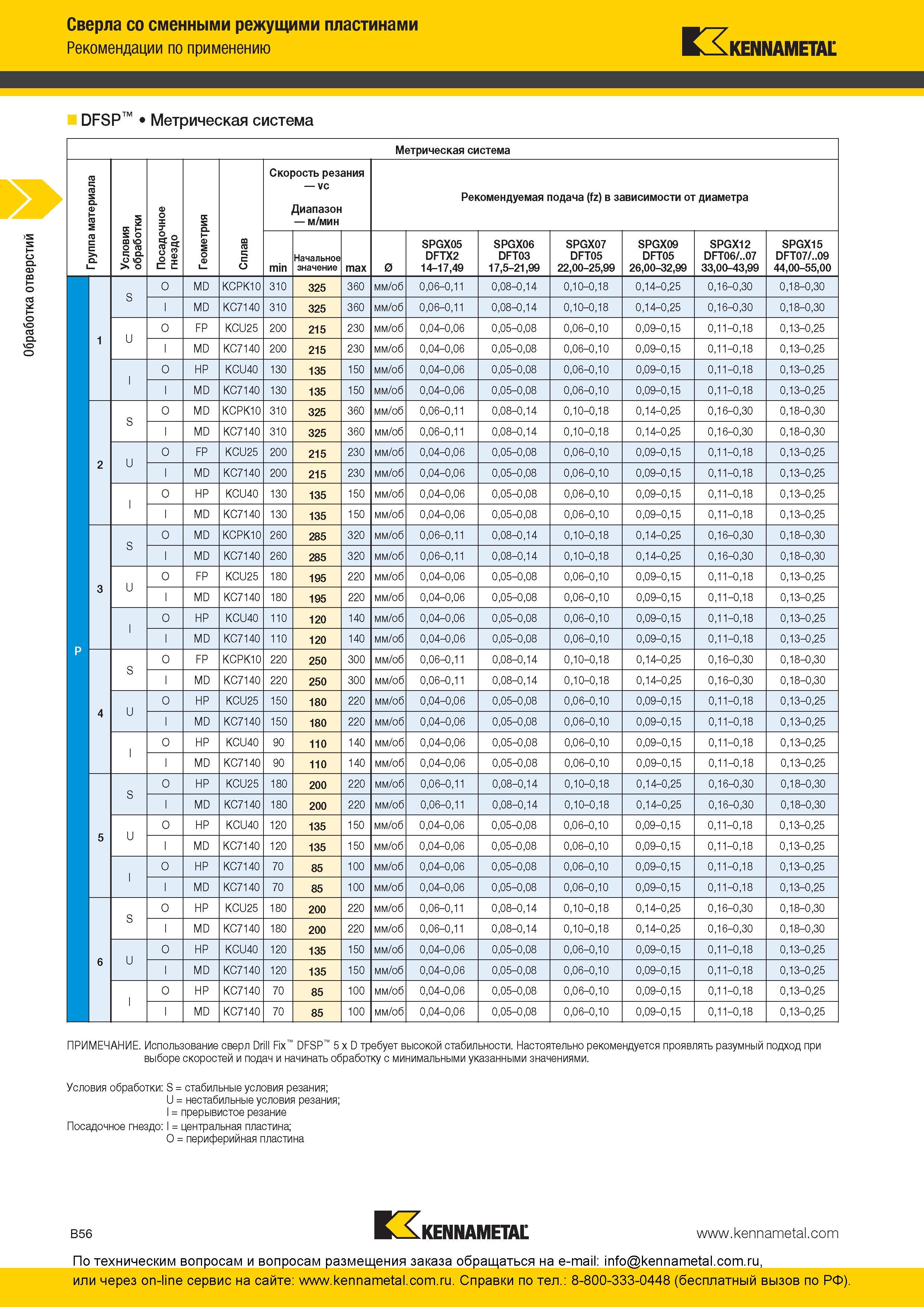

Сверление отверстий на металлорежущих станках в стальных заготовках Режимы резания от компании Kennametal Рекомендуемые значения сокрости резания и по120 Каталог KENNAMETAL 2016 Инновации Металлорежущий инструмент и оснастка для станков Стр.B56 |
|||||
Сверление отверстий на металлорежущих станках в стальных заготовках Режимы резания от компании Kennametal Рекомендуемые значения сокрости резания и по Сверление отверстий на металлорежущих станках в стальных заготовках Режимы резания от компании Kennametal Рекомендуемые значения сокрости резания и подачи Сверла со сменными режущими пластинами Метрическая система Группа материала Условия обработки Посадочное гнездо Геометрия Скорость резания vc Диапазон м/мин Рекомендуемая подача (fz) в зависимости от диаметра в а c; О min Начальное значение max 0 SPGX05 DFTX2 14-17,49 SPGX06 DFT03 17,5-21,99 SPGX07 DFT05 22,00-25,99 SPGX09 DFT05 26,00-32,99 SPGX12 DFT06/..07 33,00-43,99 SPGX15 DFT07/..09 44,00-55,00 S O MD KCPK10 310 325 360 мм/об 0,06-0,11 0,08-0,14 0,10-0, 8 0,14-0,25 0,16-0,30 0,18-0,30 I MD KC7140 310 325 360 мм/об 0,06-0,11 0,08-0,14 0,10-0, 8 0,14-0,25 0,16-0,30 0,18-0,30 1 U O FP KCU25 200 215 230 мм/об 0,04-0,06 0,05-0,08 0,06-0, 0 0,09-0,15 0,11-0,18 0,13-0,25 I MD KC7140 200 215 230 мм/об 0,04-0,06 0,05-0,08 0,06-0, 0 0,09-0,15 0,11-0,18 0,13-0,25 O HP KCU40 130 135 150 мм/об 0,04-0,06 0,05-0,08 0,06-0, 0 0,09-0,15 0,11-0,18 0,13-0,25 I I MD KC7140 130 135 150 мм/об 0,04-0,06 0,05-0,08 0,06-0, 0 0,09-0,15 0,11-0,18 0,13-0,25 S O MD KCPK10 310 325 360 мм/об 0,06-0,11 0,08-0,14 0,10-0, 8 0,14-0,25 0,16-0,30 0,18-0,30 I MD KC7140 310 325 360 мм/об 0,06-0,11 0,08-0,14 0,10-0, 8 0,14-0,25 0,16-0,30 0,18-0,30 2 U O FP KCU25 200 215 230 мм/об 0,04-0,06 0,05-0,08 0,06-0, 0 0,09-0,15 0,11-0,18 0,13-0,25 I MD KC7140 200 215 230 мм/об 0,04-0,06 0,05-0,08 0,06-0, 0 0,09-0,15 0,11-0,18 0,13-0,25 O HP KCU40 130 135 150 мм/об 0,04-0,06 0,05-0,08 0,06-0, 0 0,09-0,15 0,11-0,18 0,13-0,25 I I MD KC7140 130 135 150 мм/об 0,04-0,06 0,05-0,08 0,06-0, 0 0,09-0,15 0,11-0,18 0,13-0,25 S O MD KCPK10 260 285 320 мм/об 0,06-0,11 0,08-0,14 0,10-0, 8 0,14-0,25 0,16-0,30 0,18-0,30 I MD KC7140 260 285 320 мм/об 0,06-0,11 0,08-0,14 0,10-0, 8 0,14-0,25 0,16-0,30 0,18-0,30 3 U O FP KCU25 180 195 220 мм/об 0,04-0,06 0,05-0,08 0,06-0, 10 0,09-0,15 0,11-0,18 0,13-0,25 I MD KC7140 180 195 220 мм/об 0,04-0,06 0,05-0,08 0,06-0, 10 0,09-0,15 0,11-0,18 0,13-0,25 O HP KCU40 110 120 140 мм/об 0,04-0,06 0,05-0,08 0,06-0, 10 0,09-0,15 0,11-0,18 0,13-0,25 I I MD KC7140 110 120 140 мм/об 0,04-0,06 0,05-0,08 0,06-0, 10 0,09-0,15 0,11-0,18 0,13-0,25 P S O FP KCPK10 220 250 300 мм/об 0,06-0,11 0,08-0,14 0,10-0, 18 0,14-0,25 0,16-0,30 0,18-0,30 I MD KC7140 220 250 300 мм/об 0,06-0,11 0,08-0,14 0,10-0, 18 0,14-0,25 0,16-0,30 0,18-0,30 4 U O HP KCU25 150 180 220 мм/об 0,04-0,06 0,05-0,08 0,06-0, 10 0,09-0,15 0,11-0,18 0,13-0,25 I MD KC7140 150 180 220 мм/об 0,04-0,06 0,05-0,08 0, 1 6 ,0 0 10 0,09-0,15 0,11-0,18 0,13-0,25 O HP KCU40 90 110 140 мм/об 0,04-0,06 0,05-0,08 0, 0 О) , 10 0,09-0,15 0,11-0,18 0,13-0,25 I I MD KC7140 90 110 140 мм/об 0,04-0,06 0,05-0,08 0,06-0, 10 0,09-0,15 0,11-0,18 0,13-0,25 S O HP KCU25 180 200 220 мм/об 0,06-0,11 0,08-0,14 0,10-0, 18 0,14-0,25 0,16-0,30 0,18-0,30 I MD KC7140 180 200 220 мм/об 0,06-0,11 0,08-0,14 0,10-0, 18 0,14-0,25 0,16-0,30 0,18-0,30 5 U O HP KCU40 120 135 150 мм/об 0,04-0,06 0,05-0,08 0,06-0, 0 0,09-0,15 0,11-0,18 0,13-0,25 I MD KC7140 120 135 150 мм/об 0,04-0,06 0,05-0,08 0,06-0, 0 0,09-0,15 0,11-0,18 0,13-0,25 O HP KC7140 70 85 100 мм/об 0,04-0,06 0,05-0,08 0,06-0, 0 0,09-0,15 0,11-0,18 0,13-0,25 I I MD KC7140 70 85 100 мм/об 0,04-0,06 0,05-0,08 0,06-0, 0 0,09-0,15 0,11-0,18 0,13-0,25 S O HP KCU25 180 200 220 мм/об 0,06-0,11 0,08-0,14 0,10-0, 8 0,14-0,25 0,16-0,30 0,18-0,30 I MD KC7140 180 200 220 мм/об 0,06-0,11 0,08-0,14 0,10-0, 8 0,14-0,25 0,16-0,30 0,18-0,30 6 U O HP KCU40 120 135 150 мм/об 0,04-0,06 0,05-0,08 0,06-0, 0 0,09-0,15 0,11-0,18 0,13-0,25 I MD KC7140 120 135 150 мм/об 0,04-0,06 0,05-0,08 0,06-0, 0 0,09-0,15 0,11-0,18 0,13-0,25 O HP KC7140 70 85 100 мм/об 0,04-0,06 0,05-0,08 0,06-0, 0 0,09-0,15 0,11-0,18 0,13-0,25 I I MD KC7140 70 85 100 мм/об 0,04-0,06 0,05-0,08 0,06-0, 0 0,09-0,15 0,11-0,18 0,13-0,25 ПРИМЕЧАНИЕ. Использование сверл Drill Fix DFSP 5 x D требует высокой стабильности. Настоятельно рекомендуется проявлять разумный подход при выборе скоростей и подач и начинать обработку с минимальными указанными значениями. Условия обработки S стабильные условия резания; U нестабильные условия резания; I прерывистое резание Посадочное гнездо I центральная пластина; O периферийная пластина B56 KENNAMETAL Обработка отверстий Рекомендации по применению KENNAMETAL DFSP Метрическая система |
|||||
