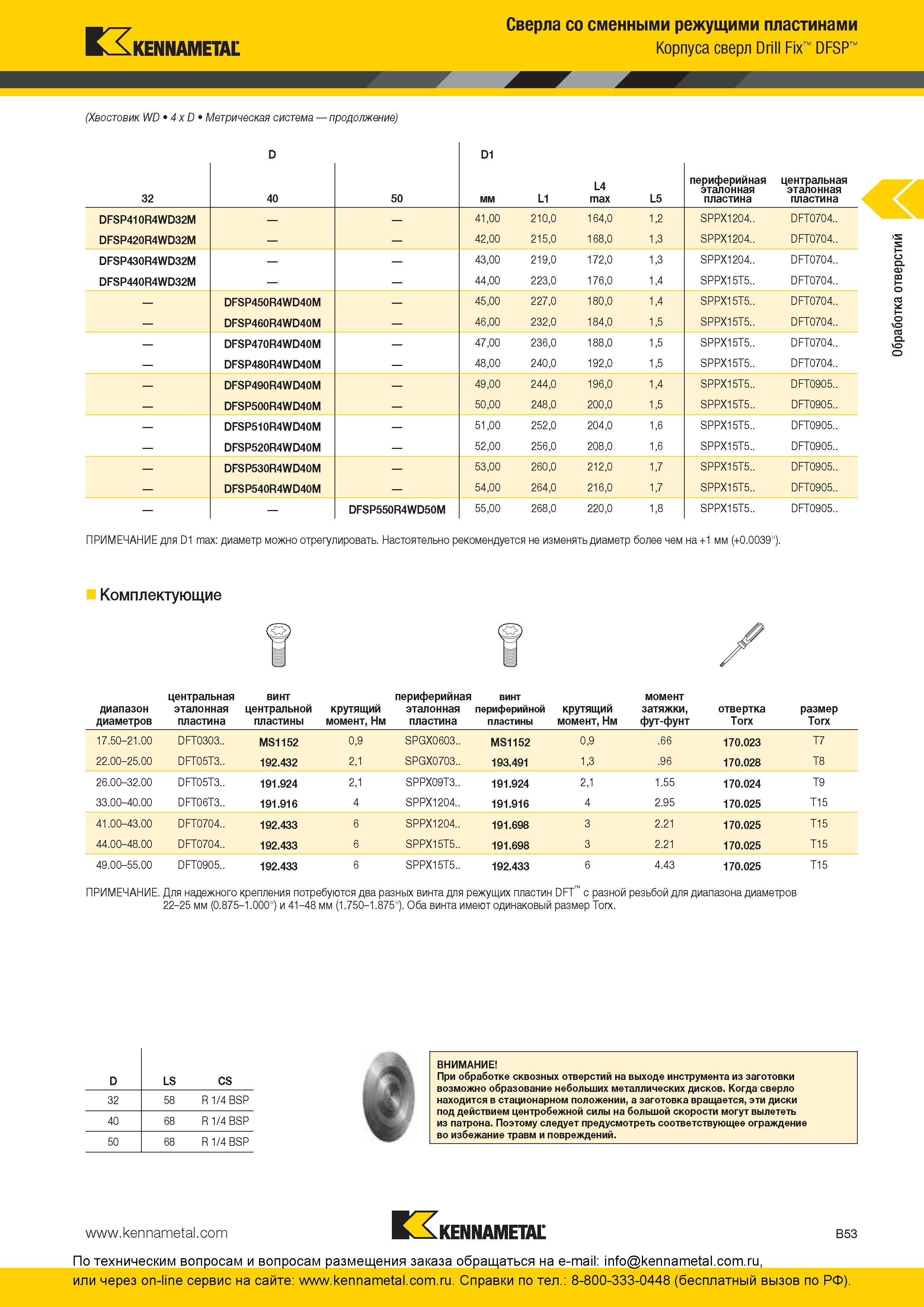

Сверла Kennametal со сменными режущими пластинами Корпуса сверл Drill Fix DFSP (Хвостовик WD 4 x D Метрическая система 32 D 40 50 D1 мм L1 L4 max L5 периферийная эталонная пластина центральная эталонная пластина DFSP410R4WD32M 41,00 210,0 164,0 1,2 SPPX1204.. DFT0704.. DFSP420R4WD32M 42,00 215,0 168,0 1,3 SPPX1204.. DFT0704.. DFSP430R4WD32M 43,00 219,0 172,0 1,3 SPPX1204.. DFT0704.. DFSP440R4WD32M 44,00 223,0 176,0 1,4 SPPX15T5.. DFT0704.. DFSP450R4WD40M 45,00 227,0 180,0 1,4 SPPX15T5.. DFT0704.. DFSP460R4WD40M 46,00 232,0 184,0 1,5 SPPX15T5.. DFT0704.. DFSP470R4WD40M 47,00 236,0 188,0 1,5 SPPX15T5.. DFT0704.. DFSP480R4WD40M 48,00 240,0 192,0 1,5 SPPX15T5.. DFT0704.. DFSP490R4WD40M 49,00 244,0 196,0 1,4 SPPX15T5.. DFT0905.. DFSP500R4WD40M 50,00 248,0 200,0 1,5 SPPX15T5.. DFT0905.. DFSP510R4WD40M 51,00 252,0 204,0 1,6 SPPX15T5.. DFT0905.. DFSP520R4WD40M 52,00 256,0 208,0 1,6 SPPX15T5.. DFT0905.. DFSP530R4WD40M 53,00 260,0 212,0 1,7 SPPX15T5.. DFT0905.. DFSP540R4WD40M 54,00 264,0 216,0 1,7 SPPX15T5.. DFT0905.. DFSP550R4WD50M 55,00 268,0 220,0 1,8 SPPX15T5.. DFT0905.. ПРИМЕЧАНИЕ для D1 max диаметр можно отрегулировать. Настоятельно рекомендуется не изменять диаметр более чем на +1 мм (+0.0039"). Комплектующие диапазон диаметров центральная эталонная пластина винт центральной пластины крутящий момент, Нм периферийная эталонная пластина винт периферийной пластины крутящий момент, Нм момент затяжки, фут-фунт oтвертка Torx размер Torx 17.50-21.00 DFT0303.. MS1152 0,9 SPGX0603.. MS1152 0,9 66 170.023 T7 22.00-25.00 DFT05T3.. 192.432 2,1 SPGX0703.. 193.491 1,3 96 170.028 T8 26.00-32.00 DFT05T3.. 191.924 2,1 SPPX09T3.. 191.924 2,1 1.55 170.024 T9 33.00-40.00 DFT06T3.. 191.916 4 SPPX1204.. 191.916 4 2.95 170.025 T15 41.00-43.00 DFT0704.. 192.433 6 SPPX1204.. 191.698 3 2.21 170.025 T15 44.00-48.00 DFT0704.. 192.433 6 SPPX15T5.. 191.698 3 2.21 170.025 T15 49.00-55.00 DFT0905.. 192.433 6 SPPX15T5.. 192.433 6 4.43 170.025 T15 ПРИМЕЧАНИЕ. Для надежного крепления потребуются два разных винта для режущих пластин DFT с разной резьбой для диапазона диаметров 22-25 мм (0.875-1.000") и 41-48 мм (1.750-1.875"). Оба винта имеют одинаковый размер Torx. в ВНИМАНИЕ При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы на большой скорости могут вылететь из патрона. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. KENNAMETAL B53 Обработка отверстий
