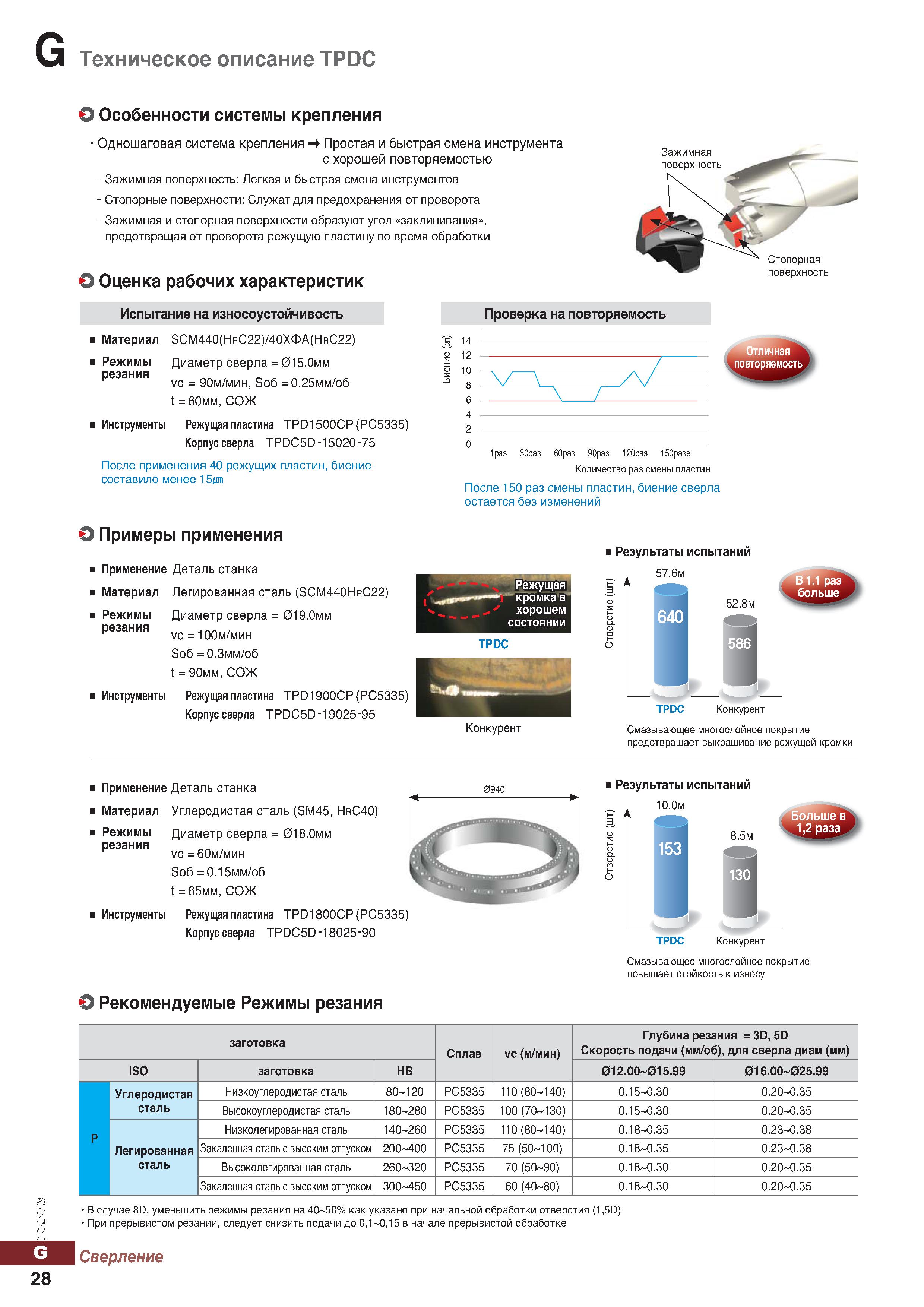

Сверла Korloy TPDC Особенности системы крепления СРП Одношаговая система крепления Простая и быстрая смена инструмента _ с хорошей повторяемостью - Зажимная поверхность: Легкая и быстрая смена инструментов - Стопорные поверхности: Служатдля предохранения от проворота - Зажимная и стопорная поверхности образуютугол заклинивания , предотвращая от проворота режущую пластину во время обработки О Оценка рабочих характеристик Испытание на износоустойчивость Материал SCM440(HrC22) 40XOA(HrC22) Режимы Диаметр сверла = 015.0мм резания vc = 90 м/мин , Soб =0.25 мм/об t=60MM, СОЖ Инструменты Режущаяпластина TPD1500CP(PC5335) Корпус сверла TPDC5D-15020-75 После применения 40 режущих пластин, биение составило менее 15 Стопорная поверхность Проверка на повторяемость 1 и Количество раз смены пластин После 150 раз смены пластин, биение сверла остается без изменений О Примеры применения Применение Деталь станка Материал Легированная сталь (SCM440HrC22) Диаметр сверла = 019.0мм vc = 100 м/мин Soб =0.3 мм/об t = 90мм, СОЖ Инструменты Режущаяпластина TPD1900CP(PC5335) Корпус сверла TPDC5D-19025 -95 Режимы резания Режущая кромка в" хорошем состоянии TPDC Конкурент Результаты испытаний 57.6м TPDC Конкурент Смазывающее многослойное покрытие предотвращает выкрашивание режущей кромки Режимы резания Применение Деталь станка Материал Углеродистая сталь (SM45, HrC40) Диаметр сверла = 018.0мм vc = 60 м/мин Soб =0.15 мм/об t=65MM, СОЖ Инструменты Режущаяпластина TPD1800CP(PC5335) Корпус сверла TPDC5D-18025-90 О Рекомендуемые Режимы резания Результаты испытаний 10.0м TPDC Конкурент Смазывающее многослойное покрытие повышает стойкость к износу заготовка Сплав vc (м/мин) Глубинарезания =3D,5D Скорость подачи ( мм/об ), для сверла диам (мм) ISO заготовка НВ 012.OO 015.99 016.OO 025.99 Углеродистая Низкоуглеродистая сталь 80-120 РС5335 110 (80-140) 0.15-0.30 0.20-0.35 сталь Высокоуглеродистая сталь 180-280 РС5335 100 (70-130) 0.15-0.30 0.20-0.35 P Низколегированная сталь 140-260 РС5335 110 (80-140) 0.18-0.35 0.23-0.38 Легированная Закаленная сталь с высоким отпуском 200-400 РС5335 75 (50-100) 0.18-0.35 0.23-0.38 сталь Высоколегированная сталь 260-320 РС5335 70 (50-90) 0.18-0.30 0.20-0.35 Закаленная сталь с высоким отпуском 300-450 РС5335 60 (40-80) 0.18-0.30 0.20-0.35 .1 В случае 8D, уменьшить режимы резания на 40-50% как указано при начальной обработки отверстия (1,5D) При прерывистом резании, следует снизить подачи до 0,1-0,15 в начале прерывистой обработке Сверление 28
