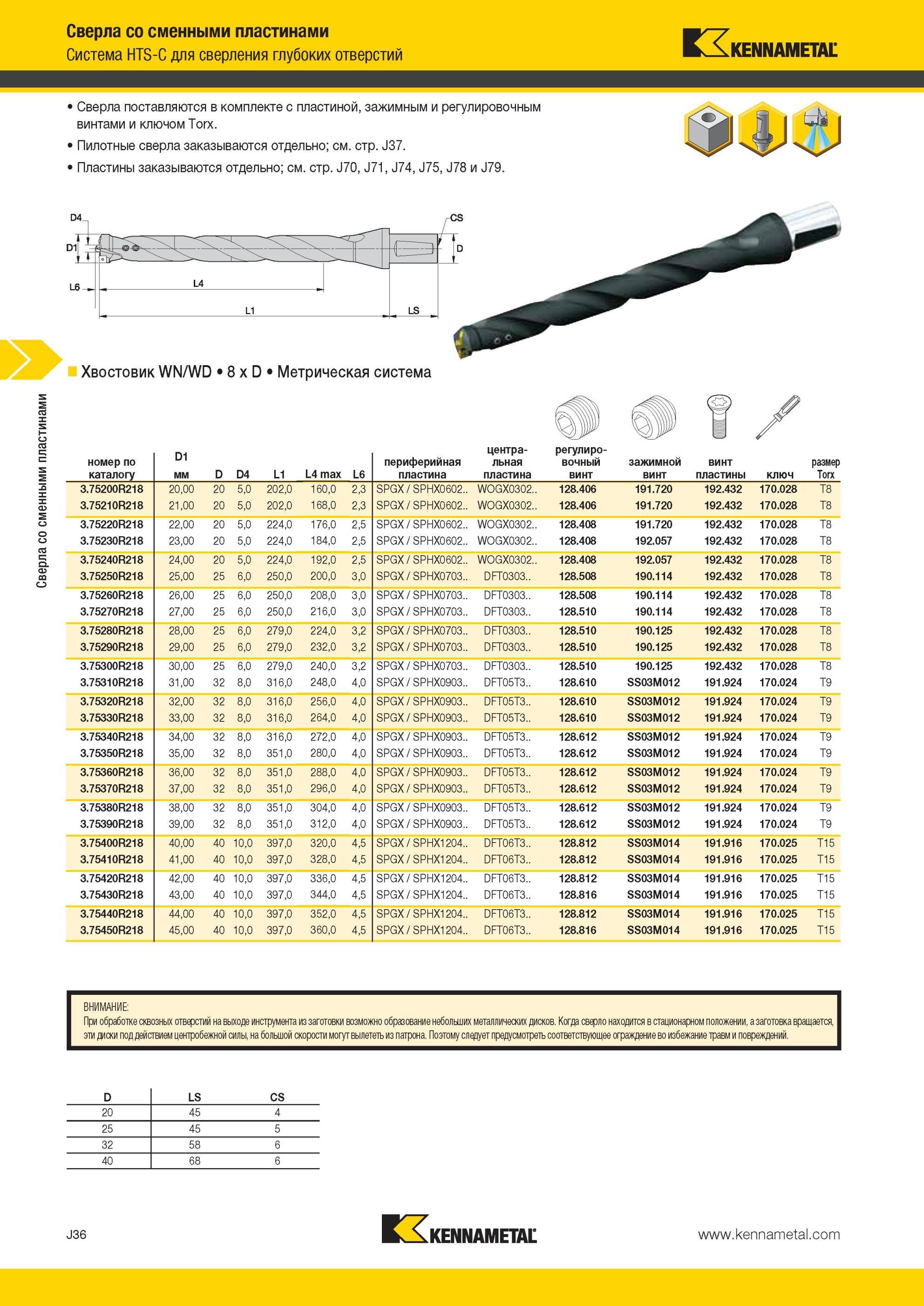

Сверла Kennametal поставляются в комплекте с пластиной, зажимным и регулировочным винтами и ключом Torx Пилотные сверла заказываются отдельно Сверла с

Сверла Kennametal поставляются в комплекте с пластиной, зажимным и регулировочным винтами и ключом Torx Пилотные сверла заказываются отдельно Сверла со сменными пластинами Система HTS-C для сверления глубоких отверстий Пластины заказываются отдельно; см. стр. J70, J71, J74, J75, J78 и J79. I Хвостовик WN/WD 8 x D Метрическая система номер по каталогу D1 мм D D4 L1 L4 max L6 периферийная пластина центральная пластина регулировочный винт зажимной винт винт пластины ключ размер Torx 3.75200R218 20,00 20 5,0 202,0 160,0 2,3 SPGX SPHX0602.. W0GX0302.. 128.406 191.720 192.432 170.028 T8 3.75210R218 21,00 20 5,0 202,0 168,0 2,3 SPGX SPHX0602.. W0GX0302.. 128.406 191.720 192.432 170.028 T8 3.75220R218 22,00 20 5,0 224,0 176,0 2,5 SPGX SPHX0602.. W0GX0302.. 128.408 191.720 192.432 170.028 T8 3.75230R218 23,00 20 5,0 224,0 184,0 2,5 SPGX SPHX0602.. W0GX0302.. 128.408 192.057 192.432 170.028 T8 3.75240R218 24,00 20 5,0 224,0 192,0 2,5 SPGX SPHX0602.. W0GX0302.. 128.408 192.057 192.432 170.028 T8 3.75250R218 25,00 25 6,0 250,0 200,0 3,0 SPGX SPHX0703.. DFT0303.. 128.508 190.114 192.432 170.028 T8 3.75260R218 26,00 25 6,0 250,0 208,0 3,0 SPGX SPHX0703.. DFT0303.. 128.508 190.114 192.432 170.028 T8 3.75270R218 27,00 25 6,0 250,0 216,0 3,0 SPGX SPHX0703.. DFT0303.. 128.510 190.114 192.432 170.028 T8 3.75280R218 28,00 25 6,0 279,0 224,0 3,2 SPGX SPHX0703.. DFT0303.. 128.510 190.125 192.432 170.028 T8 3.75290R218 29,00 25 6,0 279,0 232,0 3,2 SPGX SPHX0703.. DFT0303.. 128.510 190.125 192.432 170.028 T8 3.75300R218 30,00 25 6,0 279,0 240,0 3,2 SPGX SPHX0703.. DFT0303.. 128.510 190.125 192.432 170.028 T8 3.75310R218 31,00 32 8,0 316,0 248,0 4,0 SPGX SPHX0903.. DFT05T3.. 128.610 SS03M012 191.924 170.024 T9 3.75320R218 32,00 32 8,0 316,0 256,0 4,0 SPGX SPHX0903.. DFT05T3.. 128.610 SS03M012 191.924 170.024 T9 3.75330R218 33,00 32 8,0 316,0 264,0 4,0 SPGX SPHX0903.. DFT05T3.. 128.610 SS03M012 191.924 170.024 T9 3.75340R218 34,00 32 8,0 316,0 272,0 4,0 SPGX SPHX0903.. DFT05T3.. 128.612 SS03M012 191.924 170.024 T9 3.75350R218 35,00 32 8,0 351,0 280,0 4,0 SPGX SPHX0903.. DFT05T3.. 128.612 SS03M012 191.924 170.024 T9 3.75360R218 36,00 32 8,0 351,0 288,0 4,0 SPGX SPHX0903.. DFT05T3.. 128.612 SS03M012 191.924 170.024 T9 3.75370R218 37,00 32 8,0 351,0 296,0 4,0 SPGX SPHX0903.. DFT05T3.. 128.612 SS03M012 191.924 170.024 T9 3.75380R218 38,00 32 8,0 351,0 304,0 4,0 SPGX SPHX0903.. DFT05T3.. 128.612 SS03M012 191.924 170.024 T9 3.75390R218 39,00 32 8,0 351,0 312,0 4,0 SPGX SPHX0903.. DFT05T3.. 128.612 SS03M012 191.924 170.024 T9 3.75400R218 40,00 40 10,0 397,0 320,0 4,5 SPGX SPHX1204.. DFT06T3.. 128.812 SS03M014 191.916 170.025 T15 3.75410R218 41,00 40 10,0 397,0 328,0 4,5 SPGX SPHX1204.. DFT06T3.. 128.812 SS03M014 191.916 170.025 T15 3.75420R218 42,00 40 10,0 397,0 336,0 4,5 SPGX SPHX1204.. DFT06T3.. 128.812 SS03M014 191.916 170.025 T15 3.75430R218 43,00 40 10,0 397,0 344,0 4,5 SPGX SPHX1204.. DFT06T3.. 128.816 SS03M014 191.916 170.025 T15 3.75440R218 44,00 40 10,0 397,0 352,0 4,5 SPGX SPHX1204.. DFT06T3.. 128.812 SS03M014 191.916 170.025 T15 3.75450R218 45,00 40 10,0 397,0 360,0 4,5 SPGX SPHX1204.. DFT06T3.. 128.816 SS03M014 191.916 170.025 T15 ВНИМАНИЕ При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы, на большой скорости могут вылететь из патрона. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. D LS CS 20 45 4 25 45 5 32 58 6 40 68 6 J36
