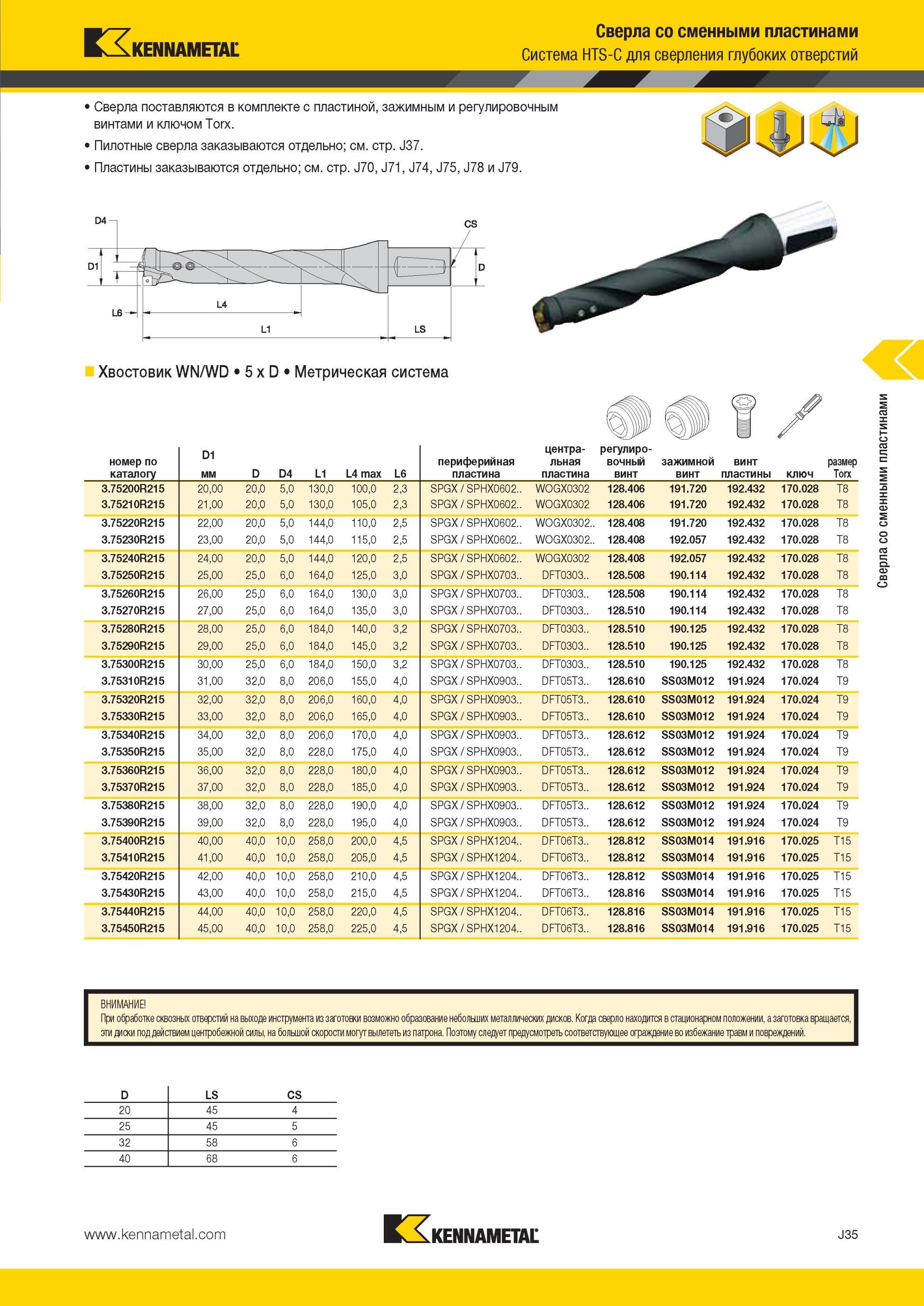

Система Kennametal HTS-C для сверления глубоких отверстий Сверла поставляются в комплекте с пластиной, зажимным и регулировочным винтами и ключом Torx

Система Kennametal HTS-C для сверления глубоких отверстий Сверла поставляются в комплекте с пластиной, зажимным и регулировочным винтами и ключом Torx Пилотные сверла заказываются отдельно Сверла со сменными пластинами Пластины заказываются отдельно; см. стр. J70, J71, J74, J75, J78 и J79. Хвостовик WN/WD 5 x D Метрическая система номер по каталогу D1 мм D D4 L1 L4 max L6 периферийная пластина центральная пластина регулировочный винт зажимной винт винт пластины ключ размер Torx 3.75200R215 20,00 20,0 5,0 130,0 100,0 2,3 SPGX SPHX0602.. W0GX0302 128.406 191.720 192.432 170.028 T8 3.75210R215 21,00 20,0 5,0 130,0 105,0 2,3 SPGX SPHX0602.. W0GX0302 128.406 191.720 192.432 170.028 T8 3.75220R215 22,00 20,0 5,0 144,0 110,0 2,5 SPGX SPHX0602.. W0GX0302.. 128.408 191.720 192.432 170.028 T8 3.75230R215 23,00 20,0 5,0 144,0 115,0 2,5 SPGX SPHX0602.. WOGX0302.. 128.408 192.057 192.432 170.028 T8 3.75240R215 24,00 20,0 5,0 144,0 120,0 2,5 SPGX SPHX0602.. W0GX0302 128.408 192.057 192.432 170.028 T8 3.75250R215 25,00 25,0 6,0 164,0 125,0 3,0 SPGX SPHX0703.. DFT0303.. 128.508 190.114 192.432 170.028 T8 3.75260R215 26,00 25,0 6,0 164,0 130,0 3,0 SPGX SPHX0703.. DFT0303.. 128.508 190.114 192.432 170.028 T8 3.75270R215 27,00 25,0 6,0 164,0 135,0 3,0 SPGX SPHX0703.. DFT0303.. 128.510 190.114 192.432 170.028 T8 3.75280R215 28,00 25,0 6,0 184,0 140,0 3,2 SPGX SPHX0703.. DFT0303.. 128.510 190.125 192.432 170.028 T8 3.75290R215 29,00 25,0 6,0 184,0 145,0 3,2 SPGX SPHX0703.. DFT0303.. 128.510 190.125 192.432 170.028 T8 3.75300R215 30,00 25,0 6,0 184,0 150,0 3,2 SPGX SPHX0703.. DFT0303.. 128.510 190.125 192.432 170.028 T8 3.75310R215 31,00 32,0 8,0 206,0 155,0 4,0 SPGX SPHX0903.. DFT05T3.. 128.610 SS03M012 191.924 170.024 T9 3.75320R215 32,00 32,0 8,0 206,0 160,0 4,0 SPGX SPHX0903.. DFT05T3.. 128.610 SS03M012 191.924 170.024 T9 3.75330R215 33,00 32,0 8,0 206,0 165,0 4,0 SPGX SPHX0903.. DFT05T3.. 128.610 SS03M012 191.924 170.024 T9 3.75340R215 34,00 32,0 8,0 206,0 170,0 4,0 SPGX SPHX0903.. DFT05T3.. 128.612 SS03M012 191.924 170.024 T9 3.75350R215 35,00 32,0 8,0 228,0 175,0 4,0 SPGX SPHX0903.. DFT05T3.. 128.612 SS03M012 191.924 170.024 T9 3.75360R215 36,00 32,0 8,0 228,0 180,0 4,0 SPGX SPHX0903.. DFT05T3.. 128.612 SS03M012 191.924 170.024 T9 3.75370R215 37,00 32,0 8,0 228,0 185,0 4,0 SPGX SPHX0903.. DFT05T3.. 128.612 SS03M012 191.924 170.024 T9 3.75380R215 38,00 32,0 8,0 228,0 190,0 4,0 SPGX SPHX0903.. DFT05T3.. 128.612 SS03M012 191.924 170.024 T9 3.75390R215 39,00 32,0 8,0 228,0 195,0 4,0 SPGX SPHX0903.. DFT05T3.. 128.612 SS03M012 191.924 170.024 T9 3.75400R215 40,00 40,0 10,0 258,0 200,0 4,5 SPGX SPHX1204.. DFT06T3.. 128.812 SS03M014 191.916 170.025 T15 3.75410R215 41,00 40,0 10,0 258,0 205,0 4,5 SPGX SPHX1204.. DFT06T3.. 128.812 SS03M014 191.916 170.025 T15 3.75420R215 42,00 40,0 10,0 258,0 210,0 4,5 SPGX SPHX1204.. DFT06T3.. 128.812 SS03M014 191.916 170.025 T15 3.75430R215 43,00 40,0 10,0 258,0 215,0 4,5 SPGX SPHX1204.. DFT06T3.. 128.816 SS03M014 191.916 170.025 T15 3.75440R215 44,00 40,0 10,0 258,0 220,0 4,5 SPGX SPHX1204.. DFT06T3.. 128.816 SS03M014 191.916 170.025 T15 3.75450R215 45,00 40,0 10,0 258,0 225,0 4,5 SPGX SPHX1204.. DFT06T3.. 128.816 SS03M014 191.916 170.025 T15 ВНИМАНИЕ При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы, на большой скорости могут вылететь из патрона. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. D LS CS 20 45 4 25 45 5 32 58 6 40 68 6 J35 Сверла со сменными пластинами
