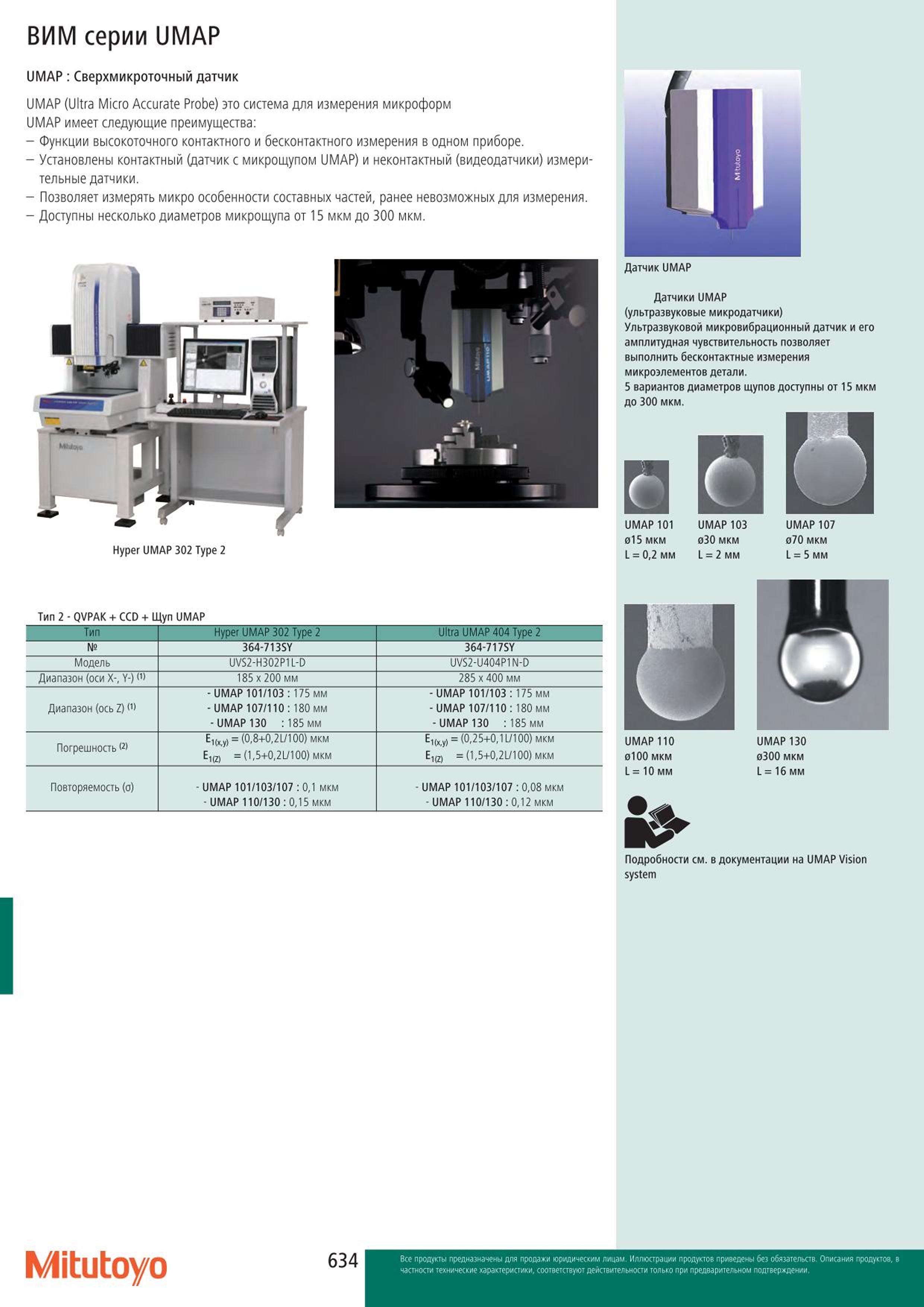

Сверхмикроточный датчик Mitutoyo UMAP (Ultra Micro Accurate Probe) это система для измерения микроформ UMAP имеет следующие преимущества: Функции высокоточного контактного и бесконтактного измерения в одном приборе. Установлены контактный (датчик с микрощупом UMAP) и неконтактный (видеодатчики) измерительные датчики. Позволяет измерять микро особенности составных частей ранее невозможных для измерения. Доступны несколько диаметров микрощупа от 15 мкм до 300 мкм. Датчик UMAP Датчики UMAP (ультразвуковые микродатчики) Ультразвуковой микровибрационный датчик и его амплитудная чувствительность позволяет выполнить бесконтактные измерения микроэлементов детали. 5 вариантов диаметров щупов доступны от 15 мкм до 300 мкм. UMAP101 015 мкм L 02 мм UMAP 103 030 мкм L 2 мм UMAP 107 070 мкм L 5 мм Тип 2 QVPAK + CCD + Щуп UMAP Тип Hyper UMAP 302 Type 2 Ultra UMAP 404 Type 2 364-713SY 364-717SY Модель UVS2-H302P1L-D UVS2-U404P1N-D Диапазон (оси X- Y-) 185 х 200 мм 285 х 400 мм Диапазон (ось Z) -UMAP 101 103 :175 мм -UMAP 107 110:180 мм -UMAP 130 :185 мм -UMAP 101 103 :175 мм -UMAP 107 110 :180 мм -UMAP 130 :185 мм Погрешность Ei(x у) (08+021 100) мкм Ekz) (1.5+0.217100) мкм Е1(ху (025+01L 100) мкм Ещ) (15+0217100) мкм Повторяемость (о) -UMAP 101 103 107: 01 мкм -UMAP 110 130: 015 мкм -UMAP 101 103 107: 008 мкм -UMAP 110 130: 012 мкм UMAP110 0100 мкм L 10 мм Подробности см. в документации на UMAP Vision system Mitutoyo Hyper UMAP 302 Type 2 UMAP 130 оЗОО мкм L 16 мм ВИМ серии UMAP
