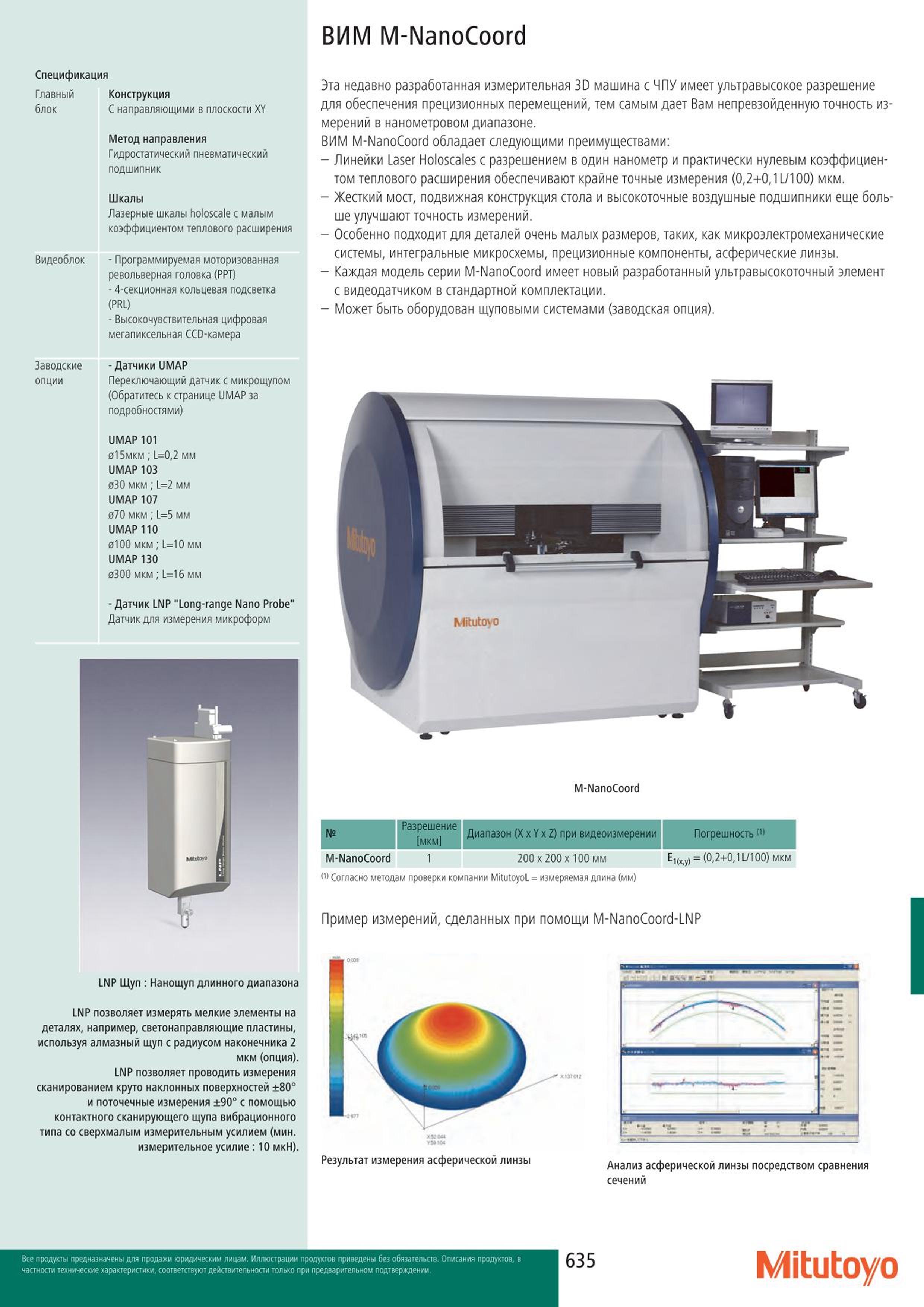

Спецификация Mitutoyo ВИМ M-NanoCoord Главный Конструкция блок С направляющими в плоскости XY Метод направления Гидростатический пневматический подшипник Шкалы Лазерные шкалы holoscale с малым коэффициентом теплового расширения Видеоблок Программируемая моторизованная револьверная головка (РРТ) 4-секционная кольцевая подсветка (PRL) Высокочувствительная цифровая мегапиксельная CCD-камера Заводские Датчики UMAP опции Переключающий датчик с микрощупом (Обратитесь к странице UMAP за подробностями) UMAP 101 015мкм; L02 мм UMAP 103 030 мкм ; L2 мм UMAP 107 070 мкм ; L5 мм UMAP 110 0100 мкм ; 110 мм UMAP 130 0300 мкм; 116 мм Датчик LNP "Long-range Nano Probe" Датчик для измерения микроформ LNP Щуп Нанощуп длинного диапазона LNP позволяет измерять мелкие элементы на деталях например светонаправляющие пластины используя алмазный щуп с радиусом наконечника 2 мкм (опция). LNP позволяет проводить измерения сканированием круто наклонных поверхностей 80 и поточечные измерения 90 с помощью контактного сканирующего щупа вибрационного типа со сверхмалым измерительным усилием (мин. измерительное усилие 10 мкН). Эта недавно разработанная измерительная 3D машина с ЧПУ имеет ультравысокое разрешение для обеспечения прецизионных перемещений тем самым дает Вам непревзойденную точность измерений в нанометровом диапазоне. ВИМ M-NanoCoord обладает следующими преимуществами: Линейки Laser Holoscales с разрешением в один нанометр и практически нулевым коэффициентом теплового расширения обеспечивают крайне точные измерения (02+01L 100) мкм. Жесткий мост подвижная конструкция стола и высокоточные воздушные подшипники еще больше улучшают точность измерений. Особенно подходит для деталей очень малых размеров таких как микроэлектромеханические системы интегральные микросхемы прецизионные компоненты асферические линзы. Каждая модель серии M-NanoCoord имеет новый разработанный ультравысокоточный элемент с видеодатчиком в стандартной комплектации. Может быть оборудован щуповыми системами (заводская опция). M-NanoCoord Разрешение мкм Диапазон (X х Y х Z) при видеоизмерении Погрешность 0) M-NanoCoord 1 200 х 200 х 100 мм Е1(ху) (02+0117100) мкм (1 Согласно методам проверки компании MitutoyoL измеряемая длина (мм) Пример измерений сделанных при помощи M-NanoCoord-LNP м Результат измерения асферической линзы Днализ асферической линзы посредством сравнения сечений Описания продуктов в чааности технические характеристики соответствуют действительности только при предварительном подтверждении Mitutoyo
