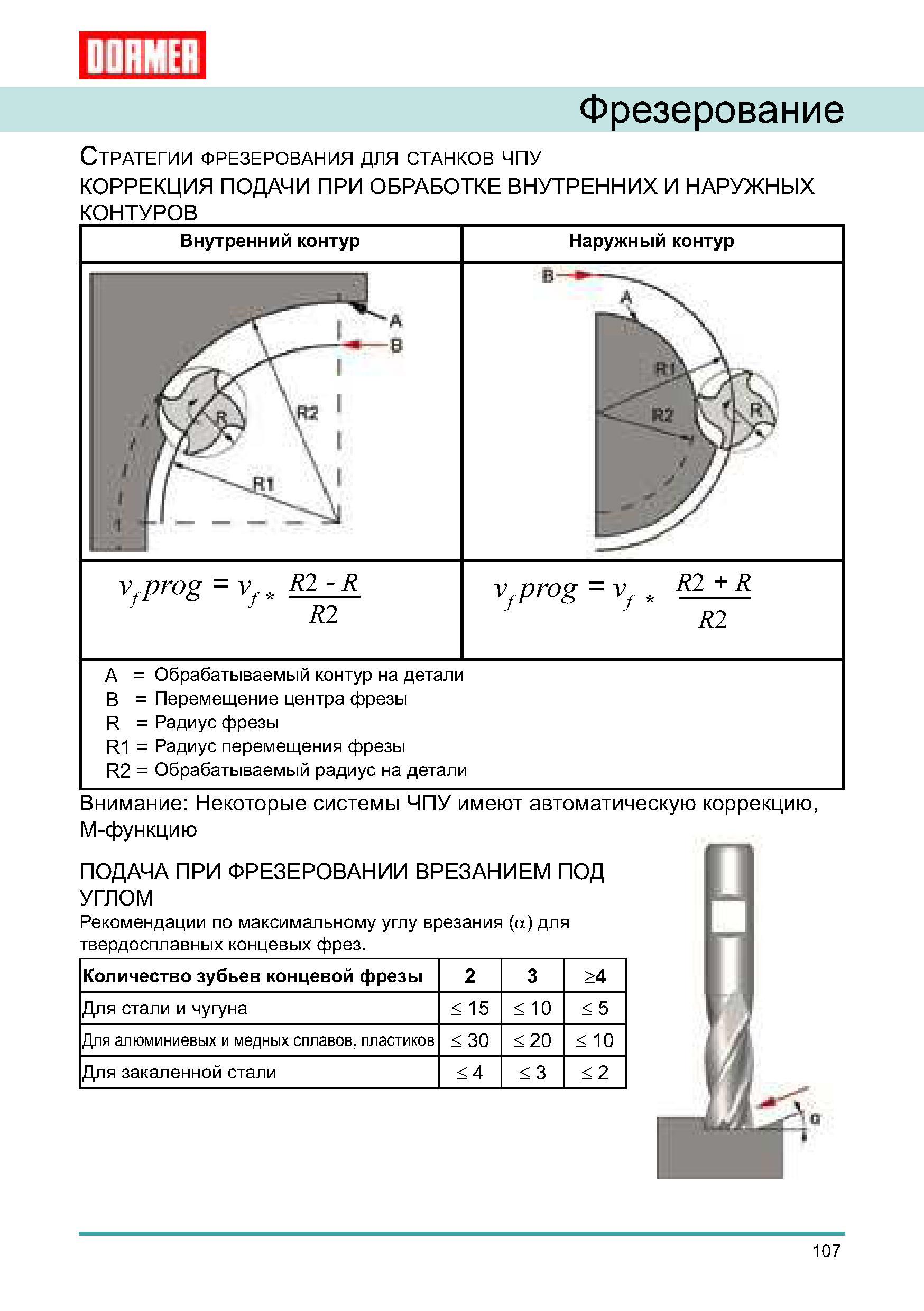

Стратегии фрезерования на металлорежущих станках с ЧПУ Коррекция подачи при фрезерной обработке внутренних и наружных контуров Фрезеровка врезанием под углом _ Фрезерование Стратегии фрезерования для станков чпу КОРРЕКЦИЯ ПОДАЧИ ПРИ ОБРАБОТКЕ ВНУТРЕННИХ И НАРУЖНЫХ КОНТУРОВ Внутренний контур Наружный контур / В V1 \ 1 V LH.I v f prog = vf R2 - R R2 v prog = v R2 + R R 2 A = Обрабатываемый контур на детали B = Перемещение центра фрезы R = Радиус фрезы R 1 = Радиус перемещения фрезы R2 = Обрабатываемый радиус на детали Внимание: Некоторые системы ЧПУ имеют автоматическую коррекцию, М-функцию ПОДАЧА ПРИ ФРЕЗЕРОВАНИИ ВРЕЗАНИЕМ ПОД УГЛОМ Рекомендации по максимальному углу врезания (а) для твердосплавных концевых фрез. Количество зубьев концевой фрезы 2 3 >4 Для стали и чугуна < 15 < 10 < 5 Для алюминиевых и медных сплавов, пластиков < 30 < 20 < 10 Для закаленной стали < 4 < 3 < 2 Подача при
