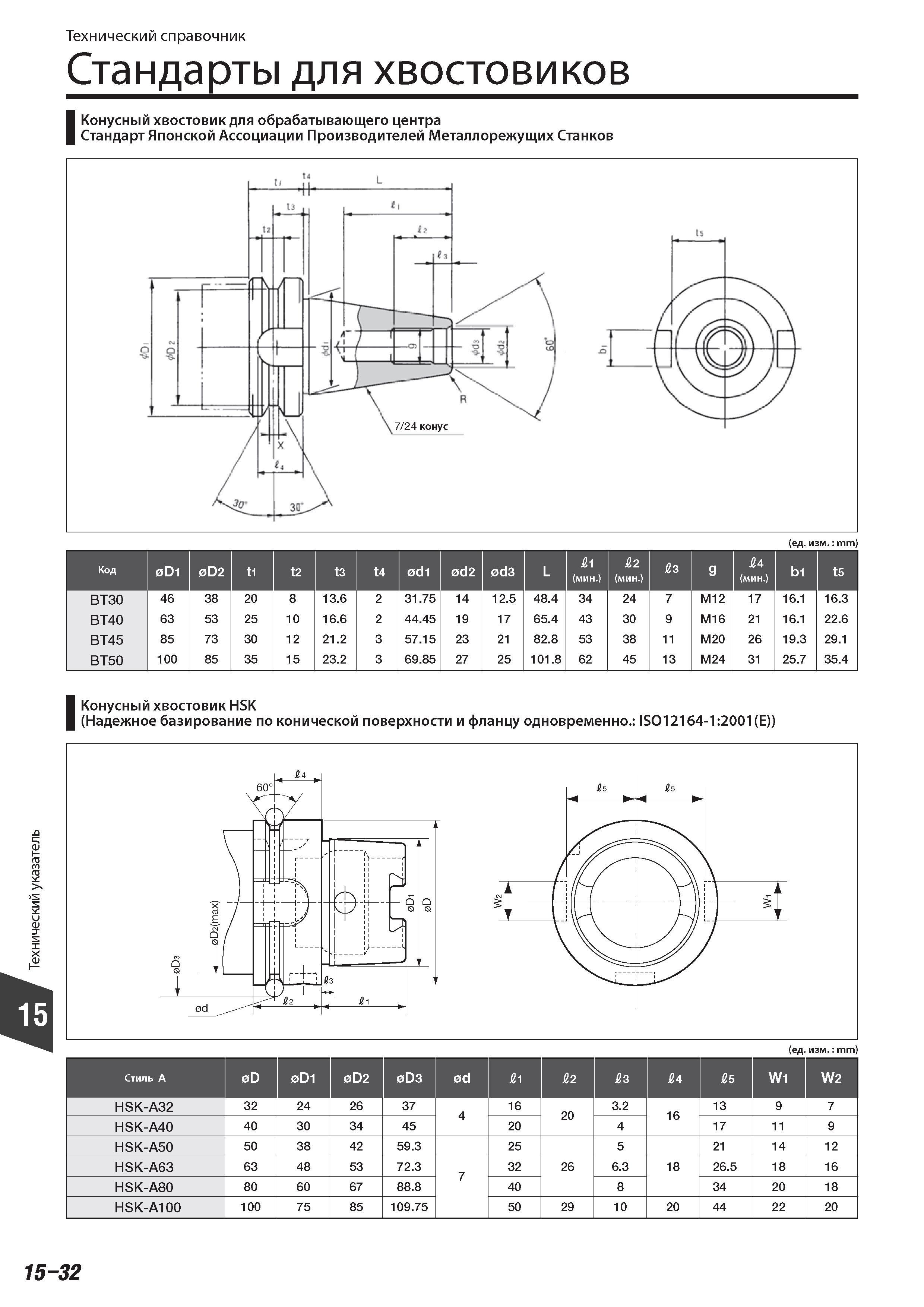

Стандарты для хвостовиков Конусный хвостовик HSK Надежное базирование по конической поверхности и фланцу одновременно ISO12164-1:2001(E) Конусный хвостовик для обрабатывающего центра Стандарт Японской Ассоциации Производителей Металлорежущих Станков (ед. изм. mm ) Код t1 t2 t3 t4 odi L R3 g R4 (мин.) bl t5 BT30 46 38 20 8 1 3.6 2 31.75 14 12.5 48.4 34 24 7 M12 17 16.1 16.3 BT40 63 53 25 10 1 6.6 2 44.45 19 17 65.4 43 30 9 M16 21 16.1 22.6 BT45 85 73 30 12 21.2 3 57.15 23 21 82.8 53 38 11 M20 26 19.3 29.1 BT50 100 85 35 15 23.2 3 69.85 27 25 101.8 62 45 13 M24 31 25.7 35.4 Конусный хвостовик HSK (Надежное базирование по конической поверхности и фланцу одновременно. ISO12164-1:2001(E)) m 2 и 0) 2 .8 (ед. изм. mm ) Стиль A 0D 0D1 0D2 0D3 d Ri R2 R3 R4 R5 Wi W2 HSK-A32 32 24 26 37 4 16 20 3.2 16 13 9 7 HSK-A40 40 30 34 45 20 4 17 11 9 HSK-A50 50 38 42 59.3 7 25 26 5 18 21 14 12 HSK-A63 63 48 53 72.3 32 6.3 26.5 18 16 HSK-A80 80 60 67 88.8 40 8 34 20 18 HSK-A100 100 75 85 109.75 50 29 10 20 44 22 20 15-32 Технический справочник
