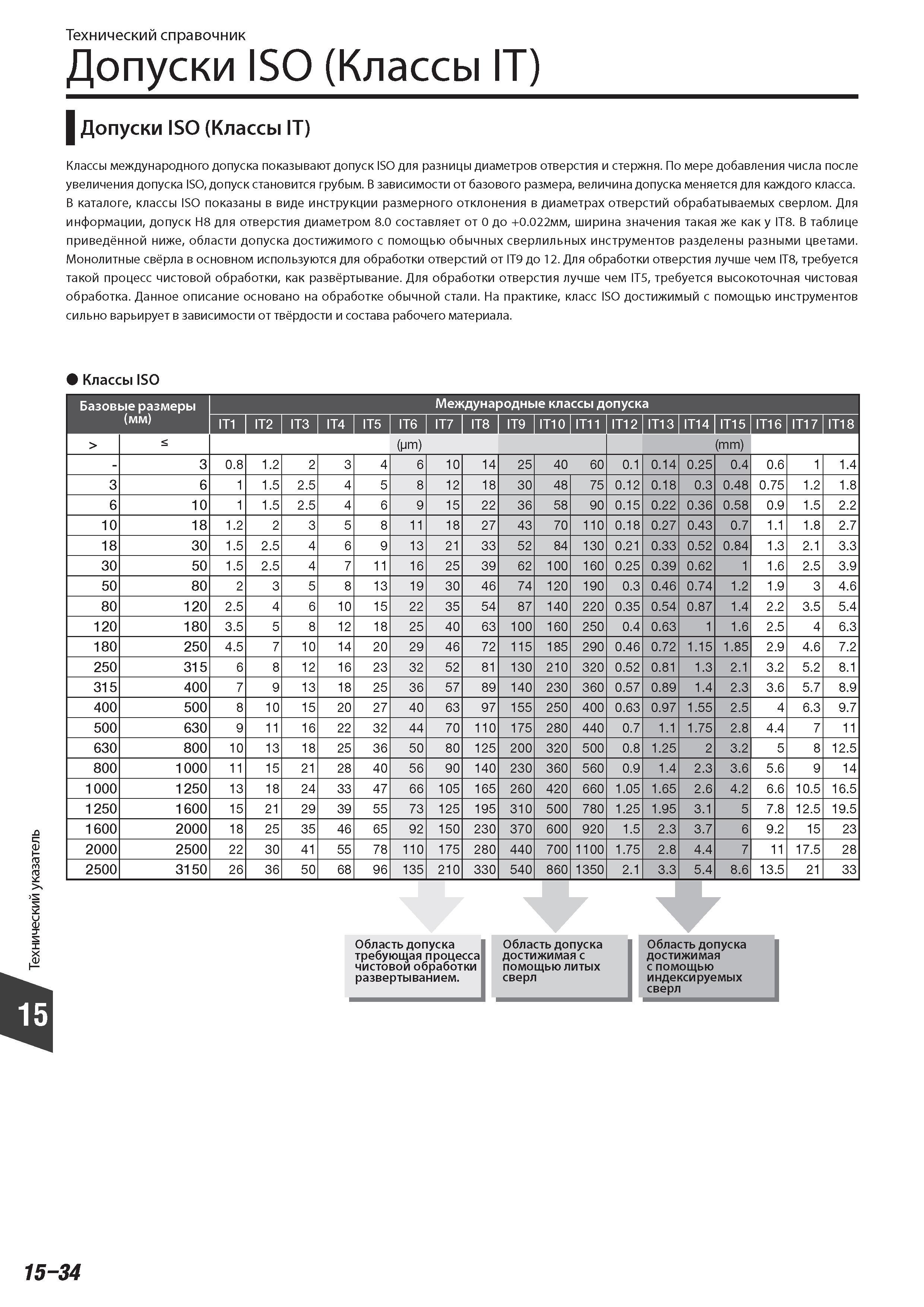

Классы международного допуска показывают допуск ISO для разницы диаметров отверстия и стержня. По мере добавления числа после увеличения допуска ISO допуск становится грубым. В зависимости от базового размера величина допуска меняется для каждого класса. В каталоге классы ISO показаны в виде инструкции размерного отклонения в диаметрах отверстий обрабатываемых сверлом. Для информации допуск Н8 для отверстия диаметром 8.0 составляет от 0 до +0.022мм ширина значения такая же как у IT8. В таблице приведённой ниже области допуска достижимого с помощью обычных сверлильных инструментов разделены разными цветами. Монолитные свёрла в основном используются для обработки отверстий от IT9 до 12. Для обработки отверстия лучше чем IT8 требуется такой процесс чистовой обработки как развёртывание. Для обработки отверстия лучше чем IT5 требуется высокоточная чистовая обработка. Данное описание основано на обработке обычной стали. На практике класс ISO достижимый с помощью инструментов сильно варьирует в зависимости от твёрдости и состава рабочего материала. О Классы ISO .а m S 01 Базовые размеры Международные классы допуска (мм) IT1 IT2 IT3 IT4 IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12 IT13 IT14 IT15 IT16 IT17 IT18 (Mm) (mm) - 3 0.8 1.2 2 3 4 6 10 14 25 40 60 0.1 0.14 0.25 0.4 0.6 1 1.4 3 6 1 1.5 2.5 4 5 8 12 18 30 48 75 0.12 0.18 0.3 0.48 0.75 1.2 1.8 6 10 1 1.5 2.5 4 6 9 15 22 36 58 90 0.15 0.22 0.36 0.58 0.9 1.5 2.2 10 18 1.2 2 3 5 8 11 18 27 43 70 110 0.18 0.27 0.43 0.7 1.1 1.8 2.7 18 30 1.5 2.5 4 6 9 13 21 33 52 84 130 0.21 0.33 0.52 0.84 1.3 2.1 3.3 30 50 1.5 2.5 4 7 11 16 25 39 62 100 160 0.25 0.39 0.62 1 1.6 2.5 3.9 50 80 2 3 5 8 13 19 30 46 74 120 190 0.3 0.46 0.74 1.2 1.9 3 4.6 80 120 2.5 4 6 10 15 22 35 54 87 140 220 0.35 0.54 0.87 1.4 2.2 3.5 5.4 120 180 3.5 5 8 12 18 25 40 63 100 160 250 0.4 0.63 1 1.6 2.5 4 6.3 180 250 4.5 7 10 14 20 29 46 72 115 185 290 0.46 0.72 1.15 1.85 2.9 4.6 7.2 250 315 6 8 12 16 23 32 52 81 130 210 320 0.52 0.81 1.3 2.1 3.2 5.2 8.1 315 400 7 9 13 18 25 36 57 89 140 230 360 0.57 0.89 1.4 2.3 3.6 5.7 8.9 400 500 8 10 15 20 27 40 63 97 155 250 400 0.63 0.97 1.55 2.5 4 6.3 9.7 500 630 9 11 16 22 32 44 70 110 175 280 440 0.7 1.1 1.75 2.8 4.4 7 11 630 800 10 13 18 25 36 50 80 125 200 320 500 0.8 1.25 2 3.2 5 8 12.5 800 1000 11 15 21 28 40 56 90 140 230 360 560 0.9 1.4 2.3 3.6 5.6 9 14 1000 1250 13 18 24 33 47 66 105 165 260 420 660 1.05 1.65 2.6 4.2 6.6 10.5 16.5 1250 1600 15 21 29 39 55 73 125 195 310 500 780 1.25 1.95 3.1 5 7.8 12.5 19.5 1600 2000 18 25 35 46 65 92 150 230 370 600 920 1.5 2.3 3.7 6 9.2 15 23 2000 2500 22 30 41 55 78 110 175 280 440 700 1100 1.75 2.8 4.4 7 11 17.5 28 2500 3150 26 36 50 68 96 135 210 330 540 860 1350 2.1 3.3 5.4 8.6 13.5 21 33 Область допуска требующая процесса чистовой обработки развертыванием. Область допуска достижимая с помощью литых сверл Область допуска достижимая с помощью индексируемых сверл 15-34 Технический справочник Допуски ISO (Классы IT) Допуски ISO (Классы IT)
