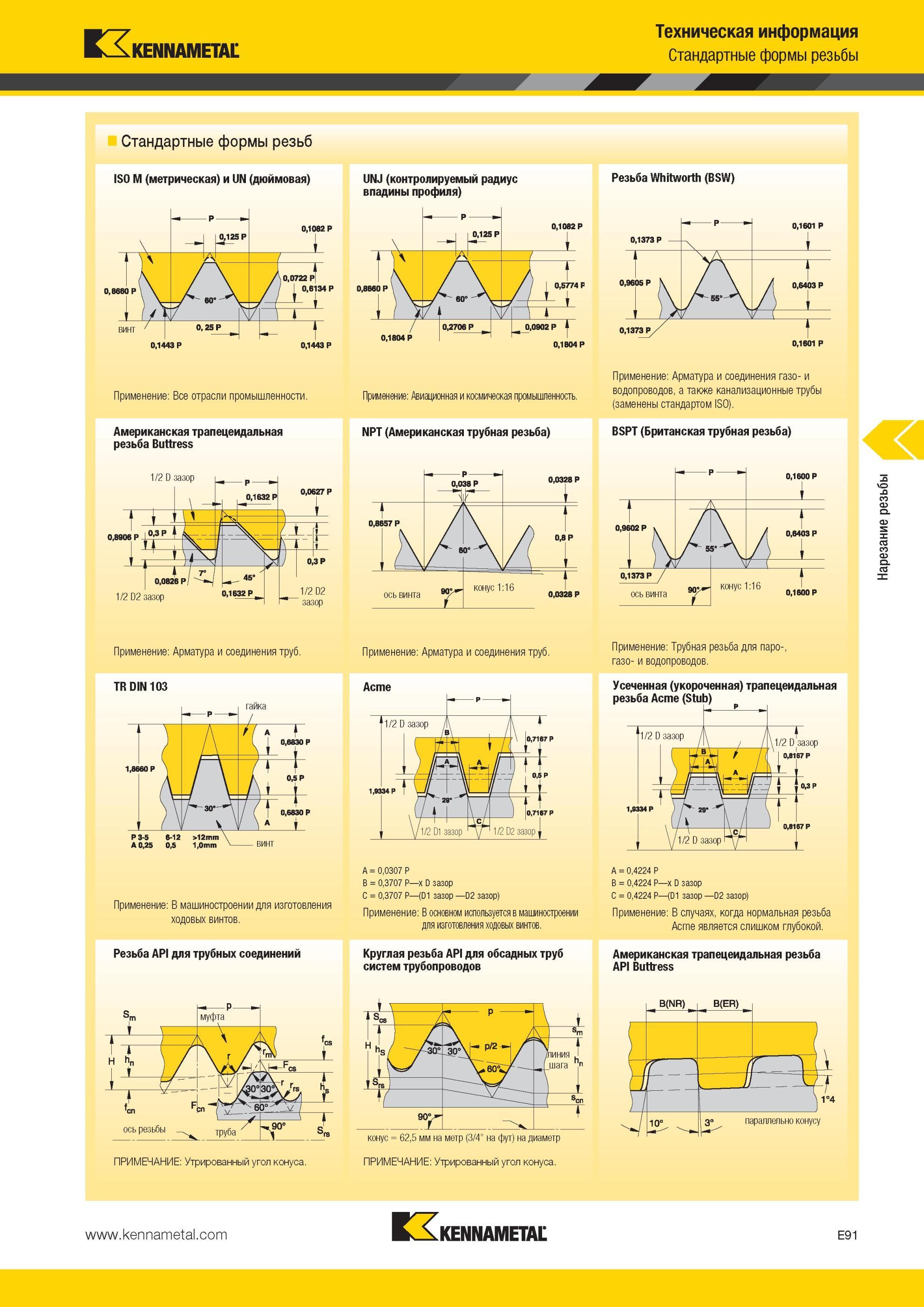

Стандартные формы резьб ISO M (метрическая) и UN (дюймовая) UNJ (контролируемый радиус впадины профиля) Применение Все отрасли промышленности. Американская трапецеидальная резьба Buttress Применение Авиационная и космическая промышленность. NPT (Американская трубная резьба) Применение Арматура и соединения труб. TR DIN 103 Применение В машиностроении для изготовления ходовых винтов. Резьба API для трубных соединений Применение Арматура и соединения труб. Acme A = 0,0307 P B = 0,3707 Px D зазор C = 0,3707 P(D1 зазор D2 зазор) Применение В основном используется в машиностроении для изготовления ходовых винтов. Круглая резьба API для обсадных труб систем трубопроводов ПРИМЕЧАНИЕ Утрированный угол конуса. Резьба Whitworth (BSW) Применение Арматура и соединения газо- и водопроводов, а также канализационные трубы (заменены стандартом ISO). BSPT (Британская трубная резьба) Применение Трубная резьба для паро-, газо- и водопроводов. Усеченная (укороченная) трапецеидальная резьба Acme (Stub) р A = 0,4224 P B = 0,4224 Px D зазор C = 0,4224 P(D1 зазор D2 зазор) Применение В случаях, когда нормальная резьба Acme является слишком глубокой. Американская трапецеидальная резьба API Buttress E91 Нарезание резьбы конус = 62,5 мм на метр (3/4" на фут) на диаметр параллельно конусу ПРИМЕЧАНИЕ Утрированный угол конуса. Техническая информация Стандартные формы резьбы
