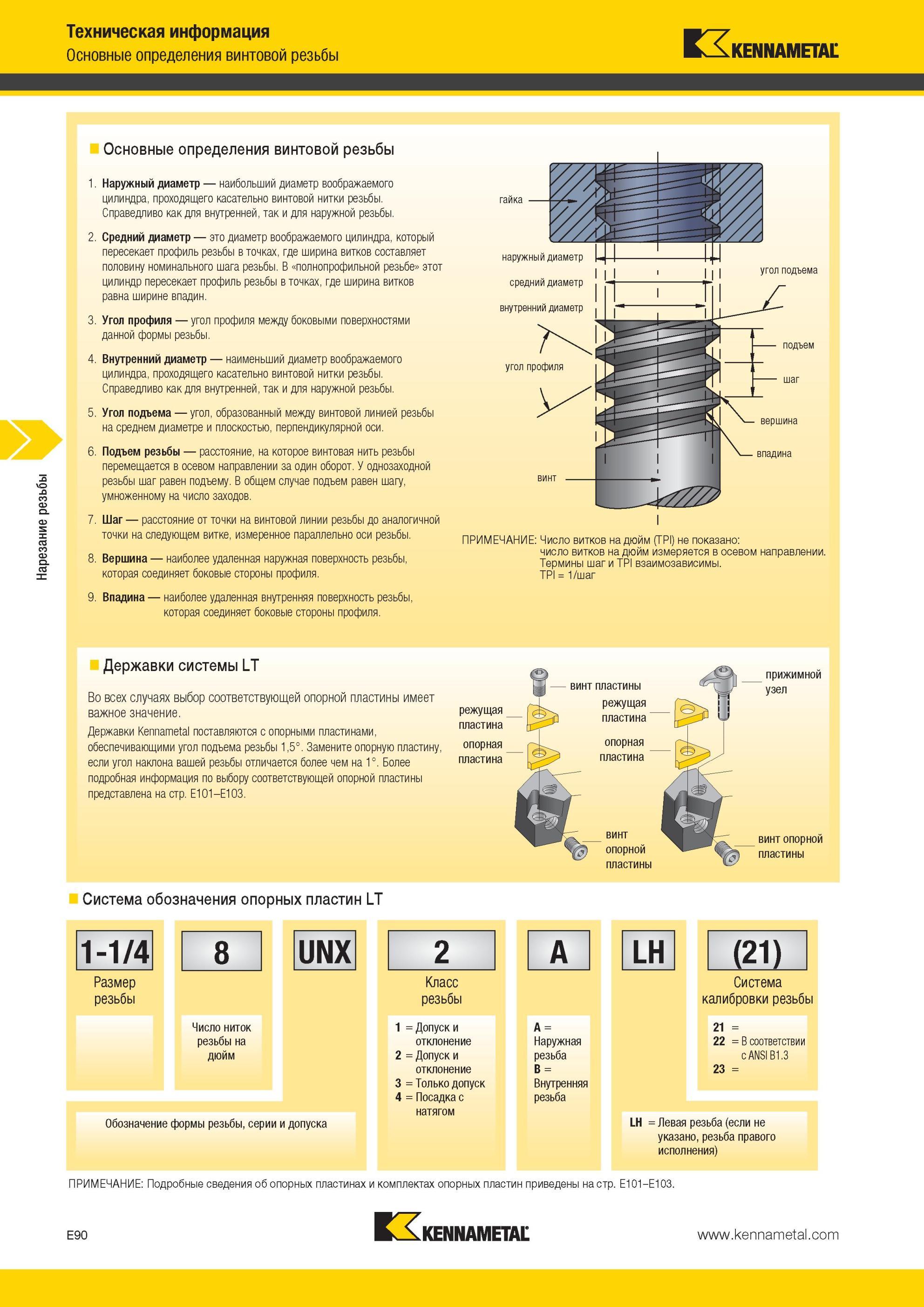

Основные определения винтовой резьбы Наружный диаметр наибольший диаметр воображаемого цилиндра, проходящего касательно винтовой нитки резьбы Справедл

Основные определения винтовой резьбы Наружный диаметр наибольший диаметр воображаемого цилиндра, проходящего касательно винтовой нитки резьбы Справедливо как для внутренней, так и для наружной резьбы Средний диаметр это диаметр воображаемого цилиндра, который пересекает профиль резьбы в точках, где ширина витков составляет половину номинального шага резьбы. В полнопрофильной резьбе этот цилиндр пересекает профиль резьбы в точках, где ширина витков равна ширине впадин. 3. Угол профиля угол профиля между боковыми поверхностями данной формы резьбы. 4. Внутренний диаметр наименьший диаметр воображаемого цилиндра, проходящего касательно винтовой нитки резьбы. Справедливо как для внутренней, так и для наружной резьбы. 5. Угол подъема угол, образованный между винтовой линией резьбы на среднем диаметре и плоскостью, перпендикулярной оси. 6. Подъем резьбы расстояние, на которое винтовая нить резьбы перемещается в осевом направлении за один оборот. У однозаходной резьбы шаг равен подъему. В общем случае подъем равен шагу, умноженному на число заходов. 7. Шаг расстояние от точки на винтовой линии резьбы до аналогичной точки на следующем витке, измеренное параллельно оси резьбы. 8. Вершина наиболее удаленная наружная поверхность резьбы, которая соединяет боковые стороны профиля. 9. Впадина наиболее удаленная внутренняя поверхность резьбы, которая соединяет боковые стороны профиля. ПРИМЕЧАНИЕ Число витков на дюйм (TPI) не показано число витков на дюйм измеряется в осевом направлении. Термины шаг и TPI взаимозависимы. TPI = 1/шаг Державки системы LT Во всех случаях выбор соответствующей опорной пластины имеет важное значение. Державки поставляются с опорными пластинами, обеспечивающими угол подъема резьбы 1,5°. Замените опорную пластину, если угол наклона вашей резьбы отличается более чем на 1°. Более подробная информация по выбору соответствующей опорной пластины представлена на стр. E101-E103. режущая пластина опорная пластина Система обозначения опорных пластин LT 1-1/4 1 8 UNX Размер резьбы Число ниток резьбы на дюйм Обозначение формы резьбы, серии и допуска 2 Класс резьбы 1 = Допуск и отклонение 2 = Допуск и отклонение 3 = Только допуск 4 = Посадка с натягом A A = Наружная резьба B = Внутренняя резьба LH Система калибровки резьбы 21 = 22 = В соответствии с ANSI B1.3 23 = LH = Левая резьба (если не указано, резьба правого исполнения) (21) ПРИМЕЧАНИЕ Подробные сведения об опорных пластинах и комплектах опорных пластин приведены на стр. E101-E103. E90 гайка - - УМ наружный диаметр средний диаметр внутренний диаметр X угол профиля I винт угол подъема подъем шаг - вершина впадина винт пластины режущая пластина опорная пластина прижимной узел винт опорной пластины винт опорной пластины Нарезание резьбы Техническая информация Основные определения винтовой резьбы
