Стальной угольник Mitutoyo 90 градусов согласно с DIN 875 Выпускается в трех вариантах Основные технические характеристики Таблицы Спецификация Погрешность 347 Каталог MITUTOYO 2013 Измерительный инструмент и оборудование Стр.345

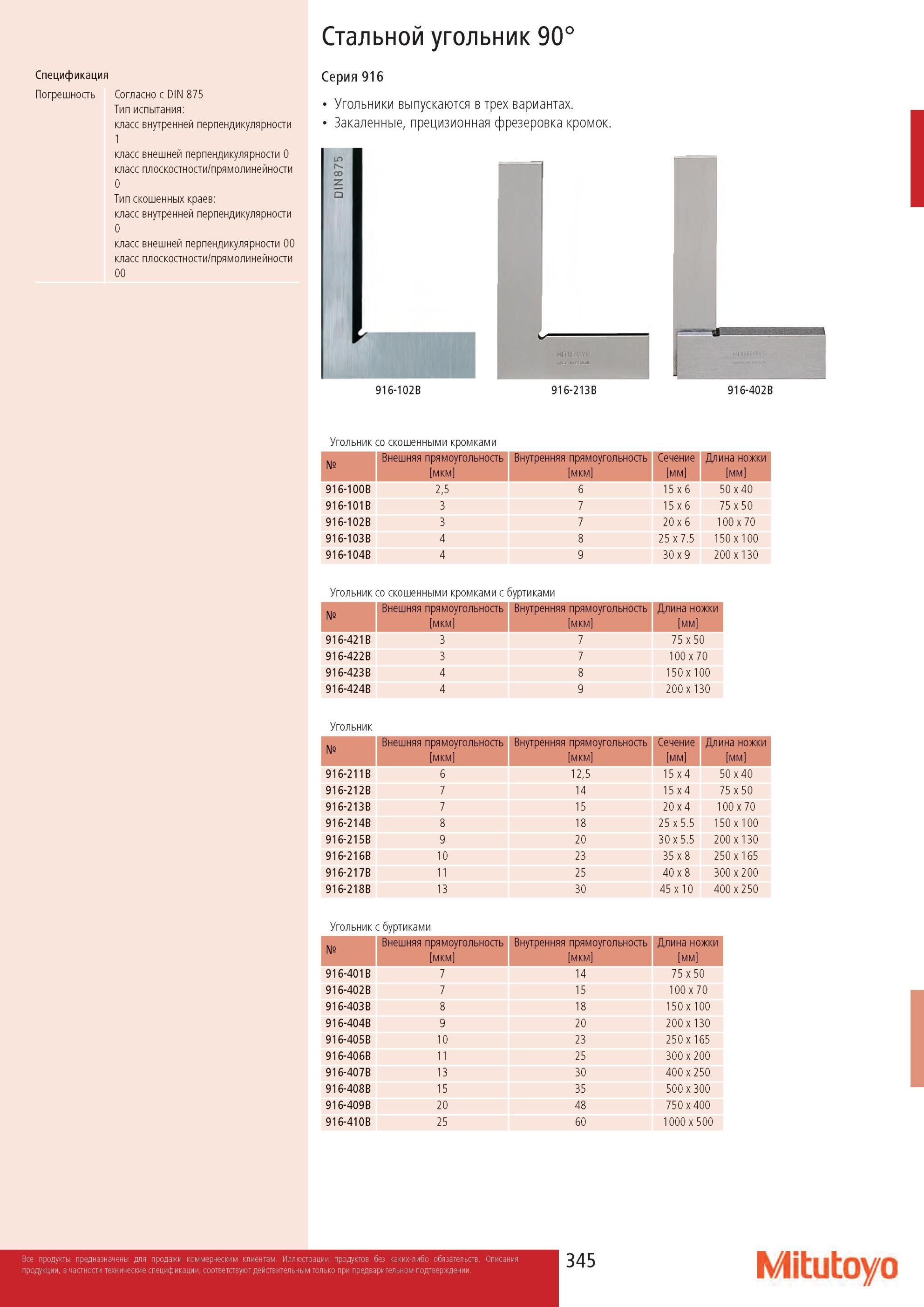

Стальной угольник Mitutoyo 90 градусов согласно с DIN 875 Выпускается в трех вариантах Основные технические характеристики Таблицы Спецификация Погрешность Стальной угольник Mitutoyo 90 градусов согласно с DIN 875 Выпускается в трех вариантах Основные технические характеристики Таблицы Спецификация Погрешность Стальной угольник 90‘ Согласно с DIN 875 Тип испытания класс внутренней перпендикулярности 1 класс внешней перпендикулярности 0 класс плоскостности/прямолинейности 0 Тип скошенных краев класс внутренней перпендикулярности 0 класс внешней перпендикулярности 00 класс плоскостности/прямолинейности 00 Серия 916 Угольники выпускаются в трех вариантах. Закаленные, прецизионная фрезеровка кромок. 916-102B 916-402B Угольник со скошенными кромками № Внешняя прямоугольность [мкм] Внутренняя прямоугольность [мкм] Сечение [мм] Длина ножки [мм] 916-100B 2,5 6 15 x 6 50 x 40 916-101B 3 7 15 x 6 75 x 50 916-102B 3 7 20 x 6 100 x 70 916-103B 4 8 25 x 7.5 150x 100 916-104B 4 9 30 x 9 200 x 1 30 Угольник со скошенными кромками с буртиками № Внешняя прямоугольность [мкм] Внутренняя прямоугольность [мкм] Длина ножки [мм] 916-421B 3 7 75 x 50 916-422B 3 7 100 x 70 916-423B 4 8 150x 100 916-424B 4 9 200 x 130 Угольник № Внешняя прямоугольность [мкм] Внутренняя прямоугольность [мкм] Сечение [мм] Длина ножки [мм] 916-211B 6 12,5 15 x 4 50 x 40 916-212B 7 14 15 x 4 75 x 50 916-213B 7 15 20 x 4 100 x 70 916-214B 8 18 25 x 5.5 150x 100 916-215B 9 20 30 x 5.5 200 x 1 30 916-216B 10 23 35 x 8 250 x 1 65 916-217B 11 25 40 x 8 300x200 916-218B 13 30 45 x 10 400x250 Угольник с буртиками № Внешняя прямоугольность [мкм] Внутренняя прямоугольность [мкм] Длина ножки [мм] 916-401B 7 14 75 x 50 916-402B 7 15 100 x 70 916-403B 8 18 150x 100 916-404B 9 20 200 x 130 916-405B 10 23 250 x 165 916-406B 11 25 300x200 916-407B 13 30 400x250 916-408B 15 35 500x300 916-409B 20 48 750x400 916-410B 25 60 1000x500 Mitutoyo
