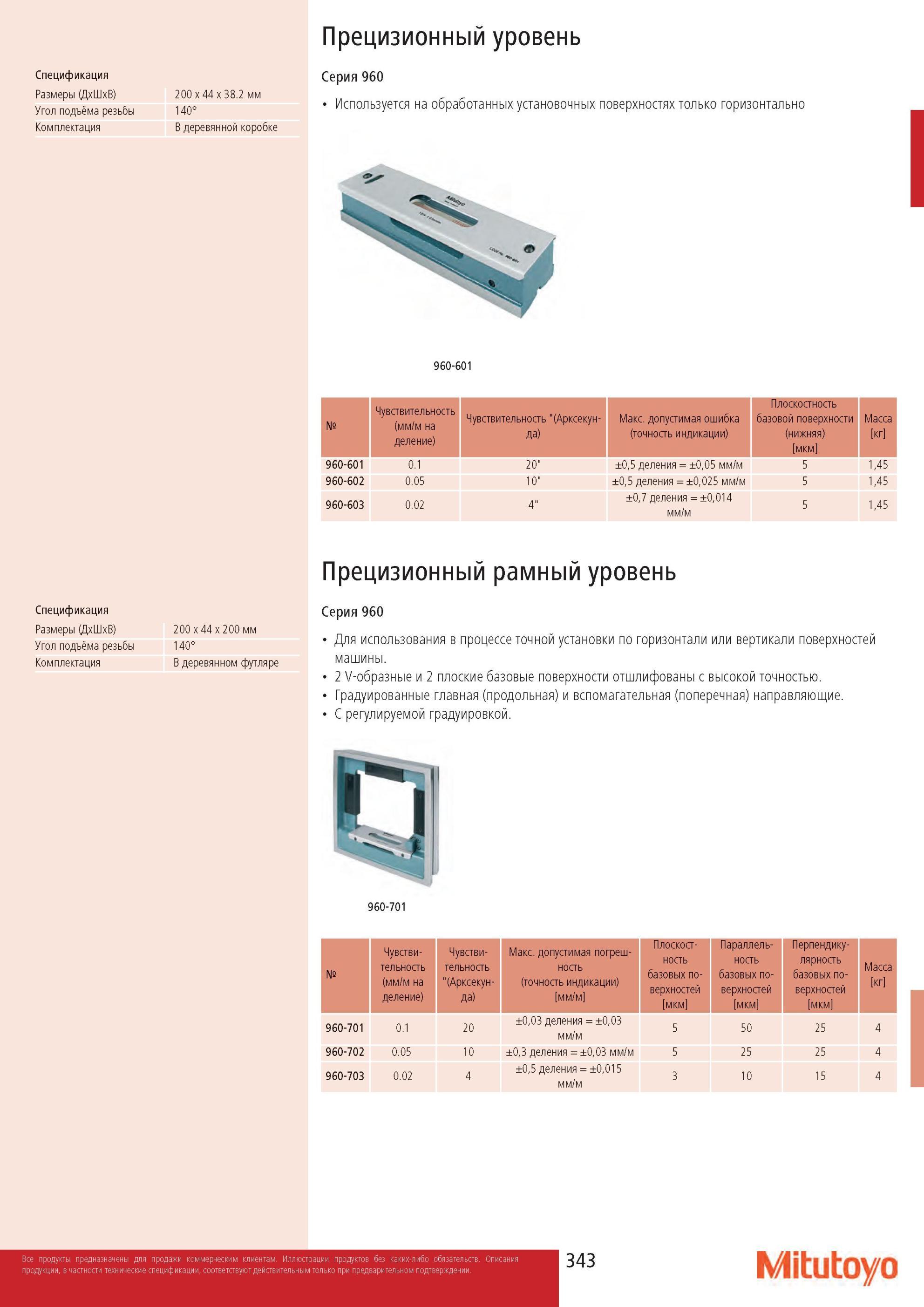

Прецизионные рамные уровни Mitutoyo для использования в процессе точной установки по горизонтали или вертикали поверхностей Серия инструмента 960 Прецизионный уровень Спецификация Размеры (ф кВ) Угол подъёма резьбы Комплектация Спецификация Размеры (ф кВ) Угол подъёма резьбы Комплектация Серия 960 200 x 44 x 38.2 мм 140° В деревянной коробке Используется на обработанных установочных поверхностях только горизонтально 960-601 № Чувствительность (мм/м на деление) Чувствительность "(Арксекун-да) Макс. допустимая ошибка (точность индикации) Плоскостность базовой поверхности (нижняя) [мкм] Масса [кг] 960-601 0.1 20" ±0,5 деления = ±0,05 мм/м 5 1,45 960-602 0.05 10" ±0,5 деления = ±0,025 мм/м 5 1,45 960-603 0.02 4" ±0,7 деления = ±0,014 мм/м 5 1,45 Прецизионный рамный уровень 200 x 44 x 200 мм 140° В деревянном футляре Серия 960 Для использования в процессе точной установки по горизонтали или вертикали поверхностей машины. 2 V-образные и 2 плоские базовые поверхности отшлифованы с высокой точностью. Градуированные главная (продольная) и вспомагательная (поперечная) направляющие. С регулируемой градуировкой. 960-701 № Чувствительность (мм/м на деление) Чувстви- тельность "(Арксекун- да) Макс. допустимая погрешность (точность индикации) [мм/м] Плоскостность базовых поверхностей [мкм] Параллельность базовых поверхностей [мкм] Перпендикулярность базовых поверхностей [мкм] Масса [кг] 960-701 0.1 20 ±0,03 деления = ±0,03 мм/м 5 50 25 4 960-702 0.05 10 ±0,3 деления = ±0,03 мм/м 5 25 25 4 960-703 0.02 4 ±0,5 деления = ±0,015 мм/м 3 10 15 4 Mitutoyo Прецизионные рамные уровни Mitutoyo для использования в процессе точной установки по горизонтали или вертикали поверхностей Серия инструмента 960
