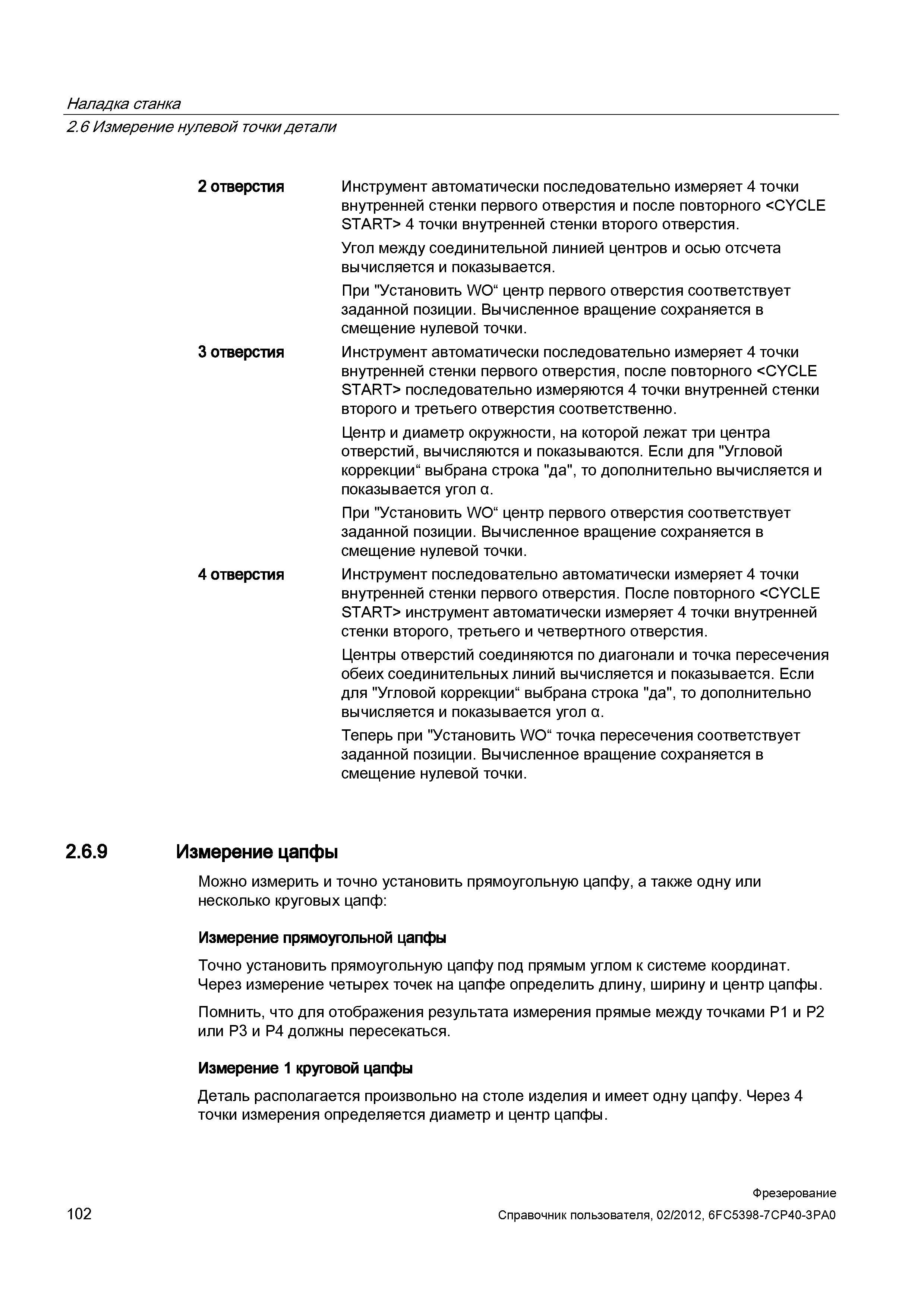

Вычисленное вращение сохраняется в смещение нулевой точки. 4 отверстия Инструмент последовательно автоматически измеряет 4 точки внутренней стенки первого отверстия. После повторного инструмент автоматически измеряет 4 точки внутренней стенки второго, третьего и четвертного отверстия. Центры отверстий соединяются по диагонали и точка пересечения обеих соединительных линий вычисляется и показывается. Если для "Угловой коррекции“ выбрана строка "да", то дополнительно вычисляется и показывается угол а. Теперь при "Установить WO“ точка пересечения соответствует заданной позиции. Вычисленное вращение сохраняется в смещение нулевой точки. 2.6.9 Измерение цапфы Можно измерить и точно установить прямоугольную цапфу, а также одну или несколько круговых цапф: Измерение прямоугольной цапфы Точно установить прямоугольную цапфу под прямым углом к системе координат. Через измерение четырех точек на цапфе определить длину, ширину и центр цапфы. Помнить, что для отображения результата измерения прямые между точками P1 и P2 или P3 и P4 должны пересекаться. Измерение 1 круговой цапфы Деталь располагается произвольно на столе изделия и имеет одну цапфу. Через 4 точки измерения определяется диаметр и центр цапфы. 102 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Наладка станка 2.6 Измерение нулевой точки детали 2 отверстия Инструмент автоматически последовательно измеряет 4 точки внутренней стенки первого отверстия и после повторного 4 точки внутренней стенки второго отверстия. Угол между соединительной линией центров и осью отсчета вычисляется и показывается. При "Установить WO“ центр первого отверстия соответствует заданной позиции. Вычисленное вращение сохраняется в смещение нулевой точки. 3 отверстия Инструмент автоматически последовательно измеряет 4 точки внутренней стенки первого отверстия, после повторного последовательно измеряются 4 точки внутренней стенки второго и третьего отверстия соответственно. Центр и диаметр окружности, на которой лежат три центра отверстий, вычисляются и показываются. Если для "Угловой коррекции“ выбрана строка "да", то дополнительно вычисляется и показывается угол а. При "Установить WO“ центр первого отверстия соответствует заданной позиции.
