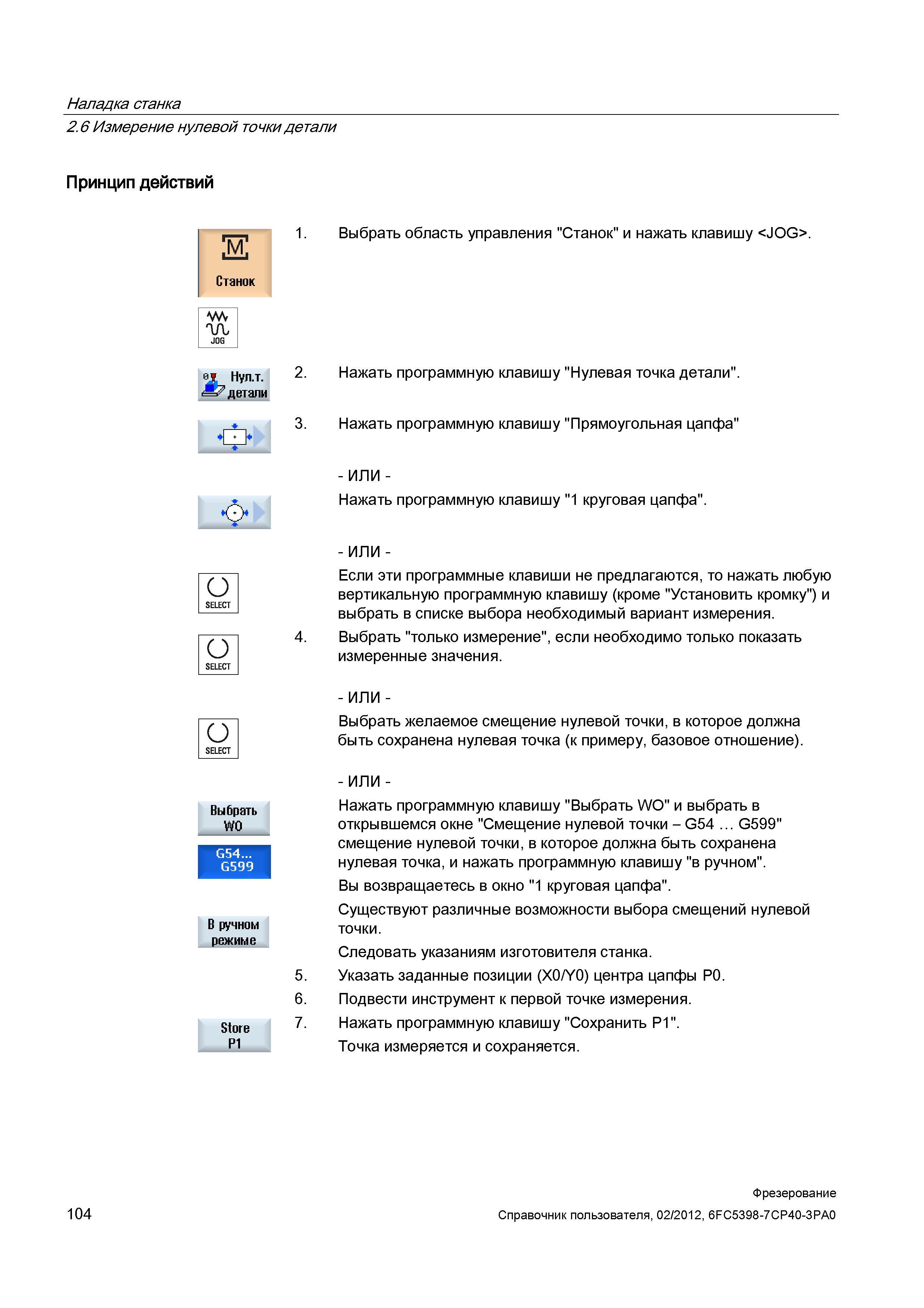

Существуют различные возможности выбора смещений нулевой точки. Следовать указаниям изготовителя станка. Указать заданные позиции (X0/Y0) центра цапфы P0. Подвести инструмент к первой точке измерения. Нажать программную клавишу "Сохранить P1". Точка измеряется и сохраняется. 104 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Наладка станка 2.6 Измерение нулевой точки детали Принцип действий Выбрать область управления "Станок" и нажать клавишу . Нажать программную клавишу "Нулевая точка детали". Нажать программную клавишу "Прямоугольная цапфа" Выбрать W0 В ручном режиме Store Р1 5. 6. 7. Нажать программную клавишу "1 круговая цапфа". Если эти программные клавиши не предлагаются, то нажать любую вертикальную программную клавишу (кроме "Установить кромку") и выбрать в списке выбора необходимый вариант измерения. Выбрать "только измерение", если необходимо только показать измеренные значения. Выбрать желаемое смещение нулевой точки, в которое должна быть сохранена нулевая точка (к примеру, базовое отношение). Нажать программную клавишу "Выбрать WO" и выбрать в открывшемся окне "Смещение нулевой точки - G54 G599" смещение нулевой точки, в которое должна быть сохранена нулевая точка, и нажать программную клавишу "в ручном". Вы возвращаетесь в окно "1 круговая цапфа".
