В окне Функции G перечисляются все группы G с их номерами групп Внутри группы G появляется только активная в настоящий момент в СЧПУ функция

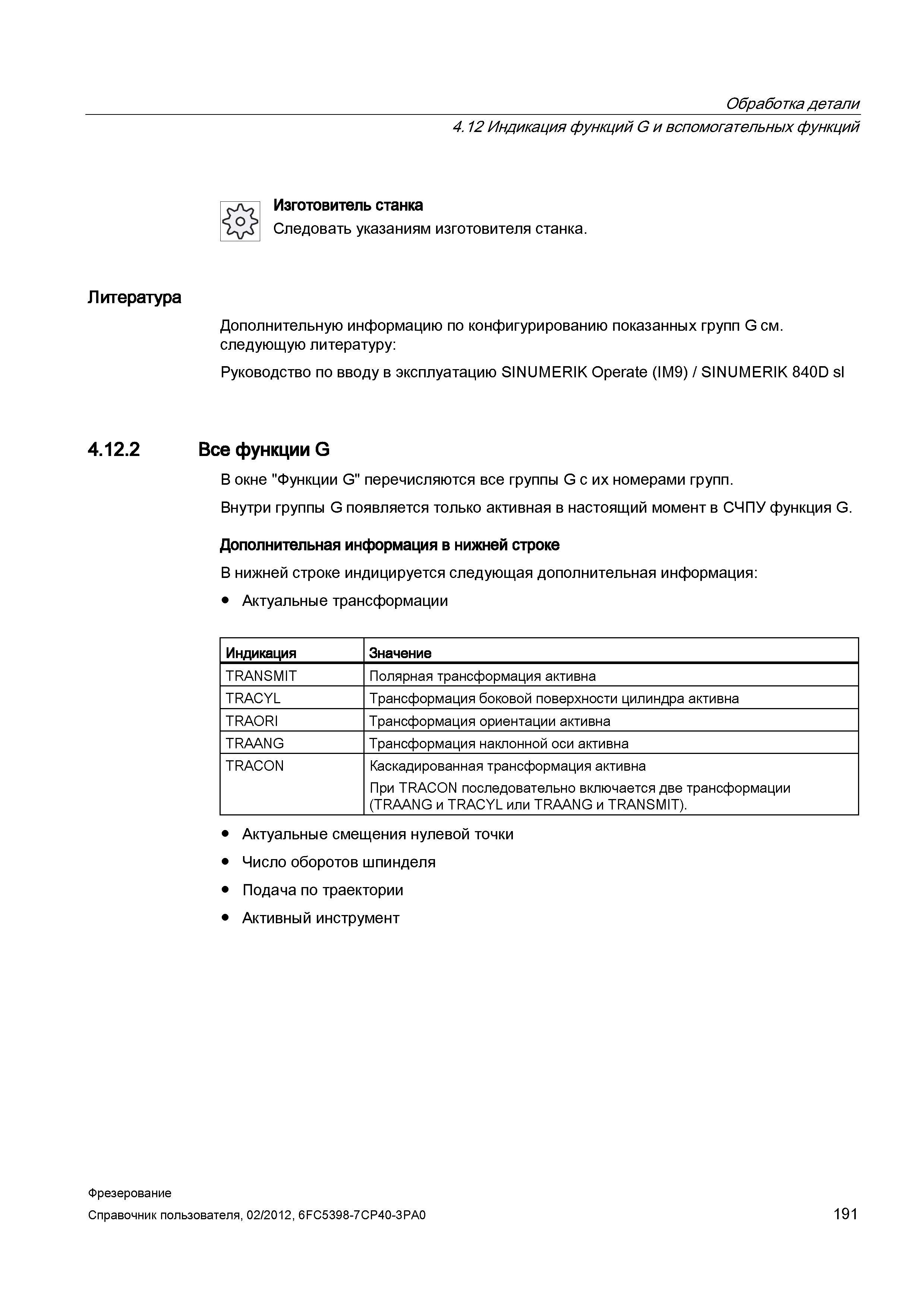

В окне "Функции G" перечисляются все группы G с их номерами групп. Внутри группы G появляется только активная в настоящий момент в СЧПУ функция G. Дополнительная информация в нижней строке В нижней строке индицируется следующая дополнительная информация: Актуальные трансформации Индикация Значение TRANSMIT Полярная трансформация активна TRACYL Трансформация боковой поверхности цилиндра активна TRAORI Трансформация ориентации активна TRAANG Трансформация наклонной оси активна TRACON Каскадированная трансформация активна При TRACON последовательно включается две трансформации (TRAANG и TRACYL или TRAANG и TRANSMIT). Актуальные смещения нулевой точки Число оборотов шпинделя Подача по траектории Активный инструмент Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 191 Обработка детали 4.12 Индикация функций G и вспомогательных функций Изготовитель станка Следовать указаниям изготовителя станка. Литература Дополнительную информацию по конфигурированию показанных групп G см. следующую литературу: Руководство по вводу в эксплуатацию SINUMERIK Operate (IM9) / SINUMERIK 840D sl 4.12.2 Все функции G
