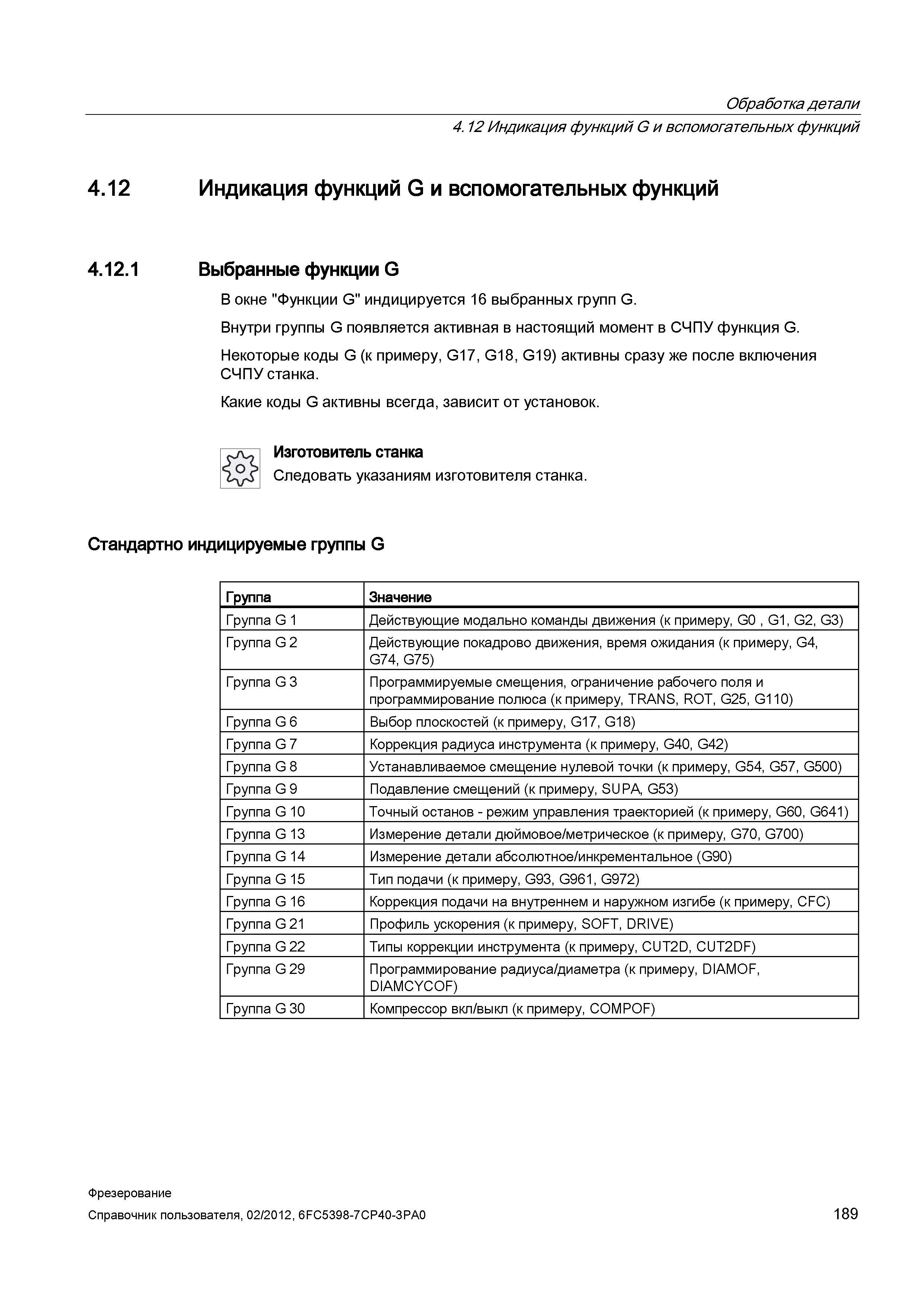

Индикация функций G и вспомогательных функций 4.12.1 Выбранные функции G В окне "Функции G" индицируется 16 выбранных групп G. Внутри группы G появляется активная в настоящий момент в СЧПУ функция G. Некоторые коды G (к примеру, G17, G18, G19) активны сразу же после включения СЧПУ станка. Какие коды G активны всегда, зависит от установок. Изготовитель станка Следовать указаниям изготовителя станка. Стандартно индицируемые группы G Группа Значение Группа G 1 Действующие модально команды движения (к примеру, G0 , G1, G2, G3) Группа G 2 Действующие покадрово движения, время ожидания (к примеру, G4, G74, G75) Группа G 3 Программируемые смещения, ограничение рабочего поля и программирование полюса (к примеру, TRANS, ROT, G25, G110) Группа G 6 Выбор плоскостей (к примеру, G17, G18) Группа G 7 Коррекция радиуса инструмента (к примеру, G40, G42) Группа G 8 Устанавливаемое смещение нулевой точки (к примеру, G54, G57, G500) Группа G 9 Подавление смещений (к примеру, SUPA, G53) Группа G 10 Точный останов - режим управления траекторией (к примеру, G60, G641) Группа G 13 Измерение детали дюймовое/метрическое (к примеру, G70, G700) Группа G 14 Измерение детали абсолютное/инкрементальное (G90) Группа G15 Тип подачи (к примеру, G93, G961, G972) Группа G 16 Коррекция подачи на внутреннем и наружном изгибе (к примеру, CFC) Группа G 21 Профиль ускорения (к примеру, SOFT, DRIVE) Группа G 22 Типы коррекции инструмента (к примеру, CUT2D, CUT2DF) Группа G 29 Программирование радиуса/диаметра (к примеру, DIAMOF, DIAMCYCOF) Группа G 30 Компрессор вкл/выкл (к примеру, COMPOF) Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 189 Обработка детали 4.12 Индикация функций G и вспомогательных функций 4.12
