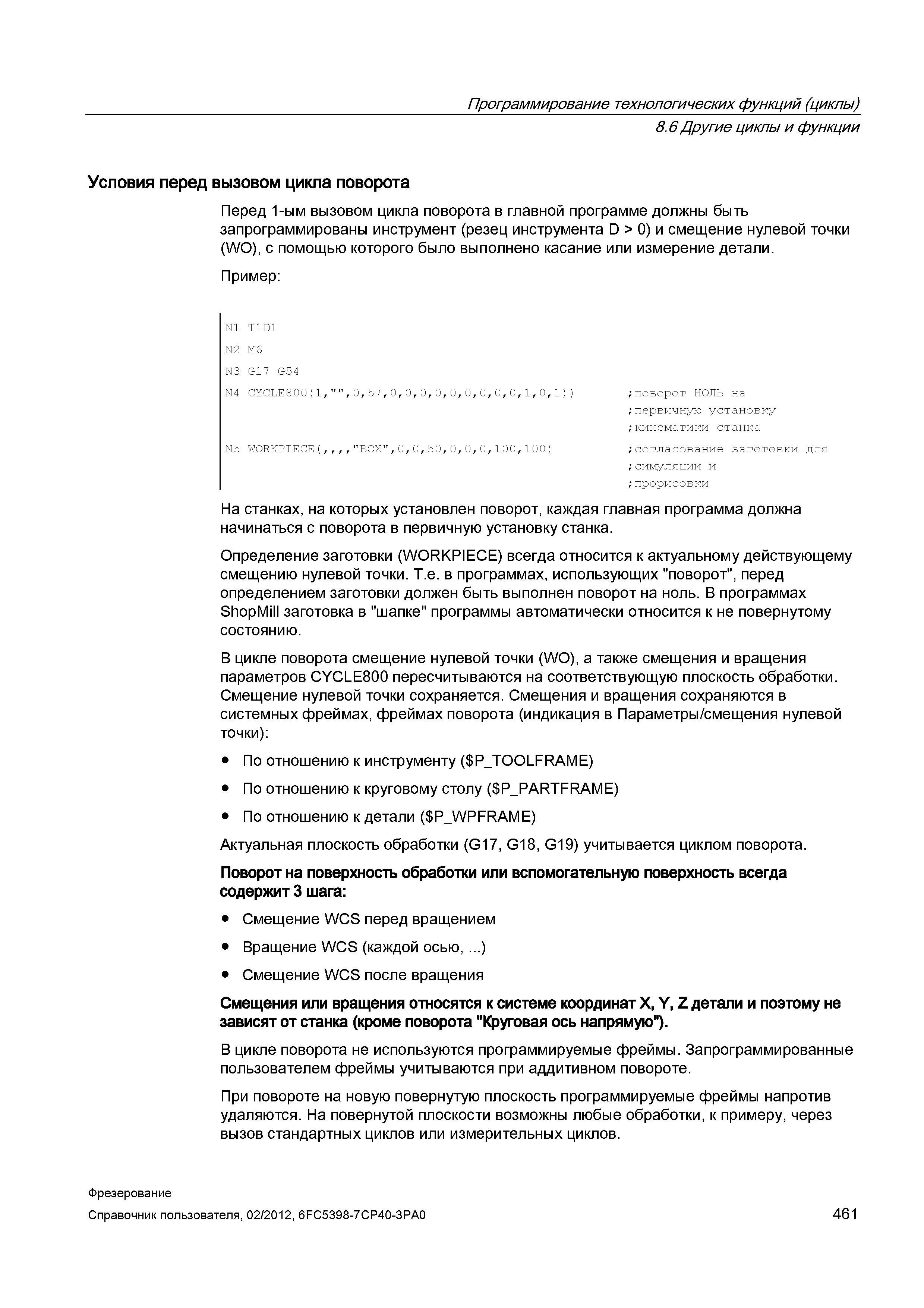

Условия перед вызовом цикла поворота _ Перед 1-ым вызовом цикла поворота в главной программе должны быть запрограммированы инструмент (резец инструмента D > 0) и смещение нулевой точки (WO), с помощью которого было выполнено касание или измерение детали. Пример: N1 T1D1 N2 M6 N3 G17 G54 N4 CYCLE800(1,M ,0,57,0,0,0,0,0,0,0,0,0,1,0,1)) ;поворот НОЛЬ на ;первичную установку ;кинематики станка N5 W0RKPIECE( B0X , 0, 0, 50, 0, 0, 0, 100, 100) ; согласование заготовки для ;симуляции и ; прорисовки На станках, на которых установлен поворот, каждая главная программа должна начинаться с поворота в первичную установку станка. Определение заготовки (WORKPIECE) всегда относится к актуальному действующему смещению нулевой точки. Т.е. в программах, использующих "поворот", перед определением заготовки должен быть выполнен поворот на ноль. В программах ShopMill заготовка в "шапке" программы автоматически относится к не повернутому состоянию. В цикле поворота смещение нулевой точки (WO), а также смещения и вращения параметров CYCLE800 пересчитываются на соответствующую плоскость обработки. Смещение нулевой точки сохраняется. Смещения и вращения сохраняются в системных фреймах, фреймах поворота (индикация в Параметры/смещения нулевой точки): По отношению к инструменту ( P_TOOLFRAME) По отношению к круговому столу ( P_PARTFRAME) По отношению к детали ( P_WPFRAME) Актуальная плоскость обработки (G17, G18, G19) учитывается циклом поворота. Поворот на поверхность обработки или вспомогательную поверхность всегда содержит 3 шага: Смещение WCS перед вращением Вращение WCS (каждой осью, ) Смещение WCS после вращения Смещения или вращения относятся к системе координат X, Y, Z детали и поэтому не зависят от станка (кроме поворота "Круговая ось напрямую"). В цикле поворота не используются программируемые фреймы. Запрограммированные пользователем фреймы учитываются при аддитивном повороте. При повороте на новую повернутую плоскость программируемые фреймы напротив удаляются. На повернутой плоскости возможны любые обработки, к примеру, через вызов стандартных циклов или измерительных циклов. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 461 Программирование технологических функций (циклы) 8.6 Другие циклы и функции
