Цикл поворота CYCLE800 служит для поворота на любую поверхность для ее обработки или измерения В этом цикле активные нулевые точки детали и

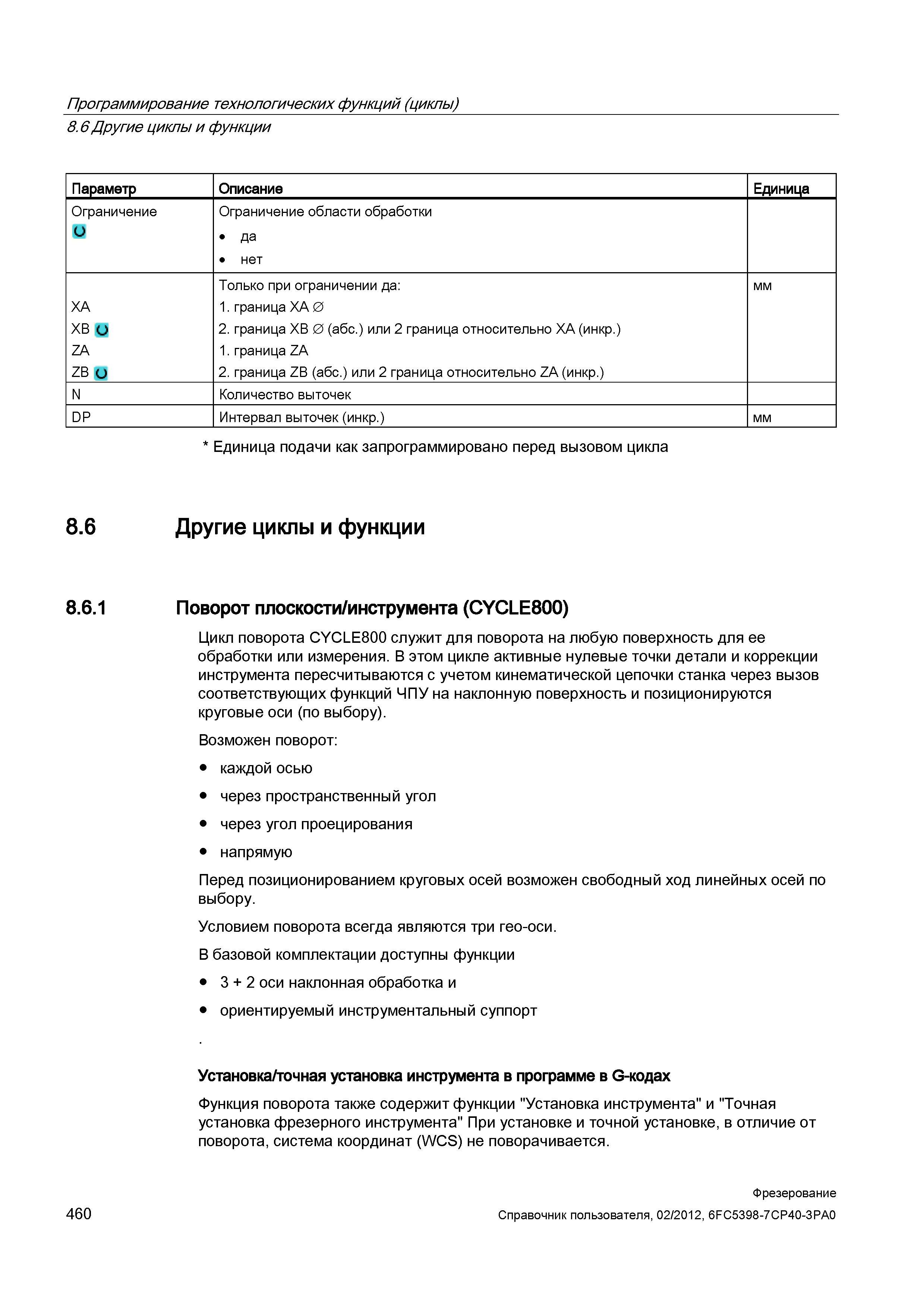

Цикл поворота CYCLE800 служит для поворота на любую поверхность для ее обработки или измерения. В этом цикле активные нулевые точки детали и коррекции инструмента пересчитываются с учетом кинематической цепочки станка через вызов соответствующих функций ЧПУ на наклонную поверхность и позиционируются круговые оси (по выбору). Возможен поворот: каждой осью через пространственный угол через угол проецирования напрямую Перед позиционированием круговых осей возможен свободный ход линейных осей по выбору. Условием поворота всегда являются три гео-оси. В базовой комплектации доступны функции 3 + 2 оси наклонная обработка и ориентируемый инструментальный суппорт Установка/точная установка инструмента в программе в G-кодах Функция поворота также содержит функции "Установка инструмента" и "Точная установка фрезерного инструмента" При установке и точной установке, в отличие от поворота, система координат (WCS) не поворачивается. 460 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.6 Другие циклы и функции Параметр Описание Единица Ограничение Ограничение области обработки и да нет Только при ограничении да: мм XA 1. граница XA 0 ХВ о 2. граница XB 0 (абс.) или 2 граница относительно XA (инкр.) ТА 1. граница ZA ТВ и 2. граница ZB (абс.) или 2 граница относительно ZA (инкр.) N Количество выточек DP Интервал выточек (инкр.) мм Единица подачи как запрограммировано перед вызовом цикла 8.6 Другие циклы и функции 8.6.1 Поворот плоскости/инструмента (CYCLE800)
