Системы числового программного управления / CNC programming and machining SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.) |
|||||
|
18 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.18 |
|||||

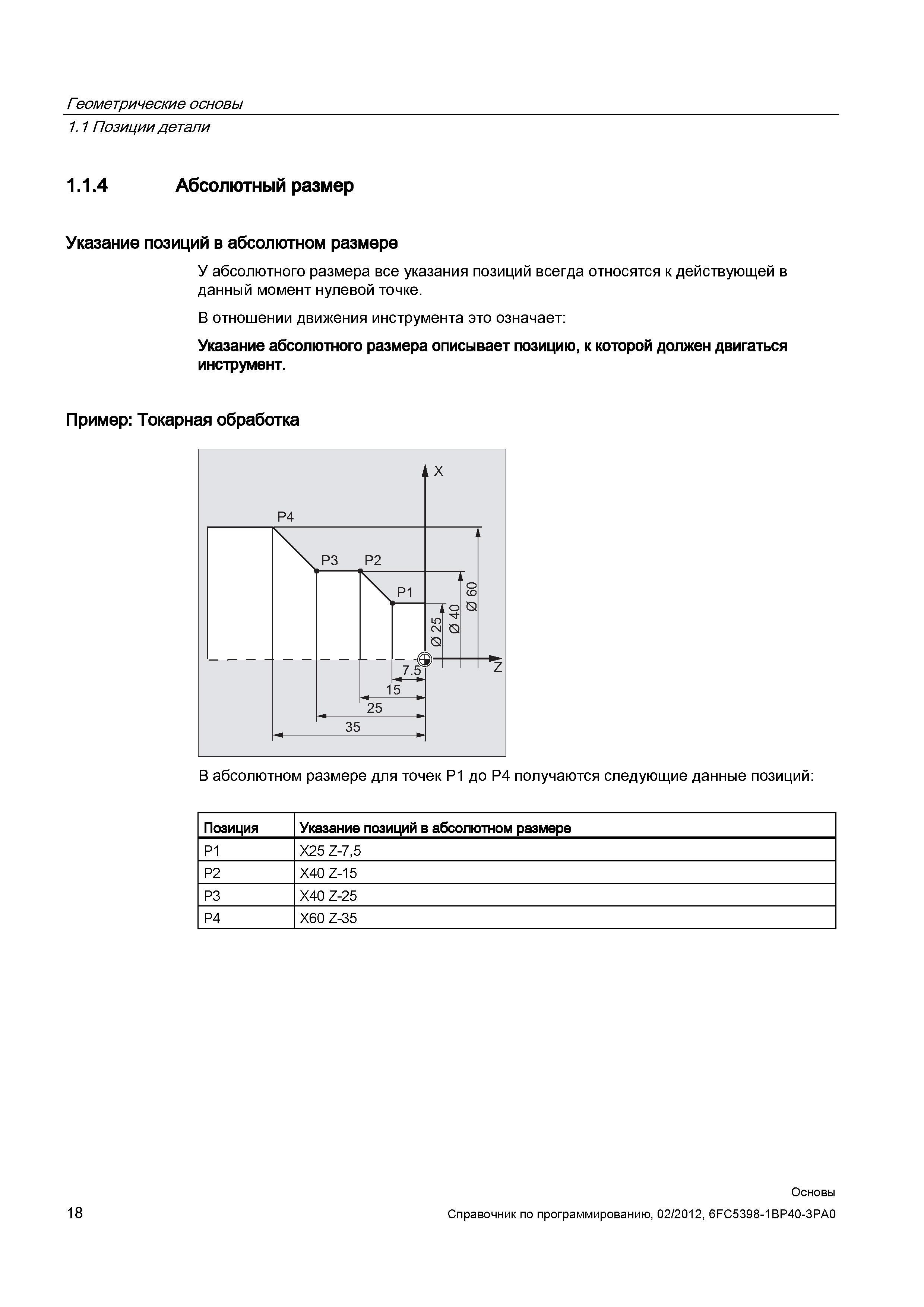

У абсолютного размера все указания позиций всегда относятся к действующей в данный момент нулевой точке В отношении движения инструмента этоУ абсолютного размера все указания позиций всегда относятся к действующей в данный момент нулевой точке. В отношении движения инструмента это означает Указание абсолютного размера описывает позицию к которой должен двигаться инструмент. Пример Токарная обработка В абсолютном размере для точек P1 до P4 получаются следующие данные позиций Позиция Указание позиций в абсолютном размере P1 X25 Z-75 P2 X40 Z-15 P3 X40 Z-25 P4 X60 Z-35 18 Основы Геометрические основы 1.1 Позиции детали 1.1.4 Абсолютный размер Указание позиций в абсолютном размере |
|||||
