Системы числового программного управления / CNC programming and machining SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.) |
|||||

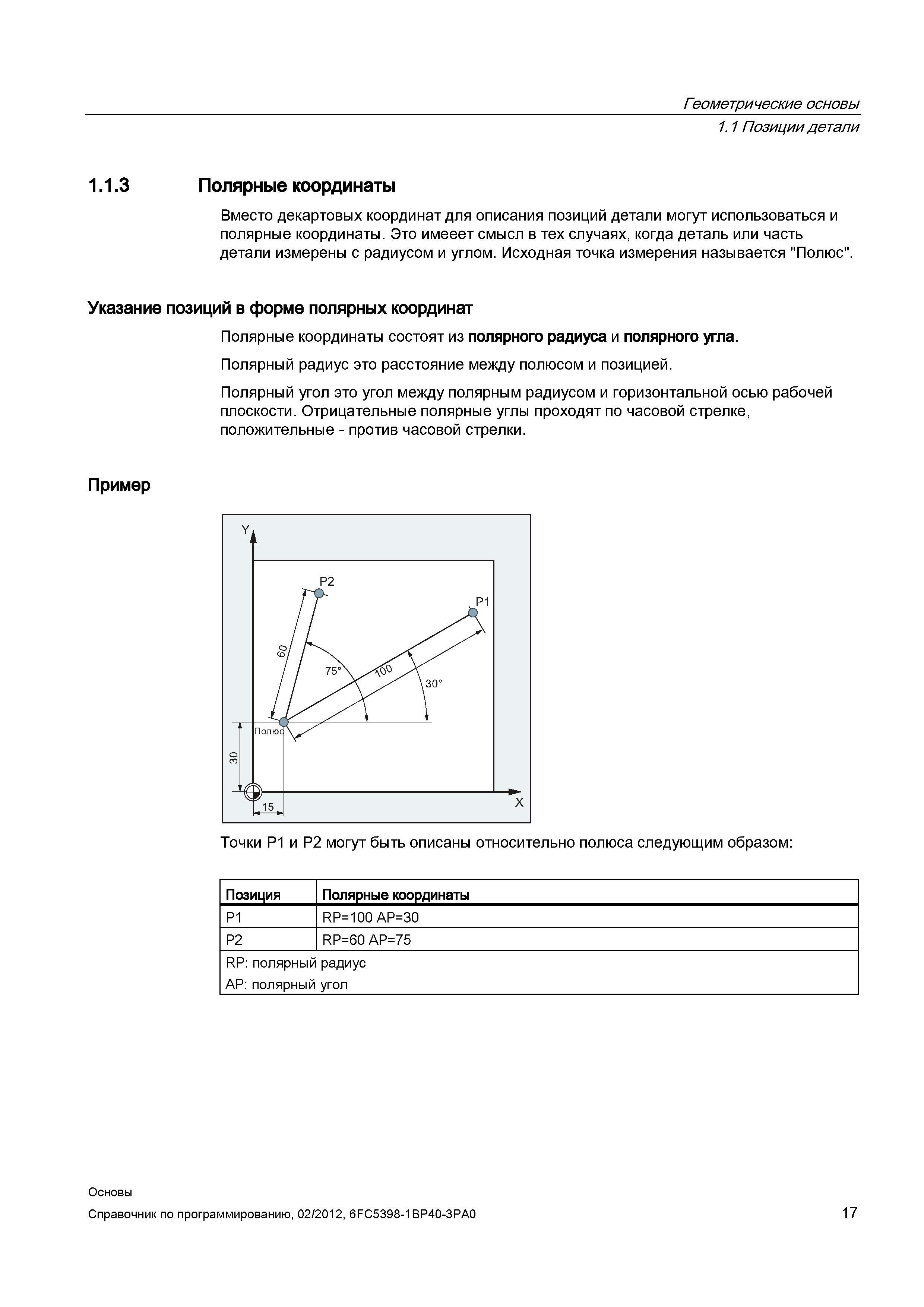

Полярные координаты состоят из полярного радиуса и полярного угла Отрицательные полярные углы проходят по часовой стрелке17 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.17 |
|||||
Полярные координаты состоят из полярного радиуса и полярного угла Отрицательные полярные углы проходят по часовой стрелке Полярные координаты состоят из полярного радиуса и полярного угла Отрицательные полярные углы проходят по часовой стрелке _ положительные - против часовой стрелки. Пример Точки P1 и P2 могут быть описаны относительно полюса следующим образом Позиция Полярные координаты P1 RP100AP30 P2 RP60AP75 RP полярный радиус AP полярный угол Основы Геометрические основы 1.1 Позиции детали 1.1.3 Полярные координаты Вместо декартовых координат для описания позиций детали могут использоваться и полярные координаты. Это имеет смысл в тех случаях когда деталь или часть детали измерены с радиусом и углом. Исходная точка измерения называется "Полюс". Указание позиций в форме полярных координат Полярный радиус это расстояние между полюсом и позицией. Полярный угол это угол между полярным радиусом и горизонтальной осью рабочей плоскости. |
|||||
