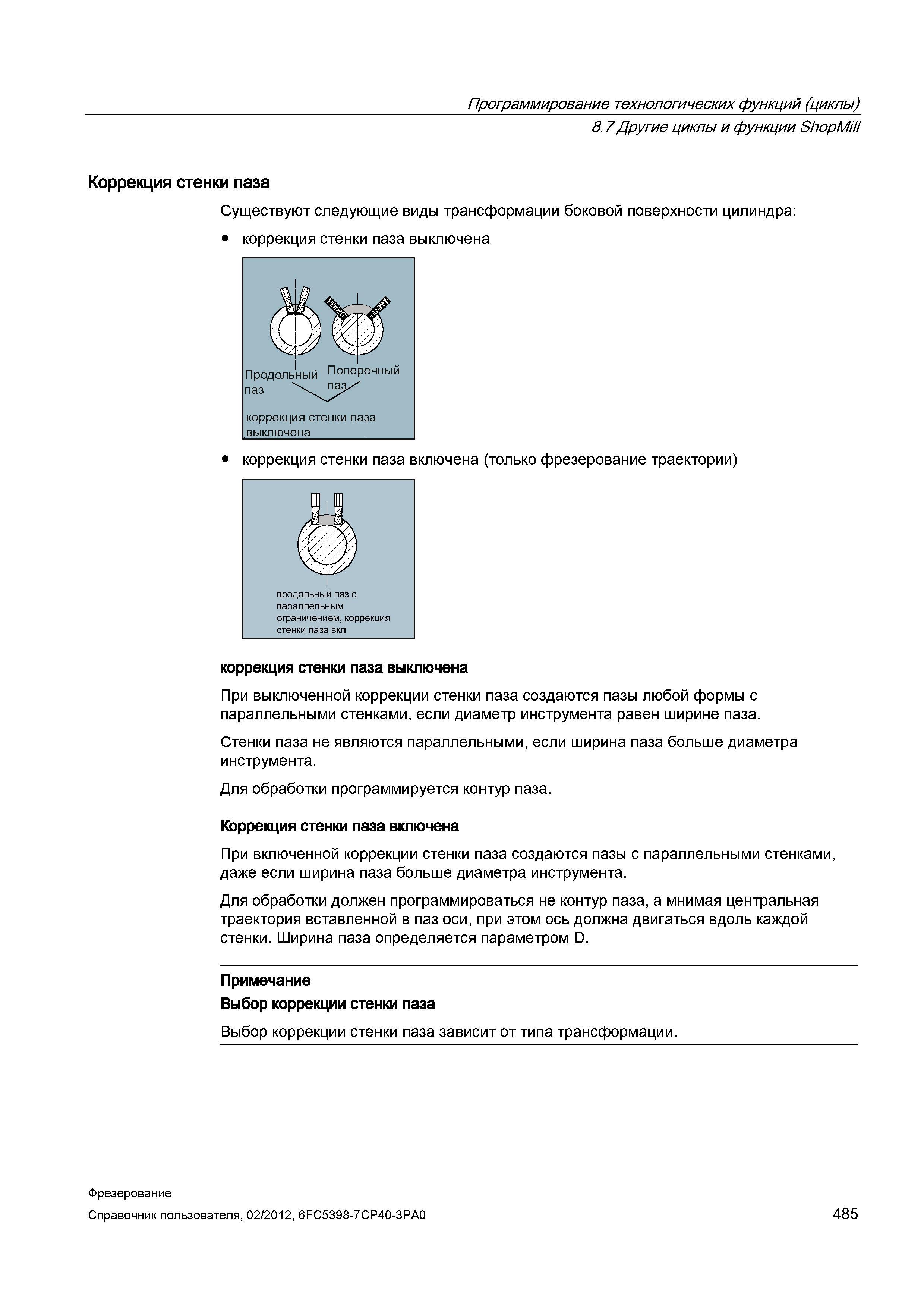

Существуют следующие виды трансформации боковой поверхности цилиндра: коррекция стенки паза выключена коррекция стенки паза выключена . коррекция стенки паза включена (только фрезерование траектории) коррекция стенки паза выключена При выключенной коррекции стенки паза создаются пазы любой формы с параллельными стенками, если диаметр инструмента равен ширине паза. Стенки паза не являются параллельными, если ширина паза больше диаметра инструмента. Для обработки программируется контур паза. Коррекция стенки паза включена При включенной коррекции стенки паза создаются пазы с параллельными стенками, даже если ширина паза больше диаметра инструмента. Для обработки должен программироваться не контур паза, а мнимая центральная траектория вставленной в паз оси, при этом ось должна двигаться вдоль каждой стенки. Ширина паза определяется параметром D. Примечание Выбор коррекции стенки паза Выбор коррекции стенки паза зависит от типа трансформации. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 485 Программирование технологических функций (циклы) 8.7 Другие циклы и функции ShopMill Коррекция стенки паза
