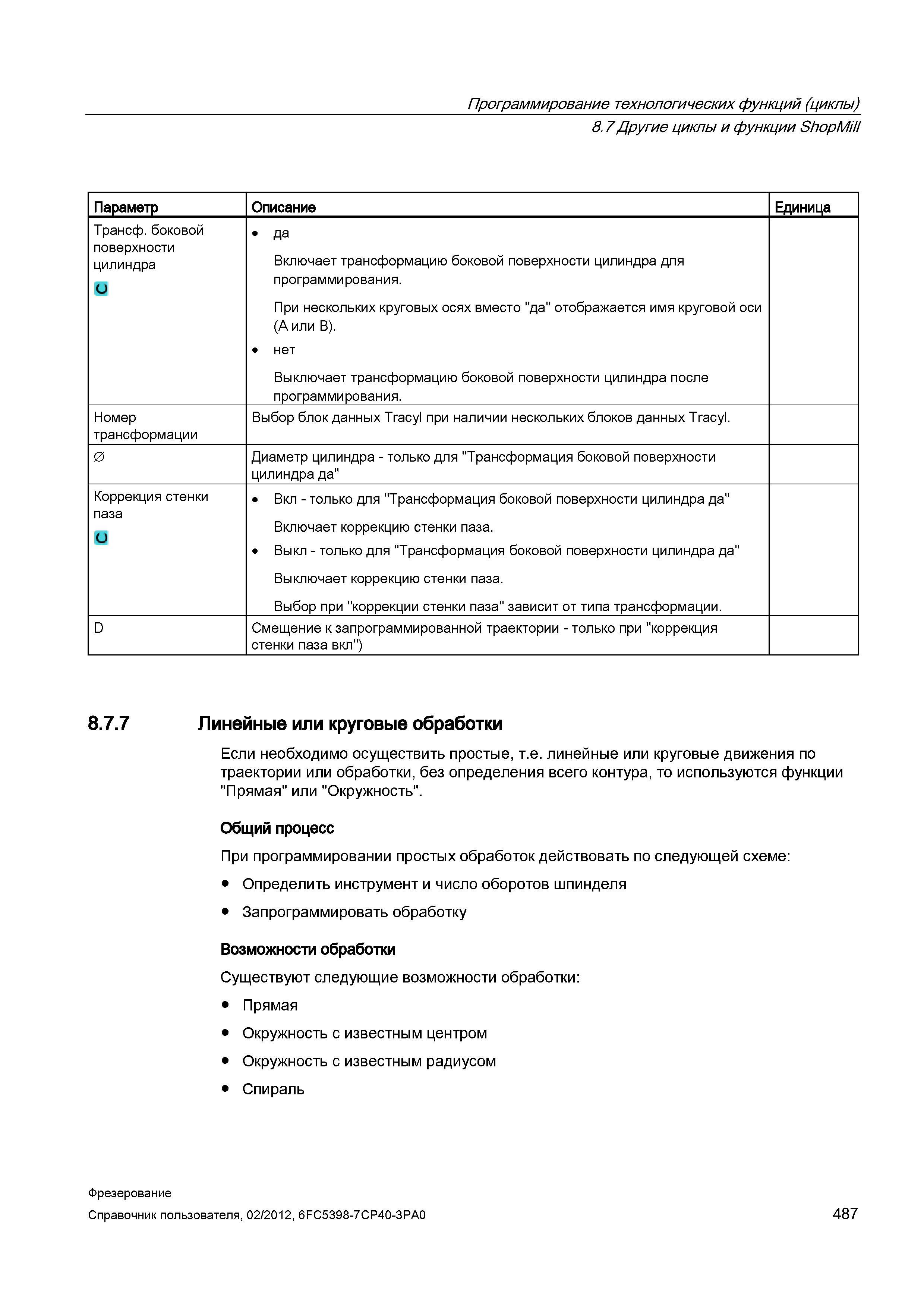

Параметр Описание Единица Трансф боковой поверхности цилиндра да Включает трансформацию боковой поверхности цилиндра для программирования Пр

Параметр Описание Единица Трансф. боковой поверхности цилиндра да Включает трансформацию боковой поверхности цилиндра для программирования. При нескольких круговых осях вместо "да" отображается имя круговой оси (A или B). нет Выключает трансформацию боковой поверхности цилиндра после программирования. Номер трансформации Выбор блок данных Tracyl при наличии нескольких блоков данных Tracyl. 0 Диаметр цилиндра - только для "Трансформация боковой поверхности цилиндра да" Коррекция стенки паза Вкл - только для "Трансформация боковой поверхности цилиндра да" Включает коррекцию стенки паза. Выкл - только для "Трансформация боковой поверхности цилиндра да" Выключает коррекцию стенки паза. Выбор при "коррекции стенки паза" зависит от типа трансформации. D Смещение к запрограммированной траектории - только при "коррекция стенки паза вкл") 8.7.7 Линейные или круговые обработки Если необходимо осуществить простые, т.е. линейные или круговые движения по траектории или обработки, без определения всего контура, то используются функции "Прямая" или "Окружность". Общий процесс При программировании простых обработок действовать по следующей схеме: Определить инструмент и число оборотов шпинделя Запрограммировать обработку Возможности обработки Существуют следующие возможности обработки: Прямая Окружность с известным центром Окружность с известным радиусом Спираль Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 487 Программирование технологических функций (циклы) 8.7 Другие циклы и функции ShopMill
