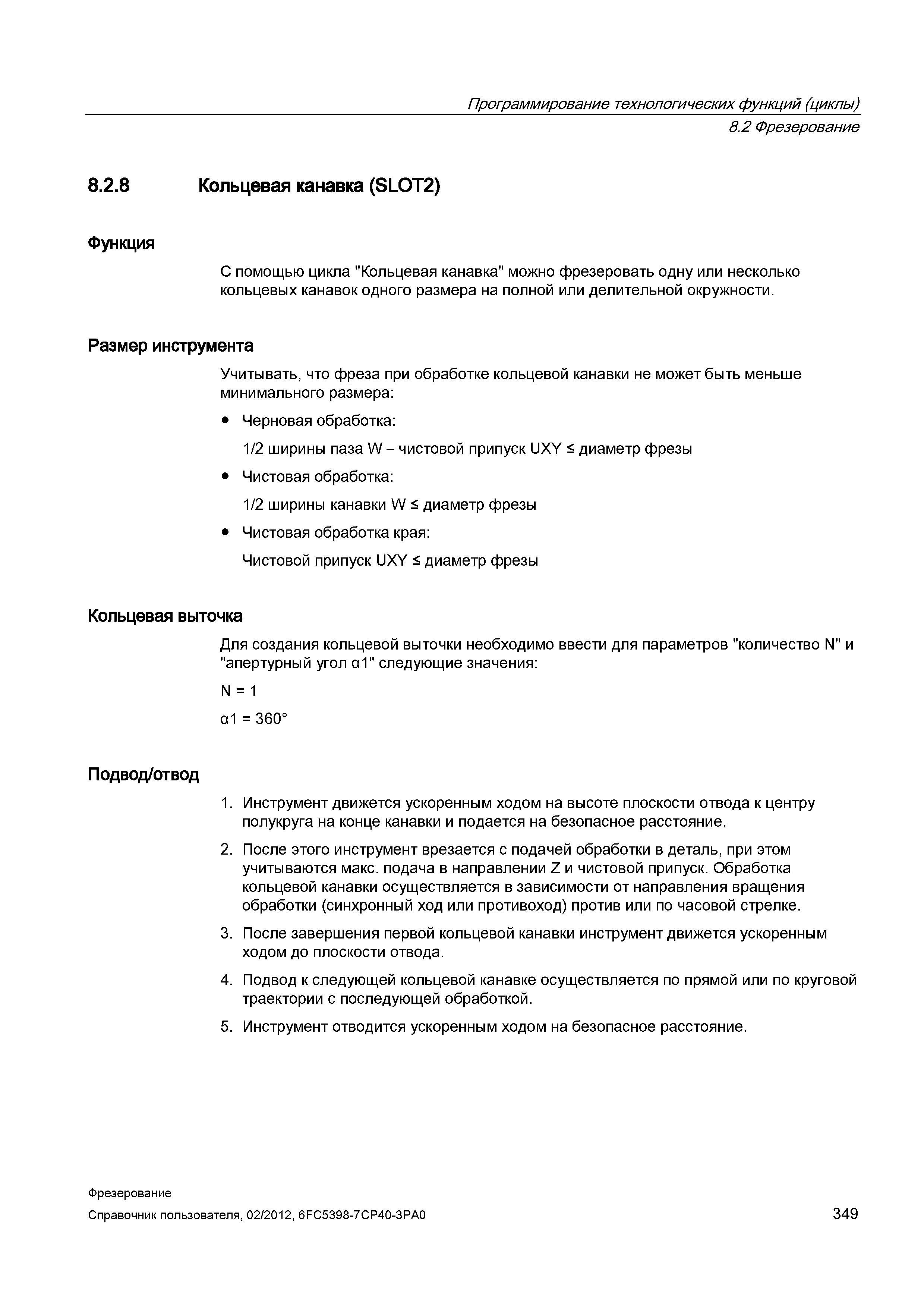

С помощью цикла Кольцевая канавка можно фрезеровать одну или несколько кольцевых канавок одного размера на полной или делительной окружности

С помощью цикла "Кольцевая канавка" можно фрезеровать одну или несколько кольцевых канавок одного размера на полной или делительной окружности. Размер инструмента Учитывать, что фреза при обработке кольцевой канавки не может быть меньше минимального размера: Черновая обработка: 1/2 ширины паза W - чистовой припуск UXY < диаметр фрезы Чистовая обработка: 1/2 ширины канавки W < диаметр фрезы Чистовая обработка края: Чистовой припуск UXY < диаметр фрезы Кольцевая выточка Для создания кольцевой выточки необходимо ввести для параметров "количество N" и "апертурный угол а1" следующие значения: N = 1 а1 = 360° Подвод/отвод 1. Инструмент движется ускоренным ходом на высоте плоскости отвода к центру полукруга на конце канавки и подается на безопасное расстояние. 2. После этого инструмент врезается с подачей обработки в деталь, при этом учитываются макс. подача в направлении Z и чистовой припуск. Обработка кольцевой канавки осуществляется в зависимости от направления вращения обработки (синхронный ход или противоход) против или по часовой стрелке. 3. После завершения первой кольцевой канавки инструмент движется ускоренным ходом до плоскости отвода. 4. Подвод к следующей кольцевой канавке осуществляется по прямой или по круговой траектории с последующей обработкой. 5. Инструмент отводится ускоренным ходом на безопасное расстояние. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 349 Программирование технологических функций (циклы) 8.2 Фрезерование 8.2.8 Кольцевая канавка (SLOT2) Функция
