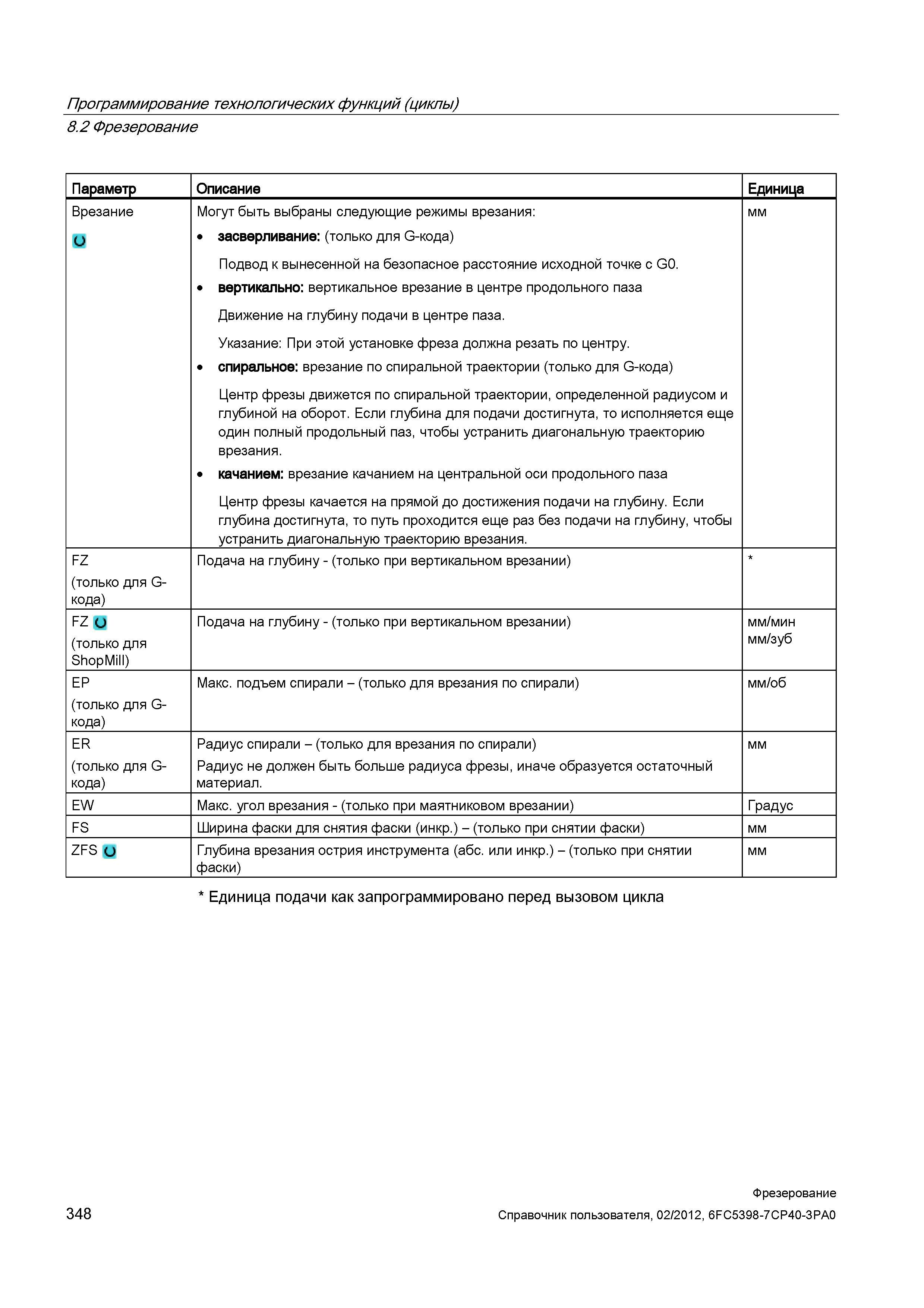

При этой установке фреза должна резать по центру. спиральное: врезание по спиральной траектории (только для G-кода) Центр фрезы движется по спиральной траектории, определенной радиусом и глубиной на оборот. Если глубина для подачи достигнута, то исполняется еще один полный продольный паз, чтобы устранить диагональную траекторию врезания. качанием: врезание качанием на центральной оси продольного паза Центр фрезы качается на прямой до достижения подачи на глубину. Если глубина достигнута, то путь проходится еще раз без подачи на глубину, чтобы устранить диагональную траекторию врезания. мм FZ (только для G-кода) Подача на глубину - (только при вертикальном врезании) FZ и (только для ShopMill) Подача на глубину - (только при вертикальном врезании) мм/мин мм/зуб EP (только для G-кода) Макс. подъем спирали - (только для врезания по спирали) мм/об ER (только для G-кода) Радиус спирали - (только для врезания по спирали) Радиус не должен быть больше радиуса фрезы, иначе образуется остаточный материал. мм EW Макс. угол врезания - (только при маятниковом врезании) Градус FS Ширина фаски для снятия фаски (инкр.) - (только при снятии фаски) мм ZFS и Глубина врезания острия инструмента (абс. или инкр.) - (только при снятии фаски) мм Единица подачи как запрограммировано перед вызовом цикла 348 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.2 Фрезерование Параметр Описание Единица Врезание Могут быть выбраны следующие режимы врезания: засверливание: (только для G-кода) Подвод к вынесенной на безопасное расстояние исходной точке с G0. вертикально: вертикальное врезание в центре продольного паза Движение на глубину подачи в центре паза. Указание:
