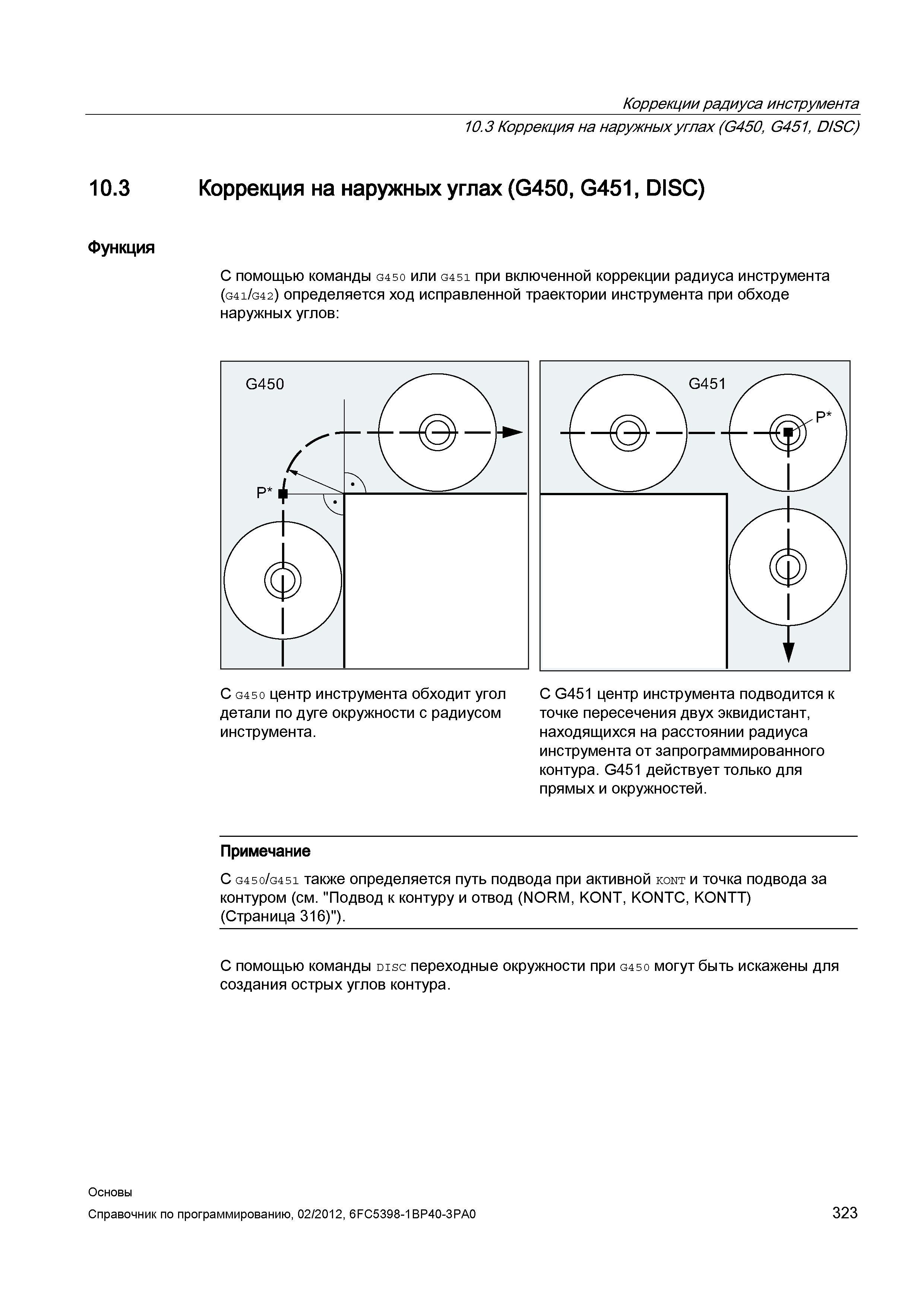

С помощью команды G450 или G451 при включенной коррекции радиуса инструмента (G41 G42) определяется ход исправленной траектории инструмента323 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.323 |
|||||
С помощью команды G450 или G451 при включенной коррекции радиуса инструмента (G41 G42) определяется ход исправленной траектории инструмента С помощью команды G450 или G451 при включенной коррекции радиуса инструмента (G41 G42) определяется ход исправленной траектории инструмента _ при обходе наружных углов С G450 центр инструмента обходит угол С G451 центр инструмента подводится к детали по дуге окружности с радиусом точке пересечения двух эквидистант инструмента. находящихся на расстоянии радиуса инструмента от запрограммированного контура. G451 действует только для прямых и окружностей. Примечание С G450 G451 также определяется путь подвода при активной kont и точка подвода за контуром (см. "Подвод к контуру и отвод (NORM KONT KONTC KONTT) (Страница 316)"). С помощью команды disc переходные окружности при G450 могут быть искажены для создания острых углов контура. Основы 323 Коррекции радиуса инструмента 10.3 Коррекция на наружных углах (G450 G451 DISC) 10.3 Коррекция на наружных углах (G450 G451 DISC) Функция |
|||||
