Инструмент находится за контуром Подвод Инструмент обходит начальную точку в зависимости от запрограммированного поведения на углах (G450 G4 Справочник SIEMENS 2012 Программирование 840D sl 828D Основы Стр. 321 0321 Lab2u

Обновлено 2020-04-14 06:49:57

Системы числового программного управления / CNC programming and machining SIEMENS \| Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.)

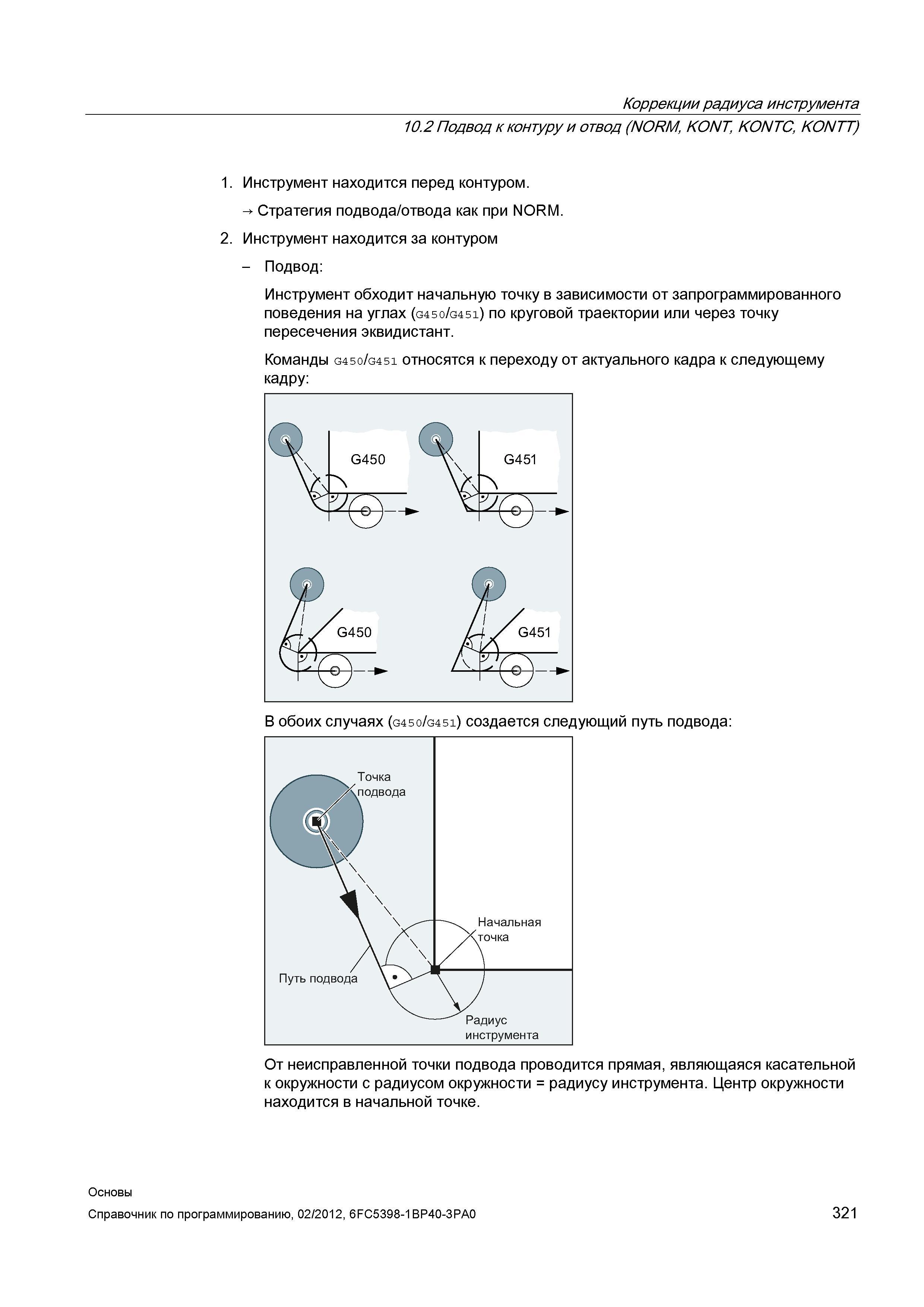

321 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.321
Инструмент находится за контуром Подвод Инструмент обходит начальную точку в зависимости от запрограммированного поведения на углах (G450 G4 Инструмент находится за контуром Подвод Инструмент обходит начальную точку в зависимости от запрограммированного поведения на углах (G450 G451) по круговой траектории или через точку пересечения эквидистант. Команды G450 G451 относятся к переходу от актуального кадра к следующему кадру В обоих случаях (G450 G451) создается следующий путь подвода От неисправленной точки подвода проводится прямая являющаяся касательной к окружности с радиусом окружности радиусу инструмента. Центр окружности находится в начальной точке. Основы 321 Коррекции радиуса инструмента 10.2 Подвод к контуру и отвод (NORM KONT KONTC KONTT) 1. Инструмент находится перед контуром. Стратегия подвода отвода как при NORM. 2.
