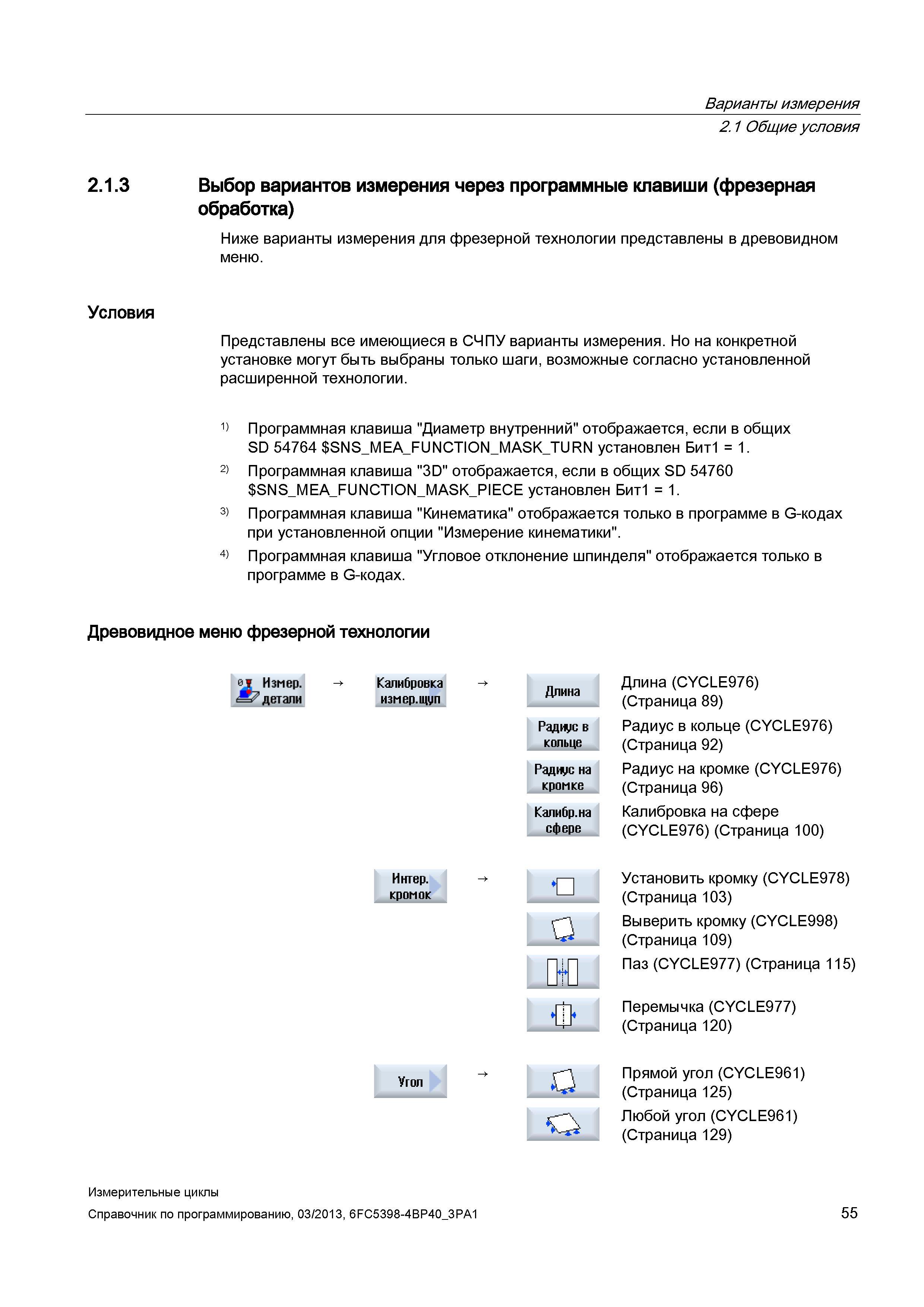

Варианты измерения 2.1 Общие условия 2.1.3 Выбор вариантов измерения через программные клавиши (фрезерная обработка) Ниже варианты измерения для фрезерной технологии представлены в древовидном меню. Условия Представлены все имеющиеся в СЧПУ варианты измерения. Но на конкретной установке могут быть выбраны только шаги, возможные согласно установленной расширенной технологии. 1) Программная клавиша "Диаметр внутренний" отображается, если в общих SD 54764 SNS_MEA_FUNCTION_MASK_TURN установлен Бит1 = 1. 2) Программная клавиша "3D" отображается, если в общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE установлен Бит1 = 1. 3) Программная клавиша "Кинематика" отображается только в программе в G-кодах при установленной опции "Измерение кинематики". 4) Программная клавиша "Угловое отклонение шпинделя" отображается только в программе в G-кодах. Древовидное меню фрезерной технологии Длина (CYCLE976) (Страница 89) Радиус в кольце (CYCLE976) (Страница 92) Радиус на кромке (CYCLE976) (Страница 96) Калибровка на сфере (CYCLE976) (Страница 100) Установить кромку (CYCLE978) (Страница 103) Выверить кромку (CYCLE998) (Страница 109) Паз (CYCLE977) (Страница 115) Перемычка (CYCLE977) (Страница 120) Прямой угол (CYCLE961) (Страница 125) Любой угол (CYCLE961) (Страница 129) Калибровка измер.щуп Радиус в кольце Радиус на кромке Калибр, на сфере Интер. кромок *□ О ш о о Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 55
