52 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.52

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 52 0052 Lab2u

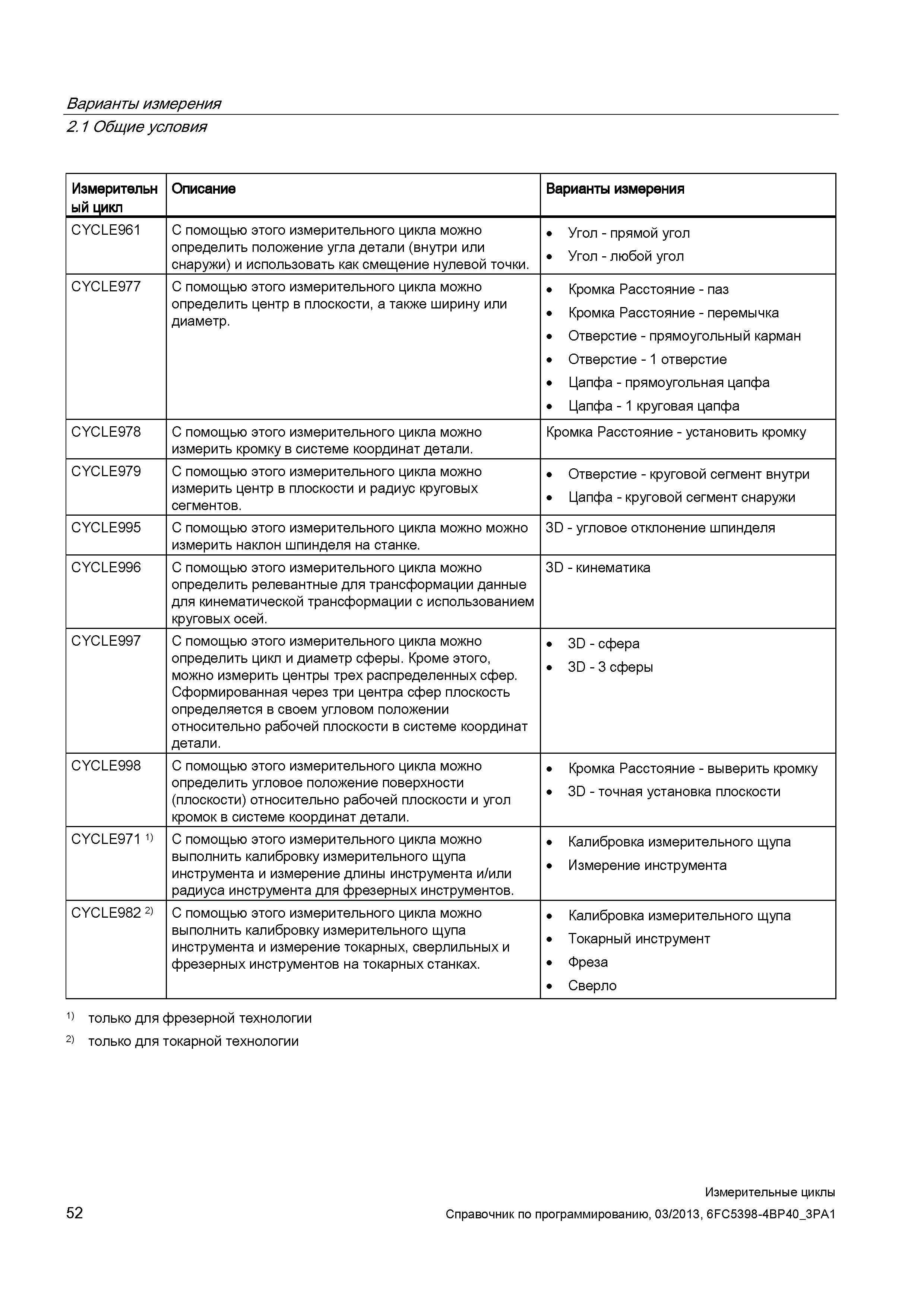

Варианты измерения 2.1 Общие условия Измерительн ый цикл Описание Варианты измерения CYCLE961 С помощью этого измерительного цикла можно определить положение угла детали (внутри или снаружи) и использовать как смещение нулевой точки. Угол - прямой угол Угол - любой угол CYCLE977 С помощью этого измерительного цикла можно определить центр в плоскости, а также ширину или диаметр. Кромка Расстояние - паз Кромка Расстояние - перемычка Отверстие - прямоугольный карман Отверстие - 1 отверстие Цапфа - прямоугольная цапфа Цапфа - 1 круговая цапфа CYCLE978 С помощью этого измерительного цикла можно измерить кромку в системе координат детали. Кромка Расстояние - установить кромку CYCLE979 С помощью этого измерительного цикла можно измерить центр в плоскости и радиус круговых сегментов. Отверстие - круговой сегмент внутри Цапфа - круговой сегмент снаружи CYCLE995 С помощью этого измерительного цикла можно можно измерить наклон шпинделя на станке. 3D - угловое отклонение шпинделя CYCLE996 С помощью этого измерительного цикла можно определить релевантные для трансформации данные для кинематической трансформации с использованием круговых осей. 3D - кинематика CYCLE997 С помощью этого измерительного цикла можно определить цикл и диаметр сферы. Кроме этого, можно измерить центры трех распределенных сфер. Сформированная через три центра сфер плоскость определяется в своем угловом положении относительно рабочей плоскости в системе координат детали. 3D - сфера 3D - 3 сферы CYCLE998 С помощью этого измерительного цикла можно определить угловое положение поверхности (плоскости) относительно рабочей плоскости и угол кромок в системе координат детали. Кромка Расстояние - выверить кромку 3D - точная установка плоскости CYCLE971 1) С помощью этого измерительного цикла можно выполнить калибровку измерительного щупа инструмента и измерение длины инструмента и/или радиуса инструмента для фрезерных инструментов. Калибровка измерительного щупа Измерение инструмента CYCLE982 2) С помощью этого измерительного цикла можно выполнить калибровку измерительного щупа инструмента и измерение токарных, сверлильных и фрезерных инструментов на токарных станках. Калибровка измерительного щупа Токарный инструмент Фреза Сверло 1) только для фрезерной технологии 2) только для токарной технологии 52 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
