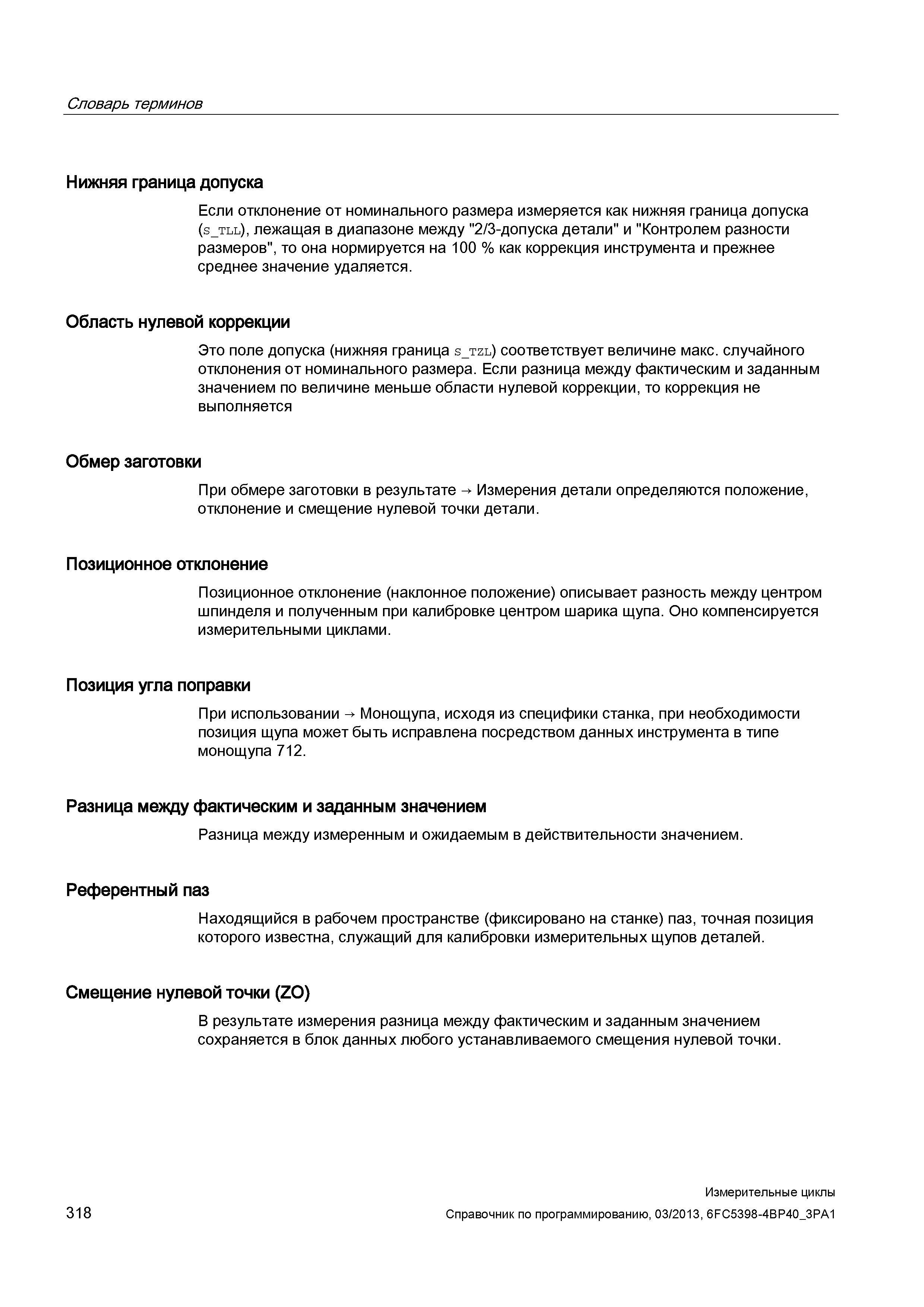

Словарь терминов Нижняя граница допуска Если отклонение от номинального размера измеряется как нижняя граница допуска (s_tll), лежащая в диапазоне между "2/3-допуска детали" и "Контролем разности размеров", то она нормируется на 100 % как коррекция инструмента и прежнее среднее значение удаляется. Область нулевой коррекции Это поле допуска (нижняя граница s_tzl) соответствует величине макс. случайного отклонения от номинального размера. Если разница между фактическим и заданным значением по величине меньше области нулевой коррекции, то коррекция не выполняется Обмер заготовки При обмере заготовки в результате Измерения детали определяются положение, отклонение и смещение нулевой точки детали. Позиционное отклонение Позиционное отклонение (наклонное положение) описывает разность между центром шпинделя и полученным при калибровке центром шарика щупа. Оно компенсируется измерительными циклами. Позиция угла поправки При использовании Монощупа, исходя из специфики станка, при необходимости позиция щупа может быть исправлена посредством данных инструмента в типе монощупа 712. Разница между фактическим и заданным значением Разница между измеренным и ожидаемым в действительности значением. Референтный паз Находящийся в рабочем пространстве (фиксировано на станке) паз, точная позиция которого известна, служащий для калибровки измерительных щупов деталей. Смещение нулевой точки (Z0) В результате измерения разница между фактическим и заданным значением сохраняется в блок данных любого устанавливаемого смещения нулевой точки. Измерительные циклы 318 Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
