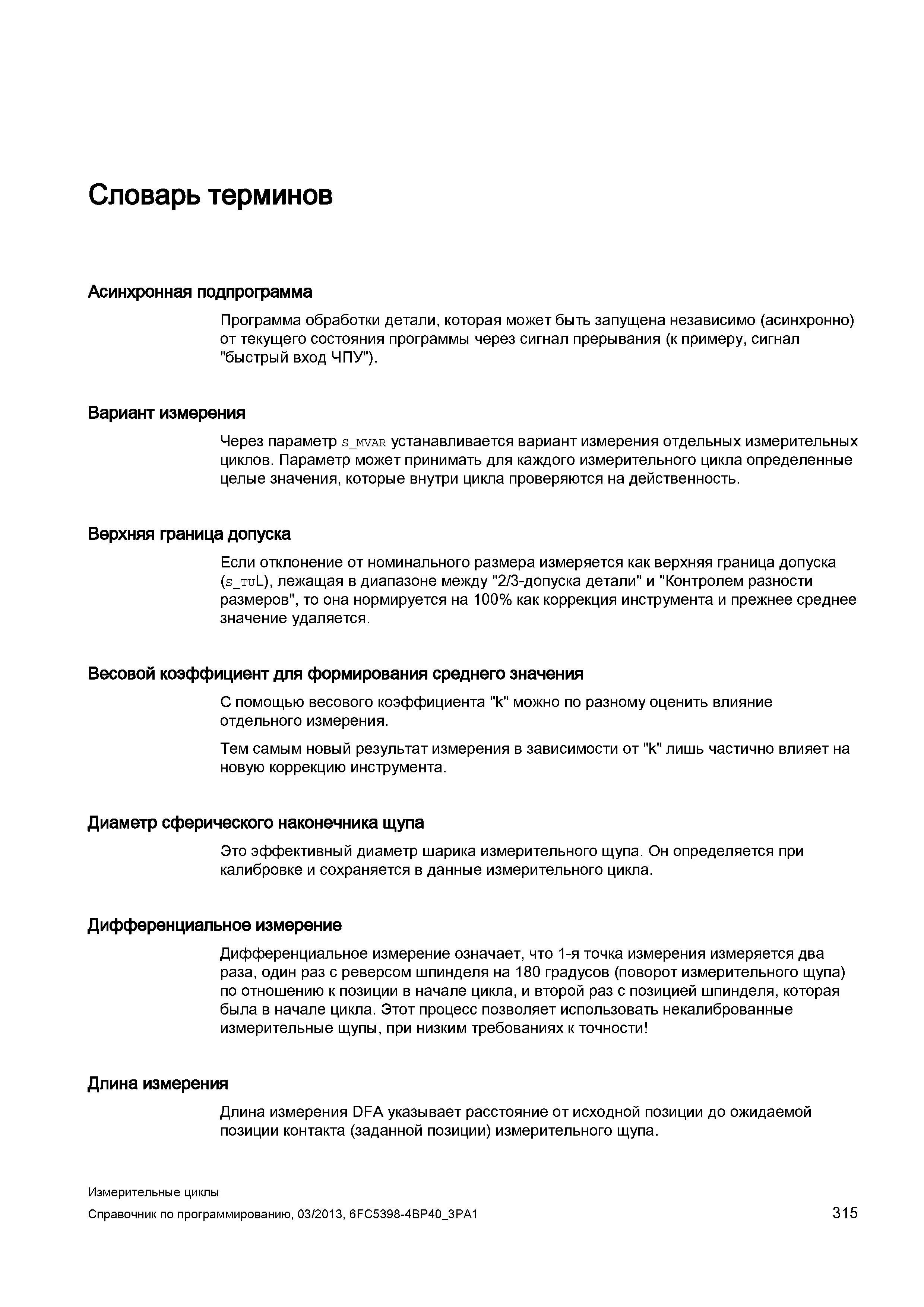

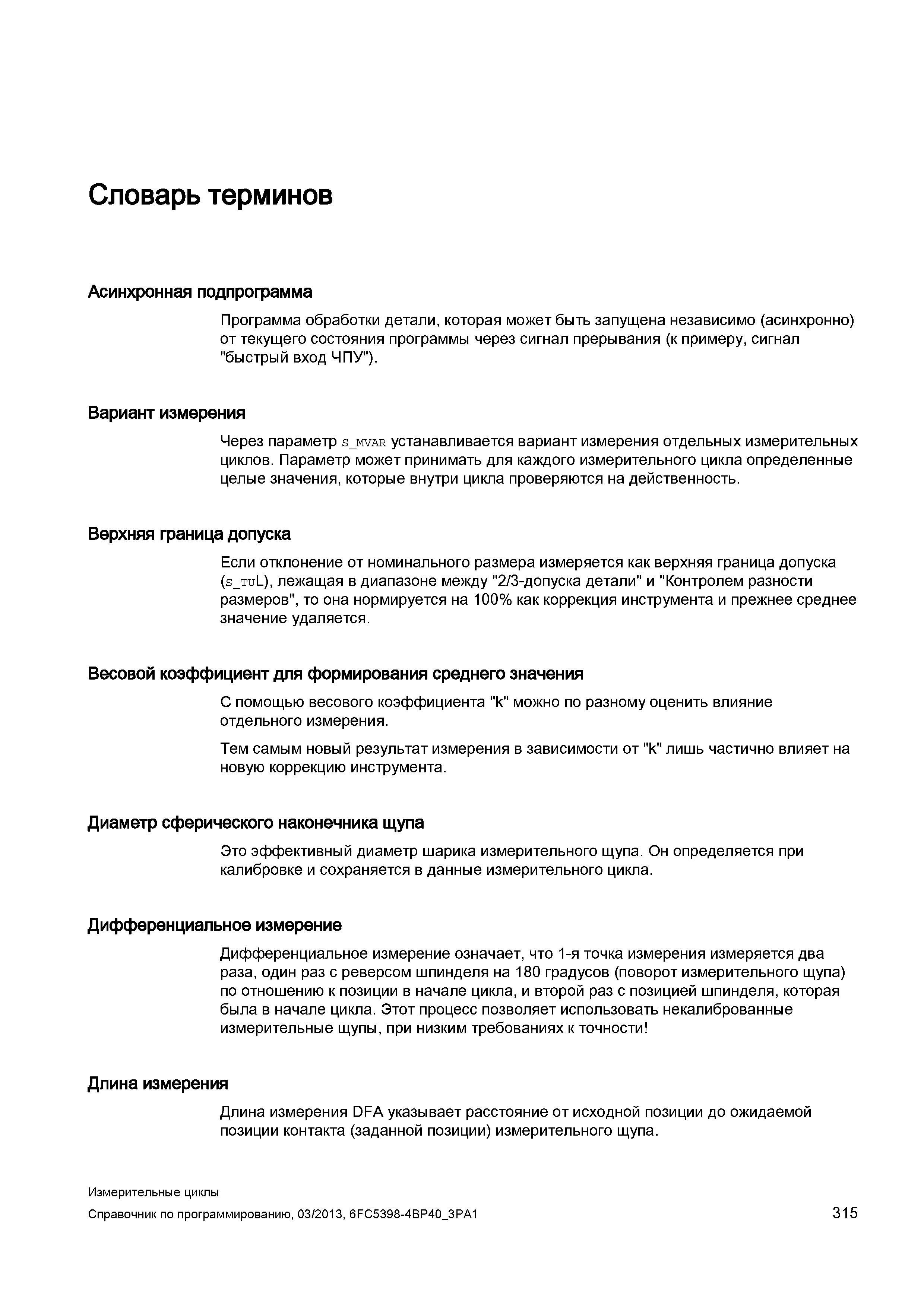

Словарь терминов Асинхронная подпрограмма Программа обработки детали, которая может быть запущена независимо (асинхронно) от текущего состояния программы через сигнал прерывания (к примеру, сигнал "быстрый вход ЧПУ"). Вариант измерения Через параметр s_mvar устанавливается вариант измерения отдельных измерительных циклов. Параметр может принимать для каждого измерительного цикла определенные целые значения, которые внутри цикла проверяются на действенность. Верхняя граница допуска Если отклонение от номинального размера измеряется как верхняя граница допуска (s_tuL), лежащая в диапазоне между "2/3-допуска детали" и "Контролем разности размеров", то она нормируется на 100% как коррекция инструмента и прежнее среднее значение удаляется. Весовой коэффициент для формирования среднего значения С помощью весового коэффициента "k" можно по разному оценить влияние отдельного измерения. Тем самым новый результат измерения в зависимости от "k" лишь частично влияет на новую коррекцию инструмента. Диаметр сферического наконечника щупа Это эффективный диаметр шарика измерительного щупа. Он определяется при калибровке и сохраняется в данные измерительного цикла. Дифференциальное измерение Дифференциальное измерение означает, что 1-я точка измерения измеряется два раза, один раз с реверсом шпинделя на 180 градусов (поворот измерительного щупа) по отношению к позиции в начале цикла, и второй раз с позицией шпинделя, которая была в начале цикла. Этот процесс позволяет использовать некалиброванные измерительные щупы, при низким требованиях к точности Длина измерения Длина измерения DFA указывает расстояние от исходной позиции до ожидаемой позиции контакта (заданной позиции) измерительного щупа. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 315
