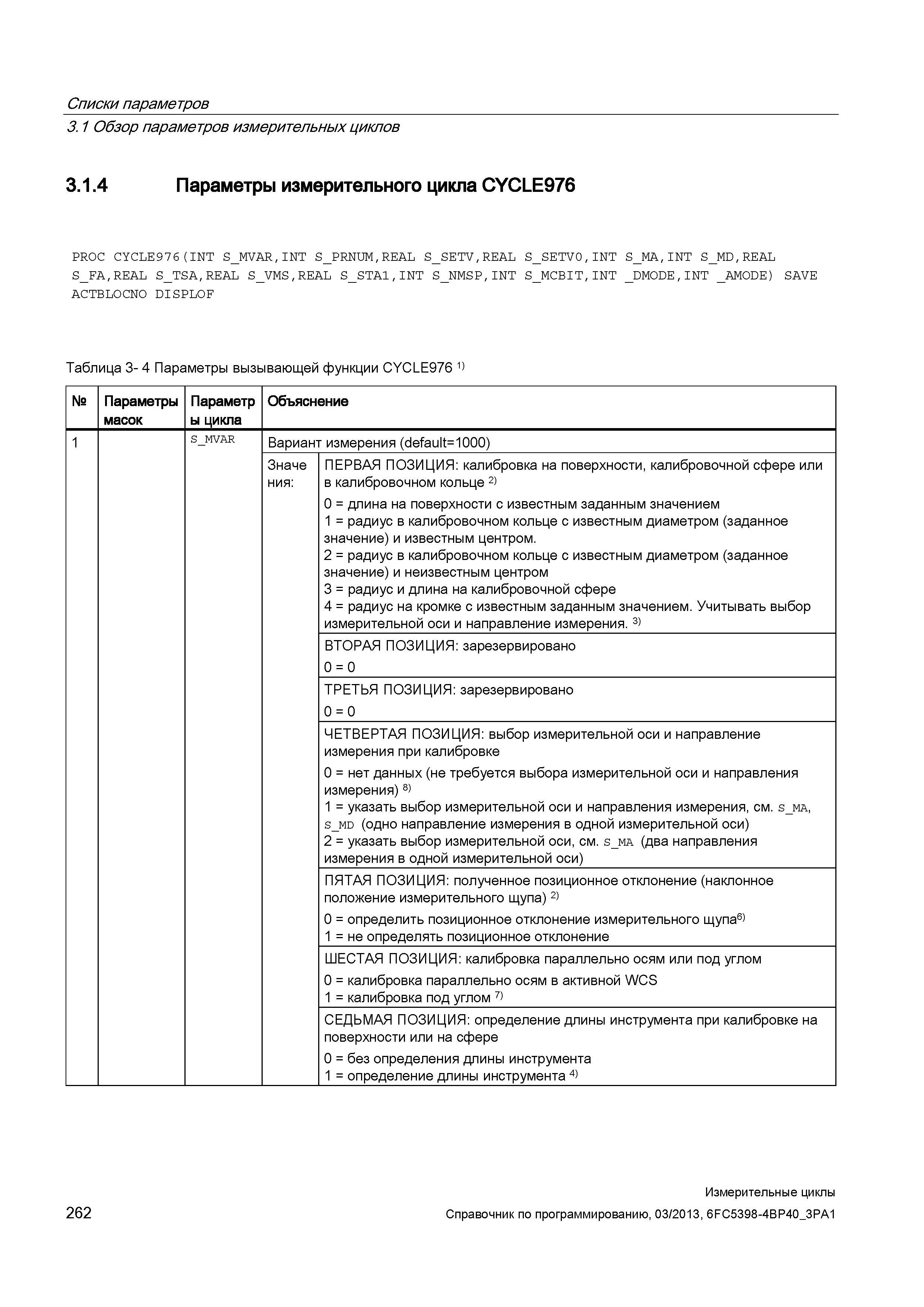

Списки параметров 3.1 Обзор параметров измерительных циклов 3.1.4 Параметры измерительного цикла CYCLE976 PROC CYCLE97 6(INT S_MVAR,INT S_PRNUM,REAL S_SETV,REAL S_SETV0,INT S_MA,INT S_MD,REAL S_FA,REAL S_TSA,REAL S_VMS,REAL S_STA1,INT S_NMSP,INT S_MCBIT,INT _DMODE,INT _AMODE) SAVE ACTBLOCNO DISPLOF Таблица 3- 4 Параметры вызывающей функции CYCLE976 1) № Параметры масок Параметр ы цикла Объяснение 1 S_MVAR Вариант измерения (default=1000) Значе ния: ПЕРВАЯ ПОЗИЦИЯ: калибровка на поверхности, калибровочной сфере или в калибровочном кольце 2) 0 = длина на поверхности с известным заданным значением 1 = радиус в калибровочном кольце с известным диаметром (заданное значение) и известным центром. 2 = радиус в калибровочном кольце с известным диаметром (заданное значение)и неизвестным центром 3 = радиус и длина на калибровочной сфере 4 = радиус на кромке с известным заданным значением. Учитывать выбор измерительной оси и направление измерения. 3) ВТОРАЯ ПОЗИЦИЯ: зарезервировано 0 = 0 ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано 0 = 0 ЧЕТВЕРТАЯ ПОЗИЦИЯ: выбор измерительной оси и направление измерения при калибровке 0 = нет данных (не требуется выбора измерительной оси и направления измерения) 8) 1 = указать выбор измерительной оси и направления измерения, см. s_ma, s_md (одно направление измерения в одной измерительной оси) 2 = указать выбор измерительной оси, см. s_ma (два направления измерения в одной измерительной оси) ПЯТАЯ ПОЗИЦИЯ: полученное позиционное отклонение (наклонное положение измерительного щупа) 2) 0 = определить позиционное отклонение измерительного щупа6) 1 = не определять позиционное отклонение ШЕСТАЯ ПОЗИЦИЯ: калибровка параллельно осям или под углом 0 = калибровка параллельно осям в активной WCS 1 = калибровка под углом 7) СЕДЬМАЯ ПОЗИЦИЯ: определение длины инструмента при калибровке на поверхности или на сфере 0 = без определения длины инструмента 1 = определение длины инструмента 4) 262 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
