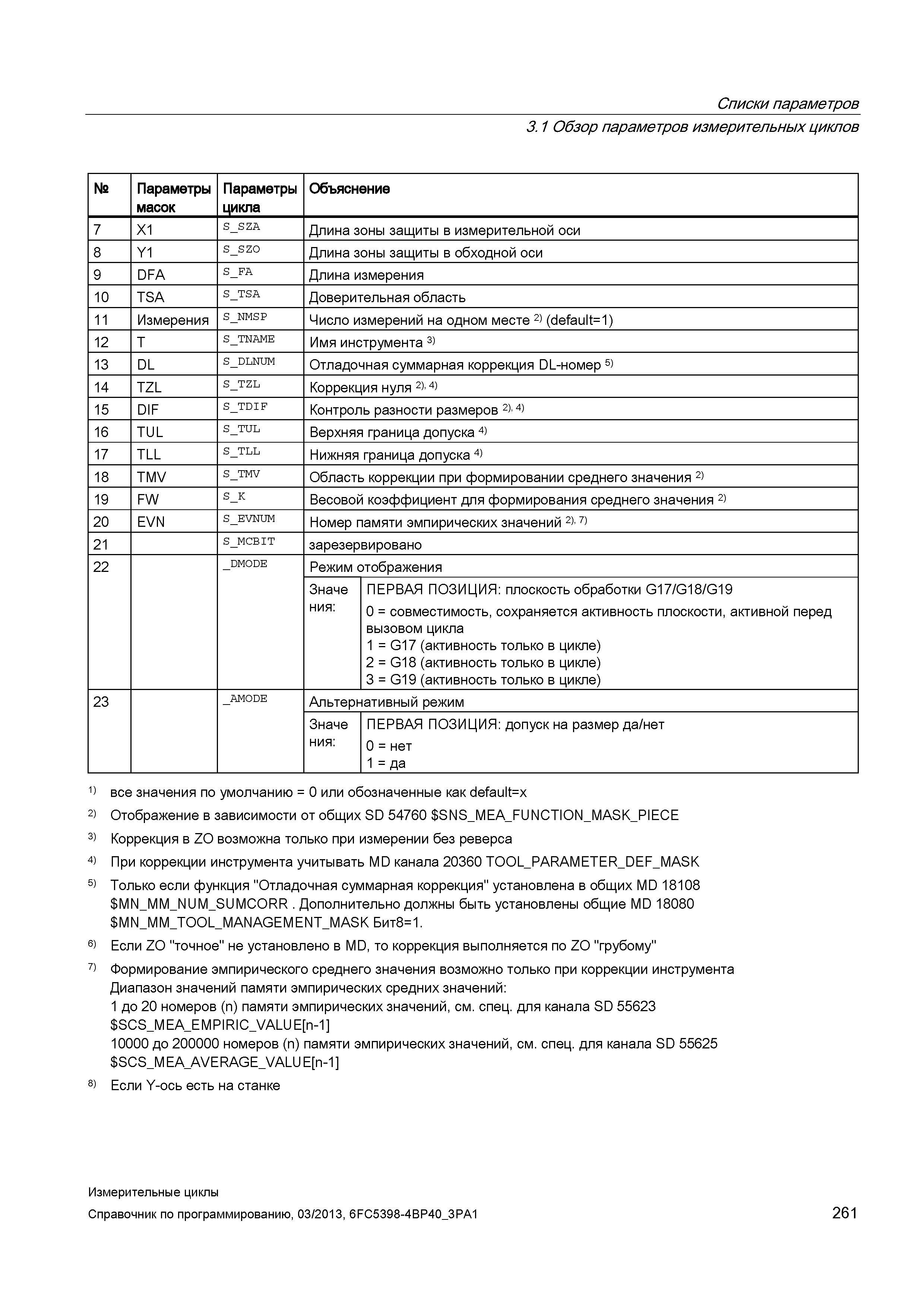

Списки параметров 3.1 Обзор параметров измерительных циклов № Параметры масок Параметры цикла Объяснение 7 X1 S_SZA Длина зоны защиты в измерительной оси 8 Y1 S_SZO Длина зоны защиты в обходной оси 9 DFA S_FA Длина измерения 10 TSA S_TSA Доверительная область 11 Измерения S_NMSP Число измерений на одном месте 2) (default=1) 12 T S_TNAME Имя инструмента 3) 13 DL S_DLNUM Отладочная суммарная коррекция DL-номер 5) 14 TZL S_TZL Коррекция нуля 2) 4) 15 DIF S_TDIF Контроль разности размеров 2) 4) 16 TUL S_TUL Верхняя граница допуска 4) 17 TLL S_TLL Нижняя граница допуска 4) 18 TMV S_TMV Область коррекции при формировании среднего значения 2) 19 FW S_K Весовой коэффициент для формирования среднего значения 2) 20 EVN S_EVNUM Номер памяти эмпирических значений 2) 7) 21 S_MCBIT зарезервировано 22 _DMODE Режим отображения Значе ния: ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, сохраняется активность плоскости, активной перед вызовом цикла 1 = G17 (активность только в цикле) 2 = G18 (активность только в цикле) 3 = G19 (активность только в цикле) 23 _AMODE Альтернативный режим Значе ния: ПЕРВАЯ ПОЗИЦИЯ: допуск на размер да/нет 0 = нет 1 = да 1) все значения по умолчанию = 0 или обозначенные как default=x 2) Отображение в зависимости от общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE 3) Коррекция в ZO возможна только при измерении без реверса 4) При коррекции инструмента учитывать MD канала 20360 TOOL_PARAMETER_DEF_MASK 5) Только если функция "Отладочная суммарная коррекция" установлена в общих MD 18108 MN_MM_NUM_SUMCORR Дополнительно должны быть установлены общие MD 18080 MN_MM_TOOL_MANAGEMENT_MASK Бит8=1. 6) Если ZO "точное" не установлено в MD, то коррекция выполняется по ZO "грубому" 7) Формирование эмпирического среднего значения возможно только при коррекции инструмента Диапазон значений памяти эмпирических средних значений: 1 до 20 номеров (n) памяти эмпирических значений, см. спец. для канала SD 55623 SCS_MEA_E MPIRIC_VALUE n-1 10000 до 200000 номеров (n) памяти эмпирических значений, см. спец. для канала SD 55625 SCS_MEA_AVERAGE_VALUE n-1 8) Если Y-ось есть на станке Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 261
