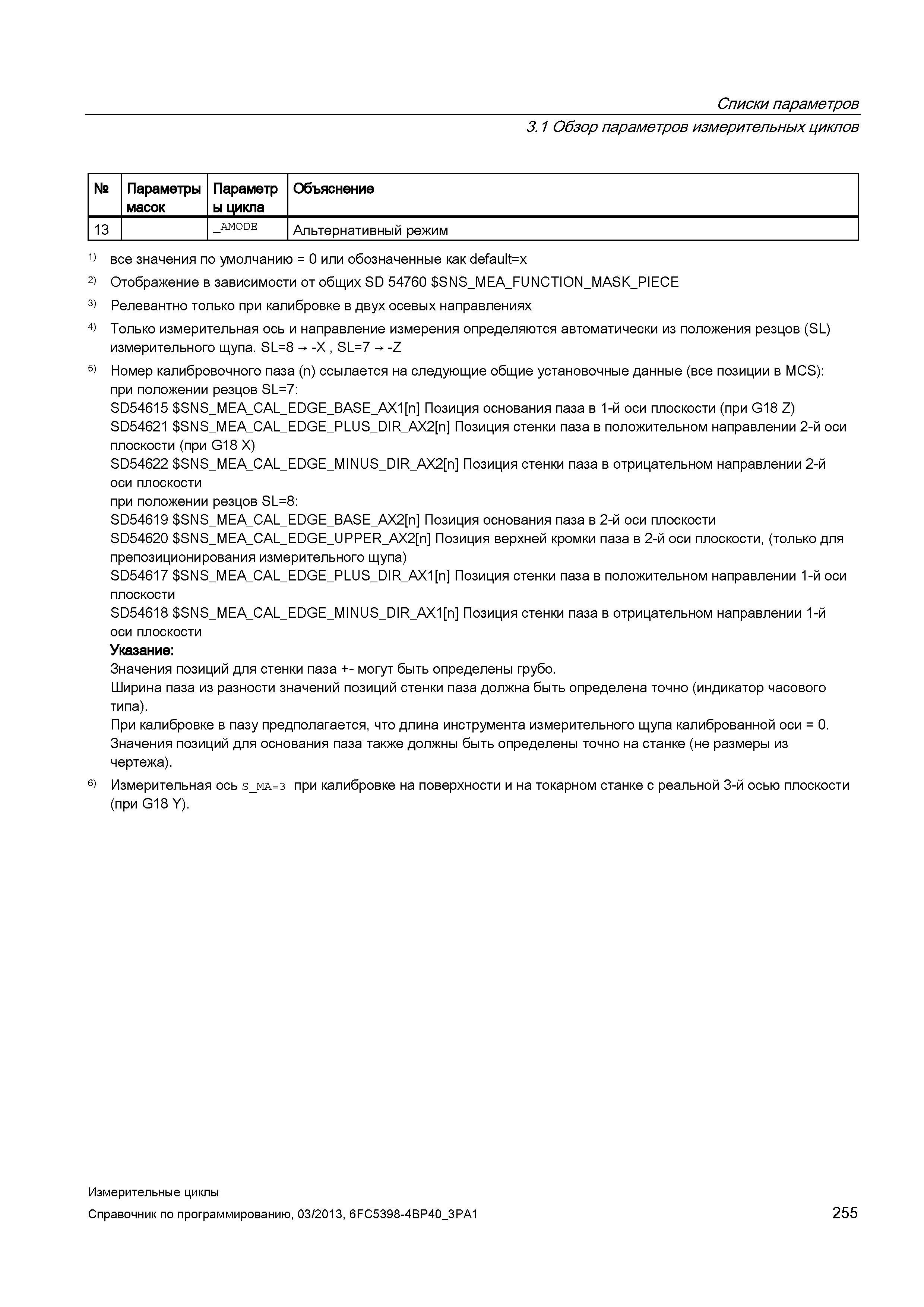

255 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.255

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 255 0255 Lab2u

Списки параметров 3.1 Обзор параметров измерительных циклов № Параметры масок Параметр ы цикла Объяснение 13 _AMODE Альтернативный режим 1) все значения по умолчанию = 0 или обозначенные как default=x 2) Отображение в зависимости от общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE 3) Релевантно только при калибровке в двух осевых направлениях 4) Только измерительная ось и направление измерения определяются автоматически из положения резцов (SL) измерительного щупа. SL=8 -X , SL=7 -Z 5) Номер калибровочного паза (n) ссылается на следующие общие установочные данные (все позиции в MCS): при положении резцов SL=7: SD54615 SNS_MEA_CAL_EDGE_BASE_AX1 n Позиция основания паза в 1-й оси плоскости (при G18 Z) SD54621 SNS_MEA_CAL_EDGE_PLUS_DIR_AX2 n Позиция стенки паза в положительном направлении 2-й оси плоскости (при G18 X) SD54622 SNS_MEA_CAL_EDGE_MINUS_DIR_AX2 n Позиция стенки паза в отрицательном направлении 2-й оси плоскости при положении резцов SL=8: SD54619 SNS_MEA_CAL_EDGE_BASE_AX2 n Позиция основания паза в 2-й оси плоскости SD54620 SNS_MEA_CAL_EDGE_UPPER_AX2 n Позиция верхней кромки паза в 2-й оси плоскости, (только для препозиционирования измерительного щупа) SD54617 SNS_MEA_CAL_EDGE_PLUS_DIR_AX1 n Позиция стенки паза в положительном направлении 1-й оси плоскости SD54618 SNS_MEA_CAL_EDGE_MINUS_DIR_AX1 n Позиция стенки паза в отрицательном направлении 1-й оси плоскости Указание: Значения позиций для стенки паза +- могут быть определены грубо. Ширина паза из разности значений позиций стенки паза должна быть определена точно (индикатор часового типа). При калибровке в пазу предполагается, что длина инструмента измерительного щупа калиброванной оси = 0. Значения позиций для основания паза также должны быть определены точно на станке (не размеры из чертежа). 6) Измерительная ось s_ma=3 при калибровке на поверхности и на токарном станке с реальной 3-й осью плоскости (при G18 Y). Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 255
