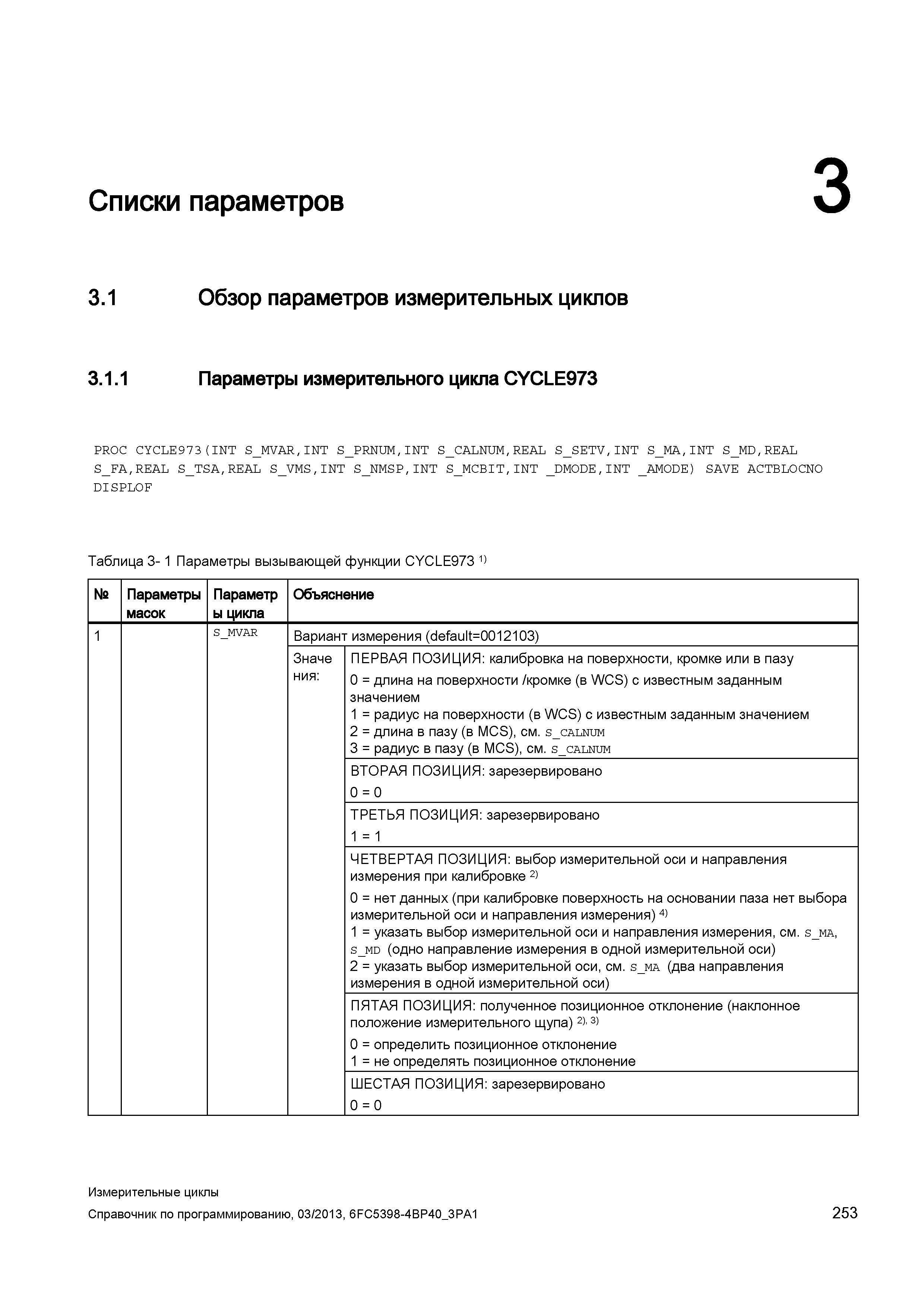

253 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.253

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 253 0253 Lab2u

Списки параметров 3.1 Обзор параметров измерительных циклов 3.1.1 Параметры измерительного цикла CYCLE973 PROC CYCLE973(INT S_MVAR,INT S_PRNUM,INT S_CALNUM,REAL S_SETV,INT S_MA,INT S_MD,REAL S_FA,REAL S_TSA,REAL S_VMS,INT S_NMSP,INT S_MCBIT,INT _DMODE,INT _AMODE) SAVE ACTBLOCNO DISPLOF Таблица 3- 1 Параметры вызывающей функции CYCLE973 1) № Параметры масок Параметр ы цикла Объяснение 1 S_MVAR Вариант измерения (default=0012103) Значе ния: ПЕРВАЯ ПОЗИЦИЯ: калибровка на поверхности, кромке или в пазу 0 = длина на поверхности /кромке (в WCS) с известным заданным значением 1 = радиус на поверхности (в WCS) с известным заданным значением 2 = длина в пазу (в MCS), см. s_calnum 3 = радиус в пазу (в MCS), см. s_calnum ВТОРАЯ ПОЗИЦИЯ: зарезервировано 0 = 0 ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано 1 = 1 ЧЕТВЕРТАЯ ПОЗИЦИЯ: выбор измерительной оси и направления измерения при калибровке 2) 0 = нет данных (при калибровке поверхность на основании паза нет выбора измерительной оси и направления измерения) 4) 1 = указать выбор измерительной оси и направления измерения, см. s_ma, s_md (одно направление измерения в одной измерительной оси) 2 = указать выбор измерительной оси, см. s_ma (два направления измерения в одной измерительной оси) ПЯТАЯ ПОЗИЦИЯ: полученное позиционное отклонение (наклонное положение измерительного щупа) 2), 3) 0 = определить позиционное отклонение 1 = не определять позиционное отклонение ШЕСТАЯ ПОЗИЦИЯ: зарезервировано 0 = 0 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 253
