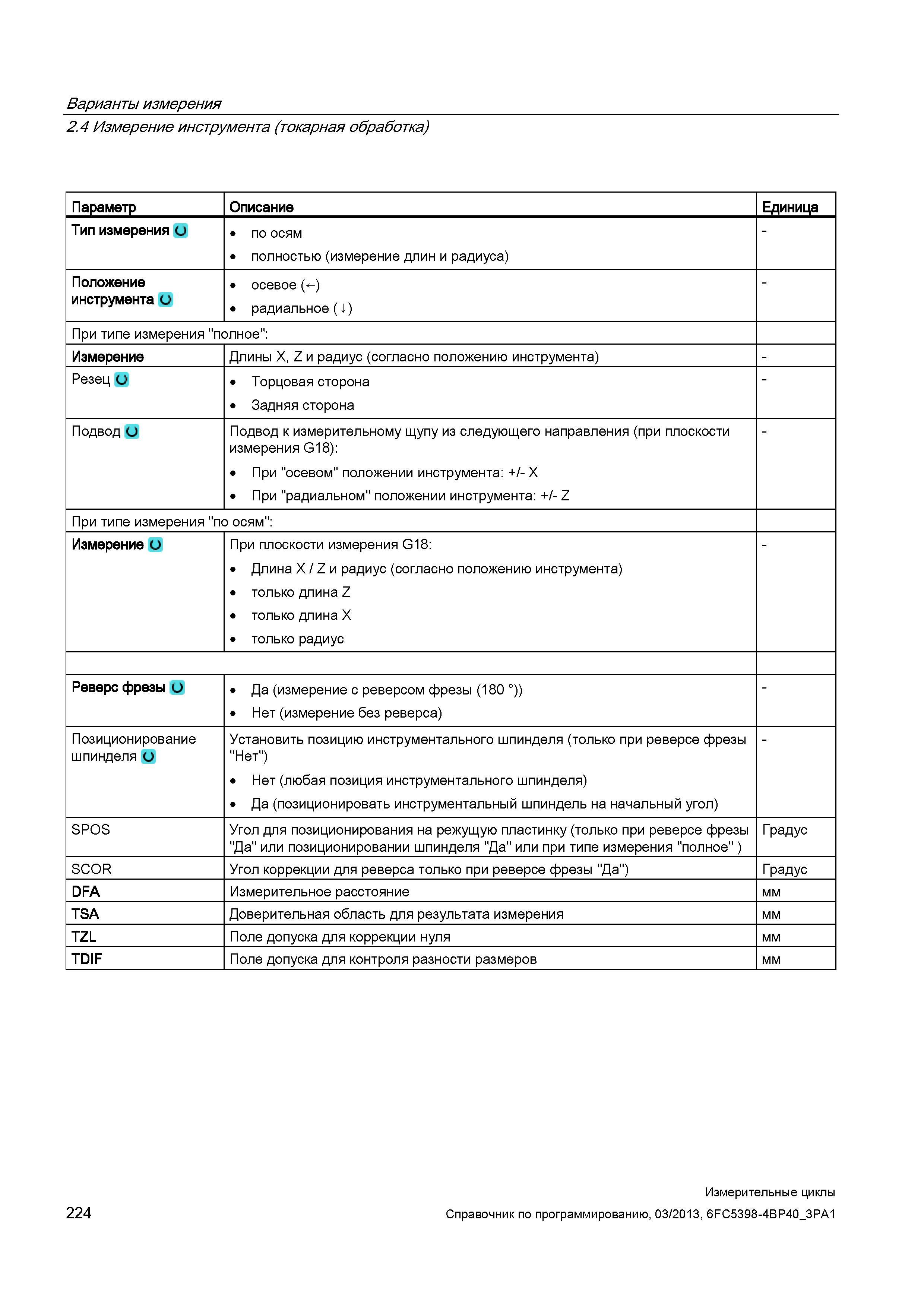

Варианты измерения 2.4 Измерение инструмента (токарная обработка) Параметр Описание Единица Тип измерения О по осям полностью (измерение длин и радиуса) - Положение инструмента О осевое ( ) радиальное(4) - При типе измерения "полное": Измерение Длины X, Z и радиус (согласно положению инструмента) - Резец U Торцовая сторона Задняя сторона - Подвод О Подвод к измерительному щупу из следующего направления (при плоскости измерения G18): При "осевом" положении инструмента: +/- X При "радиальном" положении инструмента: +/- Z При типе измерения "по осям": Измерение О При плоскости измерения G18: Длина X / Z и радиус (согласно положению инструмента) только длина Z только длина X только радиус Реверс фрезы О Да (измерение с реверсом фрезы (180 °)) Нет (измерение без реверса) - Позиционирование шпинделя О Установить позицию инструментального шпинделя (только при реверсе фрезы "Нет") Нет (любая позиция инструментального шпинделя) Да (позиционировать инструментальный шпиндель на начальный угол) SPOS Угол для позиционирования на режущую пластинку (только при реверсе фрезы "Да" или позиционировании шпинделя "Да" или при типе измерения "полное" ) Градус SCOR Угол коррекции для реверса только при реверсе фрезы "Да") Градус DFA Измерительное расстояние мм TSA Доверительная область для результата измерения мм TZL Поле допуска для коррекции нуля мм TDIF Поле допуска для контроля разности размеров мм 224 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
