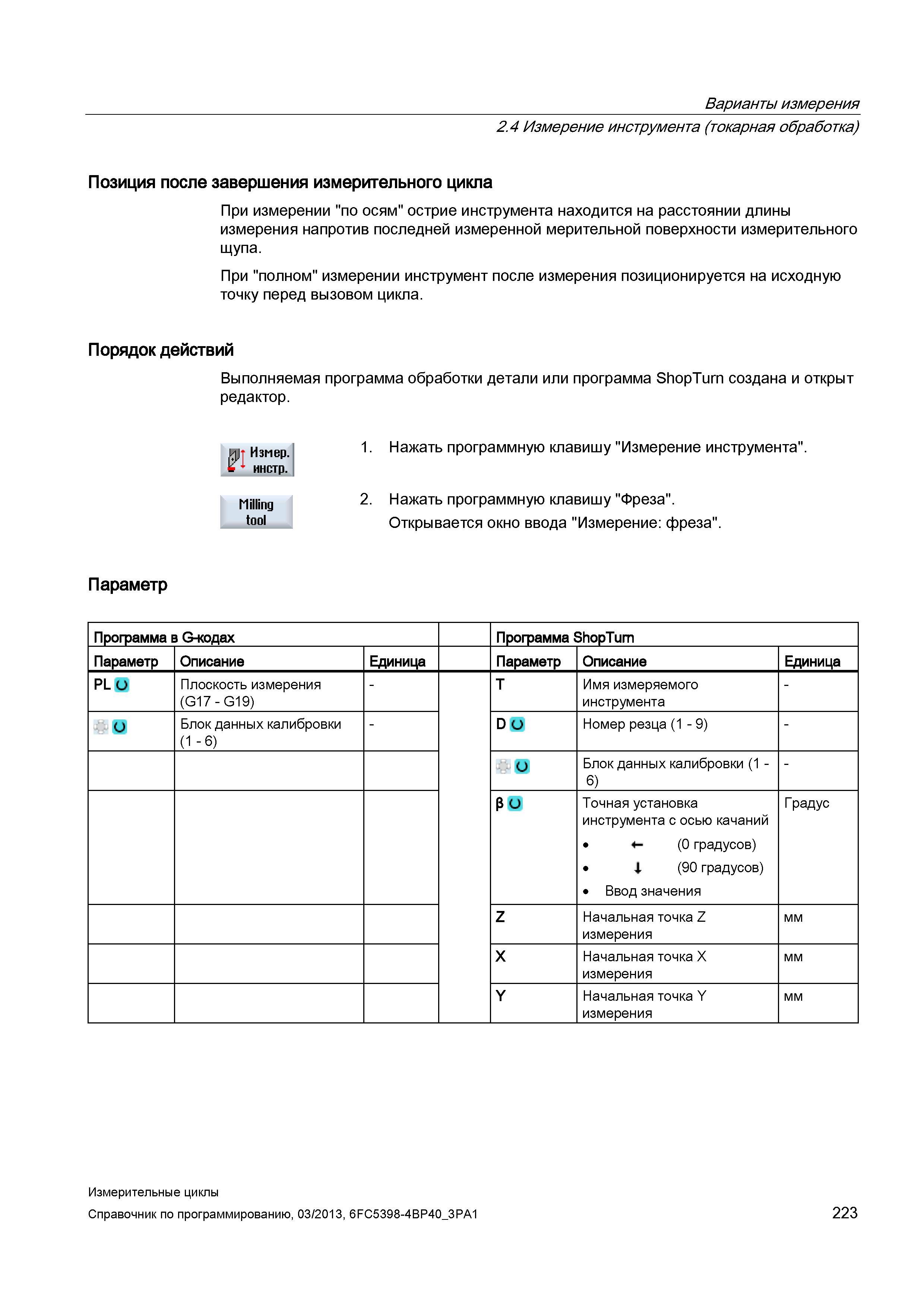

Варианты измерения 2.4 Измерение инструмента (токарная обработка) Позиция после завершения измерительного цикла При измерении "по осям" острие инструмента находится на расстоянии длины измерения напротив последней измеренной мерительной поверхности измерительного щупа. При "полном" измерении инструмент после измерения позиционируется на исходную точку перед вызовом цикла. Порядок действий Выполняемая программа обработки детали или программа ShopTurn создана и открыт редактор. 1. Нажать программную клавишу "Измерение инструмента". Milling tool 2. Нажать программную клавишу "Фреза". Открывается окно ввода "Измерение: фреза". Параметр Программа в G-кодах Программа ShopTurn Параметр Описание Единица Параметр Описание Единица PL и Плоскость измерения (G17 - G19) - T Имя измеряемого инструмента - Блок данных калибровки (1 - 6) - D и Номер резца (1 - 9) - Блок данных калибровки (1 -6) - ро Точная установка инструмента с осью качаний (0 градусов) 1 (90 градусов) Ввод значения Градус Z Начальная точка Z измерения мм X Начальная точка X измерения мм Y Начальная точка Y измерения мм Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 223
