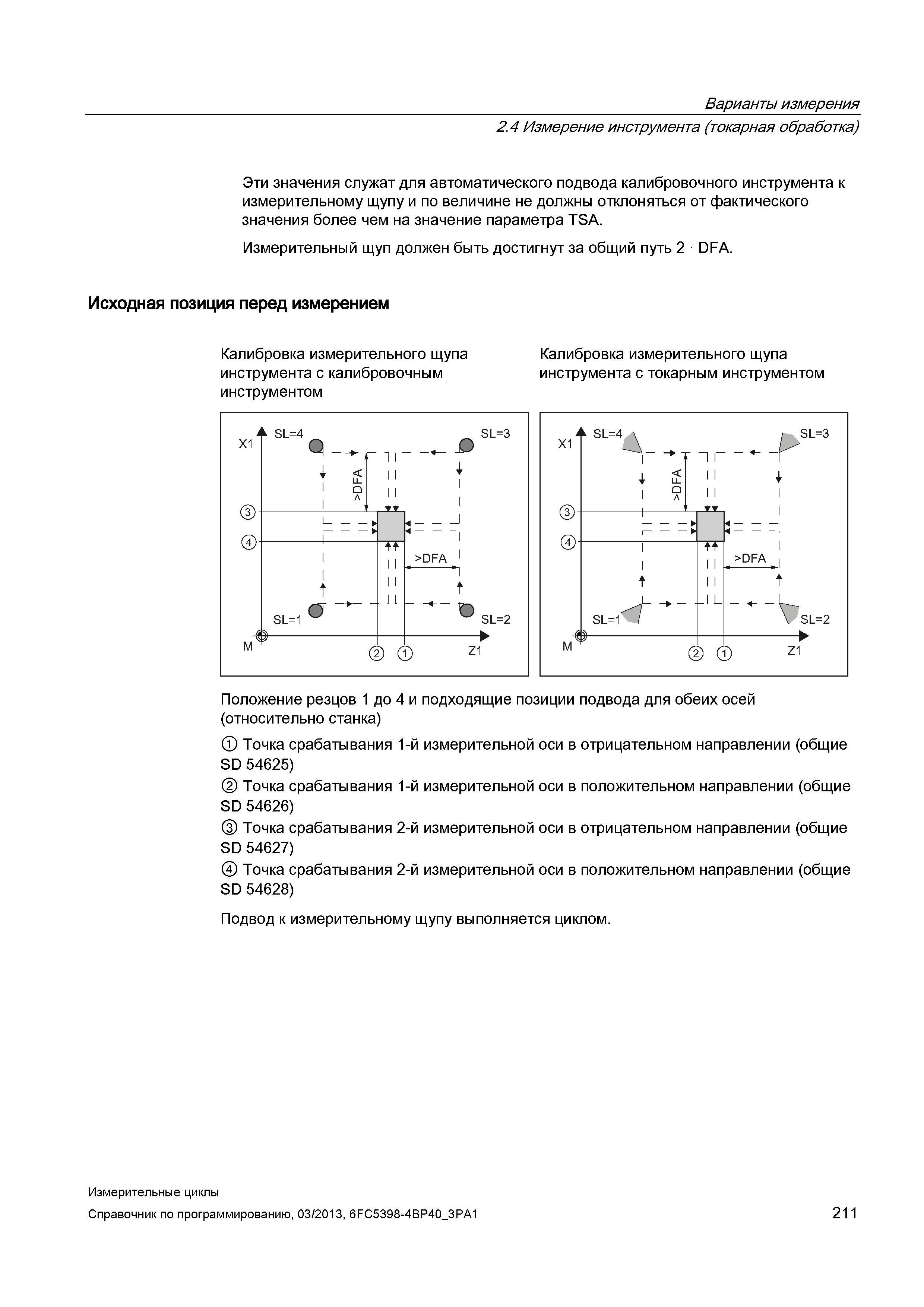

Варианты измерения 2.4 Измерение инструмента (токарная обработка) Эти значения служат для автоматического подвода калибровочного инструмента к измерительному щупу и по величине не должны отклоняться от фактического значения более чем на значение параметра TSA. Измерительный щуп должен быть достигнут за общий путь 2 DFA. Исходная позиция перед измерением Калибровка измерительного щупа Калибровка измерительного щупа инструмента с калибровочным инструмента с токарным инструментом инструментом Положение резцов 1 до 4 и подходящие позиции подвода для обеих осей (относительно станка) Точка срабатывания 1-й измерительной оси в отрицательном направлении (общие SD 54625) Точка срабатывания 1-й измерительной оси в положительном направлении (общие SD 54626) Точка срабатывания 2-й измерительной оси в отрицательном направлении (общие SD 54627) Точка срабатывания 2-й измерительной оси в положительном направлении (общие SD 54628) Подвод к измерительному щупу выполняется циклом. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 211
